ED0206变压器容量及空负载特性测试仪（彩屏）设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0206（彩屏版）

【设备名称】：变压器容量及空负载特性测试仪

【数据来源】：原厂说明书doc

【标签】：变压器空载负载试验，零序阻抗，谐波频谱分析，波形显示，宽量程电压0-750V，温度校正，直阻附加损耗校正，本机打印，RS232上传，彩屏图形菜单

ED0206彩屏型变压器容量及空负载特性测试仪，用于各类电力变压器空载、负载（短路）、零序阻抗测试；可测量空载损耗、空载电流、短路损耗、阻抗电压，同时支持谐波、畸变率采集，具备波形实时观测、频谱分析功能。仪器内置多种校正算法：波形畸变校正、两种模式温度校正（普通温度校正、附加损耗分别校正）、非额定电压空载校正、非额定电流短路校正。采用真彩图形液晶、全中文图标菜单，替代传统多表法测试；体积小巧便携，现场接线简单，支持本机存储、热敏打印、RS232数据上传，适用于试验室、变电站变压器交接及预防性试验。

技术指标：

1、测量量程：电压0-750V宽量程自动换挡；电流0-100A内部自动切换量程。

2、测量精度：电压、电流±0.2%；功率CosΦ>0.1时±0.5%，0.05＜CosΦ＜0.1时±1.0%。

3、工作条件：工作温度-10℃～+40℃；供电AC160-265V。

4、绝缘性能：电压电流输入端对机壳绝缘电阻≥100MΩ；电源对外壳工频2kV/1min耐压。

5、外形尺寸32×24×13cm；整机重量3kg。

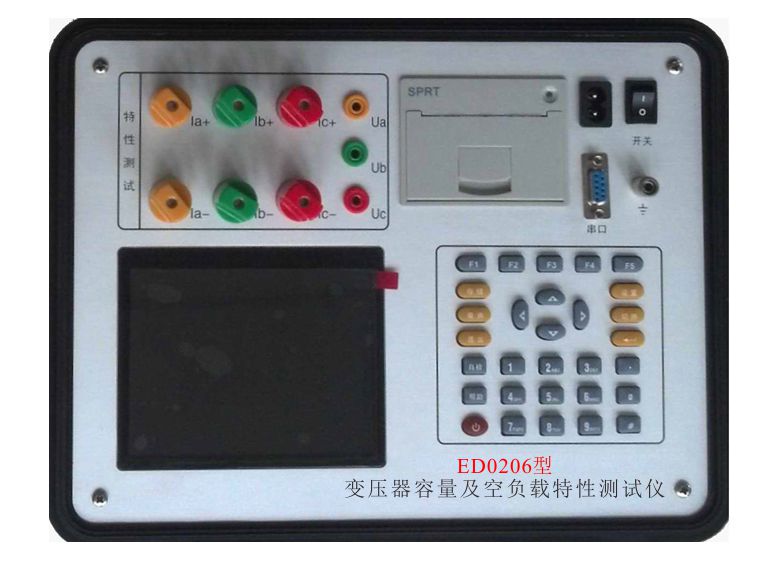

面板硬件组成：

高强度防水注塑机箱；面板包含Ia/Ib/Ic电流端子、Ua/Ub/Uc电压测试端子；高亮度彩色液晶显示屏；导电橡胶全功能键盘；微型热敏打印机；RS232通讯接口；电源开关、电源插座、保护接地端子；配套配件箱收纳全部测试附件。

键盘功能：方向光标键、确认、退出、存储、查询、设置、数字输入、F1-F5功能快捷键，#键用作负号输入。

主要测试功能：

1、三相短路试验：测量短路损耗、阻抗电压，自动折算校正到标准温度。

2、三相空载试验：获取空载损耗、空载电流百分比，非额定电压条件自动校正。

3、单相短路、单相空载：现场无三相电源时采用分相测试，适配单相变压器；三相设备可逐相排查故障缺陷。

4、零序阻抗测试：测量变压器零序阻抗参数。

5、波形显示：实时观测三相电压、电流波形，直观判断波形畸变、削波。

6、频谱谐波分析：可分析1-42次谐波含量、总谐波畸变率THD，柱状图谱展示谐波分布。

7、校正模式：普通温度校正、直阻式附加损耗温度校正两种方式，录入本体温度自动折算75℃标准损耗。

8、数据管理：本机存储试验记录，包含试验时间、温度；支持现场打印；RS232接口上传至电脑。

9、参数设置：试品编号、PT/CT变比、高低压额定电压、绕组直流电阻、铁芯校正指数、系统日期时间等。

操作流程要点：

1、试验前期：拆除变压器外部原有接线，做好安全隔离；接线严格对照说明书接线图；仪器外壳可靠接地。短路试验非加压侧可靠短接；套管CT二次绕组必须短接。

2、参数设置界面：录入试品编号、高低压额定电压、CT/PT变比、绕组直阻、当前本体温度、校正温度、铁芯硅钢片校正指数，选择温度校正模式。

3、三相短路试验：接好短路试验接线，低压侧可靠短接；调压器升压，待数据稳定，F1锁定数据，仪器输出实测与校正后的阻抗电压、负载损耗。

4、三相空载试验：高压侧绕组全部开路，调压器施加电压，数据稳定后锁定，得到空载损耗、空载电流。

5、单相法测试：缺少三相电源时，使用单相电源逐相加压测试，完成单相空载/单相短路，按照绕组联结组别进行结果换算。

6、零序阻抗：按照专用零序阻抗接线，施加单相电源，读取零序阻抗Zo。

7、波形/频谱：可随时调取电压电流波形、谐波频谱，辅助判断电源质量。

8、测试完成，保存记录，可现场打印，也可记录查询、删除、RS232上传。

重要安全与注意事项：

1、接线作业必须在被试设备接地状态下开展，防止感应触电，测试过程禁止触碰测试线金属导体。

2、短路试验非加压侧短接点接触必须牢靠；套管内置CT二次务必短接。

3、参数录入务必准确：本体温度、变比、绕组直阻、校正指数，参数错误直接导致校正结果失真。

4、严禁超仪器电压、电流量程运行，接线与端子标识保持一致。

5、单相法测试，依据变压器Y/△不同联结组别，选用对应的换算公式。

6、系统校准菜单为厂家出厂专用，用户禁止进入操作。

7、设备故障禁止私自拆机，联系厂家售后检修。

成套配置：

仪器主机；黄绿红测试钳一套；专用短路线；扳手；电源线；充电器；打印纸；说明书；检验报告；合格证；保修卡；质量反馈单。

附录内容：

附录收录S7/S9/S11系列10kV、35kV油浸式配电变压器标准技术参数表，包含不同容量下空载损耗、负载损耗、阻抗电压、空载电流参考数值，用于试验结果比对参考。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:变压器容量及空负载特性测试仪（彩屏）

[设备型号]:ED0206

[核心用途]:变压器空载、短路（负载）损耗，阻抗电压，零序阻抗测试；单相/三相两种测试方式；波形观测、1-42次谐波频谱分析；两种温度校正算法；宽量程0-750V；彩屏图形菜单；本地存储打印，RS232数据上传；附带配电变压器国标参数参考表

[显示交互]:高亮度真彩液晶；图标式主菜单；短路、空载、零序阻抗、波形、频谱界面；参数设置；记录查询；F1-F5快捷键操作；系统时间、试品编号显示

[工作模式]:三相短路；三相空载；单相短路；单相空载；零序阻抗；波形显示；频谱谐波分析；记录存储、查询、打印、RS232上传

[关键能力]:0-750V宽电压自动量程；普通/附加损耗两种温度校正；谐波畸变分析；无三相电源支持单相分相测试；整机3kg便携；自带变压器标准参数附录用于比对

[供电规格]:AC160-265V市电供电

[性能参数]:电压电流精度±0.2%；功率精度CosΦ>0.1为±0.5%；尺寸32×24×13cm，重量3kg

[危险禁忌]:短路侧可靠短接；套管CT二次必须短接；被试设备先接地再接线；用户禁止系统校准；严格核对录入参数；禁止私自拆机维修
