绝缘靴手套耐压测试仪｜绝缘杆耐压｜6工位｜泄漏电流｜自动保护｜安全工器具试验

文章来源： 日期：2026-09-21

DFJS-Y全自动绝缘靴(手套)耐压泄漏测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：DFJS-Y

【设备名称】：绝缘靴(手套)耐压泄漏测试仪

【数据来源】：原厂说明书doc

【标签】：安全工器具耐压，绝缘靴绝缘手套，绝缘杆耐压，多工位同时测试，泄漏电流检测，过流过压保护，移动试验车，声光报警，工器具预防性试验

DFJS-Y绝缘靴（手套）、绝缘杆耐压试验装置，用于电力安全工器具工频耐压及泄漏电流检测，可同时开展绝缘靴、绝缘手套、绝缘杆的预防性耐压试验；整套分为移动试验车与工频耐压操作台两大部分，最多可同时测试6双绝缘靴/手套或者6根绝缘杆，独立读取每一件试品泄漏电流；具备过流、过压保护，试品击穿或者泄漏超限时自动断电，对应工位指示灯告警，合格完成耐压计时声光提示；底部配置移动脚轮，搬运摆放便捷，满足供电、工矿企业安全工器具定期校验需求，说明书附带常用绝缘工具试验标准附表。

技术指标：

1、输入电源：AC220V，50Hz；

2、高压输出：AC 0-50kV；额定容量5kVA；

3、测试工位：最多同时6双绝缘靴（手套），或6根绝缘杆；

4、整机重量：试验车55kg，工频耐压试验台60kg；

5、安全接地要求：操作台接地电阻＜0.1Ω；设备本体绝缘电阻＞2MΩ。

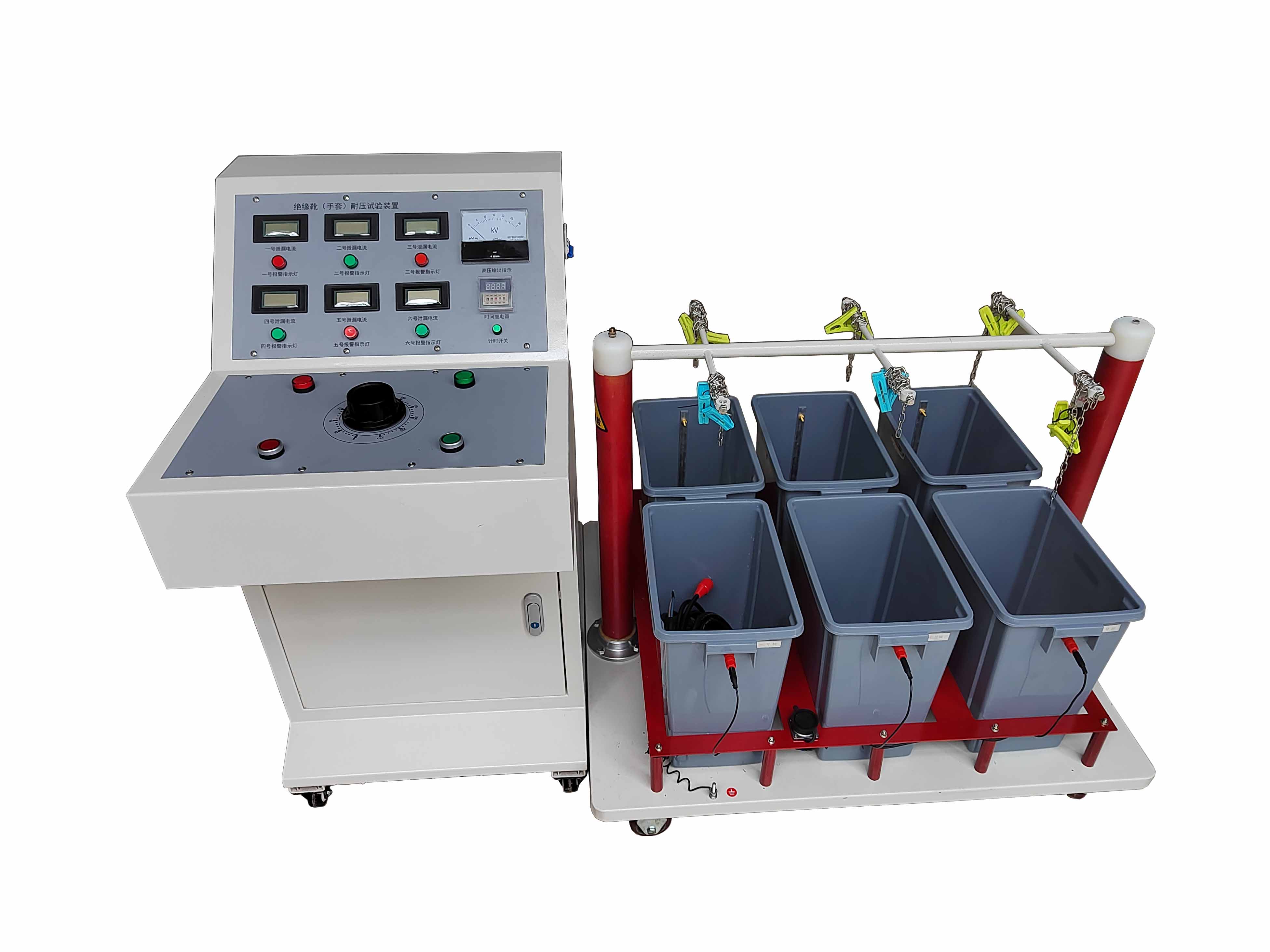

硬件结构与成套配置：

整套设备三大组成：

1、绝缘靴（手套）试验移动车：移动托架、带脚轮、多组盛水水槽、绝缘撑杆、电极杆支撑组件、高压接线端、多路泄漏测量接线端子；

2、绝缘杆试验车：移动托架、电极杆支撑部件；

3、YDJ-3/70工频耐压操作台：试验变压器、调压器、六路毫安泄漏电流表、时间继电器、电流继电器、控制按钮、指示灯、声光告警模块。

成套配件：试验车、试验变压器、试验台、测试线缆、说明书、合格证。

工作原理：

220V市电接入操作台，通过调压器调节，经试验变压器升压输出0-50kV工频高压施加到试品电极；每路试品配置独立泄漏电流采集回路，实时采集泄漏电流；时间继电器控制耐压计时；当泄漏超标、试品击穿，电流继电器动作，调压器自动切断高压，对应工位告警指示灯点亮；耐压计时完成且泄漏合格，设备声光提示试验合格。

主要测试功能：

1、绝缘靴、绝缘手套工频耐压+多路独立泄漏电流测量，最多6组同时试验；

2、绝缘杆工频耐压试验，最多6根同时测试；

3、过流、过压自动保护；试品击穿/泄漏超标自动断电，对应工位指示灯告警；

4、计时耐压，试验合格声光报警提示；手动升降压，六路独立毫安表读取泄漏数值。

操作流程要点：

1、前期装配：安装绝缘撑杆、电极杆组件；擦拭电极、水槽、绝缘部件。

2、装样：绝缘靴/手套内部加水，水位低于靴口/手套口5cm，试品上沿保持干燥洁净，放入水槽，安放高压电极并夹紧。

3、接线：水阻、高压电缆、六路泄漏测量接线端子一一对应连接；操作台可靠接地，接地电阻小于0.1Ω。

4、设置继电器动作电流、耐压时间；调压器手轮回零，确认零位灯亮起；按下复位清除故障告警，再按下送电按钮。

5、升压速率每秒不大于3kV，升至目标试验电压，按下计时按钮，观察电压、六路泄漏毫安表以及试品状态。

6、试验过程：泄漏超标或者击穿，设备自动断电，对应工位灯亮，断电后取下不合格试品；耐压时间全部达标、泄漏不超标的，声光提示合格。

7、试验结束切断总电源，取出试品；排空水槽积水，擦干部件。

重要注意事项：

1、操作人员保持安全距离，空气环境下每20kV至少保持1m安全距离；试验台接地电阻必须＜0.1Ω。

2、使用前检查整机绝缘电阻应大于2MΩ；检查接线端子、保护器件工作正常。

3、电极杆、水槽、绝缘撑杆使用酒精擦拭清洁，避免污秽造成试验数据异常。

4、试验结束排空水槽积水，全部部件擦干；长期存放放置干燥通风环境。

5、作业环境不能存在腐蚀性、爆炸性气体粉尘。

6、必须专业人员操作，严格遵循安全操作规程。

运输贮存：运输做好防潮泡沫缓冲防护；禁止猛烈撞击；储存环境干燥通风，相对湿度≤80%，远离腐蚀介质。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错误接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

附录附表：附带绝缘板、绝缘罩、绝缘夹钳、验电笔、绝缘手套、绝缘靴、核相器等常用安全工器具试验周期、试验电压、耐压时间、泄漏电流限值参考标准。

[设备类型]:绝缘靴(手套)耐压泄漏综合试验装置

[设备型号]:DFJS-Y

[核心用途]:绝缘靴、绝缘手套、绝缘杆工频耐压与泄漏电流试验；6工位同步测试；击穿泄漏超标自动断电告警；计时耐压声光提示；移动试验车；配套电力安全工器具校验标准表

[显示交互]:六路毫安泄漏电流表；电压表；计时继电器；工位故障指示灯；零位指示灯、送电指示灯；声光报警模块；操作按钮手轮调压器

[工作模式]:手动升压耐压试验；多路泄漏同步采集；计时耐压；故障自动保护断电；合格声光提示

[关键能力]:最多6件工器具同时试验，每路独立泄漏监测；过流过压保护；击穿、泄漏超标工位单独告警；移动式试验车，配套完整工器具试验参考附表

[供电规格]:AC220V 50Hz

[性能参数]:输出0-50kV，容量5kVA；接地电阻＜0.1Ω，设备绝缘电阻＞2MΩ；试验车55kg，试验台60kg

[危险禁忌]:操作台可靠接地，接地电阻＜0.1Ω；保持高压安全操作距离；试品上沿必须保持干燥；升压速度≤3kV/s；试验后排空擦干水槽；禁止私自拆机维修
