 EDBF电子式多倍频试验装置设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDBF

【设备名称】：电子式多倍频试验装置

【数据来源】：原厂说明书

【标签】：多倍频感应耐压，变压器PT感应耐压，DSP、SPWM，150Hz，励磁变压器，补偿电抗器，纵绝缘检测，匝间层间绝缘试验

EDBF电子式多倍频试验装置，采用DSP数字芯片+第五代IPM功率器件、SPWM调制输出倍频正弦电源；用于电力变压器、电压互感器PT感应耐压试验，检测绕组匝间、层间、段间纵绝缘缺陷；采用倍频电源可以提升试验电压同时避免铁芯磁饱和；对比传统三倍频设备，省去调压器、三台合成变压器，体积重量更小，输出电流大；配置励磁升压变压器、补偿电抗器；LCD液晶+旋转鼠标操作，支持数据保存、打印，适合试验室及变电站现场做感应耐压交接、预防性试验。

技术参数：

1、供电输入：AC380V±15%，50Hz；

2、变频电源箱：额定功率10kW；输出0-400V单相SPWM正弦波；频率30-300Hz，典型150Hz；分辨率0.01Hz；波形畸变率≤1%；电压测量精度＜1%；电压不稳定度＜1%；频率不稳定度＜0.05%；满负载连续工作5min；整机15kg；

3、励磁升压变压器：10kVA；输入0-360V；输出0-650V；

4、补偿电抗器XD32-L16：单台33.8kVA，650V，52A，电感50mH，共2台；用于PT非加压绕组补偿；

5、保护功能：过压、过流保护，保护阈值可设定；

6、人机界面：320×240LCD液晶，旋转鼠标操作；历史数据存储、热敏打印；系统时间设置、恢复出厂设置。

硬件成套组成：

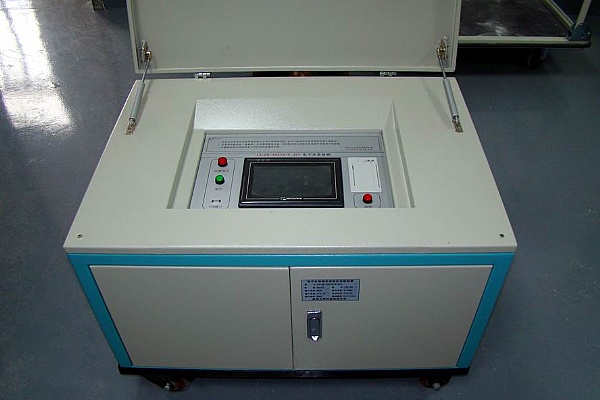

1、变频电源箱（主机）：AC输入端子、高压输出端子、采样接口、保险、电源开关、复位按键、接地端子、显示屏、旋转鼠标、内置打印机；

2、励磁升压变压器（升压器）；

3、补偿电抗器（PT非加压绕组补偿使用）；

4、配套线缆：电源线、采样线、接地线、输出测试线；

>提示：PT试验非加压绕组必须接补偿电抗器，防止PT损坏。

工作原理：

利用SPWM调制输出倍频（典型150Hz）正弦电压，供给励磁变压器升压后施加在变压器/PT二次绕组；倍频提高感应电势，实现2-3倍相电压感应耐压，高频率抑制铁芯饱和，考核匝间、层间、段间纵绝缘缺陷。

操作流程：

1、接线：变频电源外壳、励磁变外壳可靠接地；电源箱输出接励磁变压器输入；采样线接升压侧电压采样；输出暂不接被试品，先做空载校验。PT试验非加压绕组接配套补偿电抗器。

2、空载试验：不带试品开机，空升检查输出电压正常，确认设备本体无异常。

3、接入被试品：加压绕组优先选用PT容量大的二次辅助绕组（100/√3）；确认全部接线无误。

4、主机操作：开机，按复位键；进入【变频耐压测试】-手动模式；参数设置：试验电压、试验频率（一般150Hz）、耐压时间、过流保护（常规15A）、过压保护（高于试验电压20%）。

5、开始试验：调整功率逐步升压至目标试验电压，开始耐压计时；计时完成仪器自动降压回零，蜂鸣提示；可保存、打印试验记录。

6、下一次试验前，必须按复位键3次，再重新设置参数。

储存及定期检查：

1、储存环境：-20℃~+65℃，湿度0-95%RH无结露；无尘、无腐蚀性气体；

2、闲置超过一年，需要通电1-2h，缓慢升压，恢复电解电容性能。

重要注意事项：

1、高压试验执行高压安全规程，设备外壳必须可靠接地；输出端严禁直接对地短路。

2、关机后等待30s再切断总电源，保护内部功率器件。

3、PT试验：非加压绕组务必接入补偿电抗器，避免绕组损坏；10-35kV PT输出0-500V，110kV PT采用100√3辅助绕组，加压182V。

4、满负载连续工作时间仅5分钟，不可超时运行。

5、每次试验前核对全部接线，避免错接；故障禁止私自拆机，联系厂家售后。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、错接线造成损坏不在保修范围。

[设备类型]:电子式多倍频感应耐压试验装置

[设备型号]:EDBF

[核心用途]:变压器、电压互感器PT感应耐压试验；考核匝间/层间/段间纵绝缘缺陷，倍频抑制铁芯饱和

[显示交互]:LCD液晶显示屏；旋转鼠标操作；参数配置；历史数据存储；热敏打印；系统时间、恢复出厂设置

[工作模式]:手动倍频升压感应耐压；空载校验；PT带补偿电抗器试验

[关键能力]:DSP+SPWM调制，典型150Hz输出；波形畸变小；省去传统三倍频笨重变压单元；过流过压保护；数据保存打印；PT非加压绕组配套补偿电抗器

[供电规格]:AC380V±15% 50Hz

[性能参数]:主机10kW；频率30-300Hz；畸变率≤1%；满负荷连续工作5min；整机主机15kg

[危险禁忌]:输出严禁直接接地；关机等待30s再断电；PT非加压绕组必须接补偿电抗器；满负荷运行不超过5分钟；再次试验按复位3次；禁止私自拆机维修
