ED0507型SF6气体微水密度在线监测装置设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0507

【设备名称】：SF6气体微水密度在线监测装置

【数据来源】：原厂说明书

【标签】：SF6在线监测，微水密度温度检测，RS-485/CAN通讯，报警闭锁，GIS断路器，维萨拉传感器，三通连接件，状态检修

ED0507型SF₆气体微水密度在线监测装置，用于断路器、GIS设备SF6气室**微水、密度、温度**实时在线监测；替代传统离线取样检测，传感器自带露点自动校准、温度自动补偿；到达阈值可输出报警、闭锁继电器接点，可通过RS-485/CAN将数据上传变电站后台综合自动化系统，生成日/月/年趋势曲线，为电气设备状态检修提供数据支撑；整机IP65防护，支持户内、户外安装。

技术参数：

1、湿度：测量范围-80～+20℃（10-2000ppmv）；精度≤±1℃；分辨率0.1℃/1ppmv；报警门限300-600ppmv可自定义；

2、密度：量程0.01-1.00MPa；精度±1％FS；额定压力0.60MPa；报警0.50MPa，闭锁0.45MPa，报警、闭锁解除阈值可按需设置；

3、温度：-40～+80℃；精度±1％FS；

4、电气：继电器接点5A/250VAC、5A/30VDC；供电AC220V±10%或DC24V；波特率2400bps；

5、环境：工作-35℃～+70℃；存储-45℃～+80℃；湿度0-99％RH无结露；工作压力0-1.0MPa；电磁兼容符合GB/T17626.2；外壳防护IP65。

硬件结构：

整套系统包含触摸式工控监测主机、微水密度监测器（主机+传感器，可360°旋转调视角，M30×2螺纹）、专用三通连接件（阳头三通、阴头三通）、屏蔽通讯电缆、电源电缆、后台软件。

监测器底部3个接口：右-电源电缆接口；中-报警闭锁控制电缆接口；左-通讯电缆接口；支持遥控器设置参数；显示屏3分钟休眠，震动触发点亮屏幕。

主要功能特点：

1、实时采集SF6气体微水、密度、温度，自动绘制日、月、年趋势曲线图；

2、阈值可自定义，超标输出报警、闭锁无源接点，可串联/替代原有密度继电器；

3、RS-485/CAN总线通讯，接入变电站自动化后台；

4、传感器露点自校准、温度自动补偿；

5、大屏幕LCD本地显示；无现场显示版本（C型）仅依靠后台读取；

6、多种专用三通接头，安装不影响设备补气；全密封抗结露，适应户外低温工况；

7、支持遥控器完成地址、报警闭锁门限、存储间隔、屏幕触发模式等参数配置。

安装要点：

1、三通选型：阳头三通用于串联原有密度继电器；阴头三通用于替换原有密度继电器，预留补气口；密封圈涂抹凡士林/密封脂，螺栓对角均匀紧固；

2、监测器安装：扳手只能作用于传感器底部扳口，禁止用力扳主机外壳；接入气室前必须多次抽真空；接入后气体平衡周期约2-15天；安装完毕必须严格检漏；

3、电缆布线：电源、报警闭锁、RS-485通讯电缆采用屏蔽线缆，外套金属屏蔽软管提升抗干扰；接线端子严禁短路；

4、接线模式：①仅监视：只接电源；②串联原有密度继电器：报警、闭锁电缆与原继电器并联；③完全替代密度继电器：拆除原继电器接线，接入本装置报警闭锁回路。

操作设置：

使用遥控器进入设置菜单，可设置本机地址、密度报警/解除、密度闭锁/解除、湿度报警门限、遥控/震动唤醒开关、存储时间间隔、设备数量位置等参数；可调取查看微水、密度、温度的日/月/年趋势曲线；支持多气室数据切换浏览。

通讯说明：

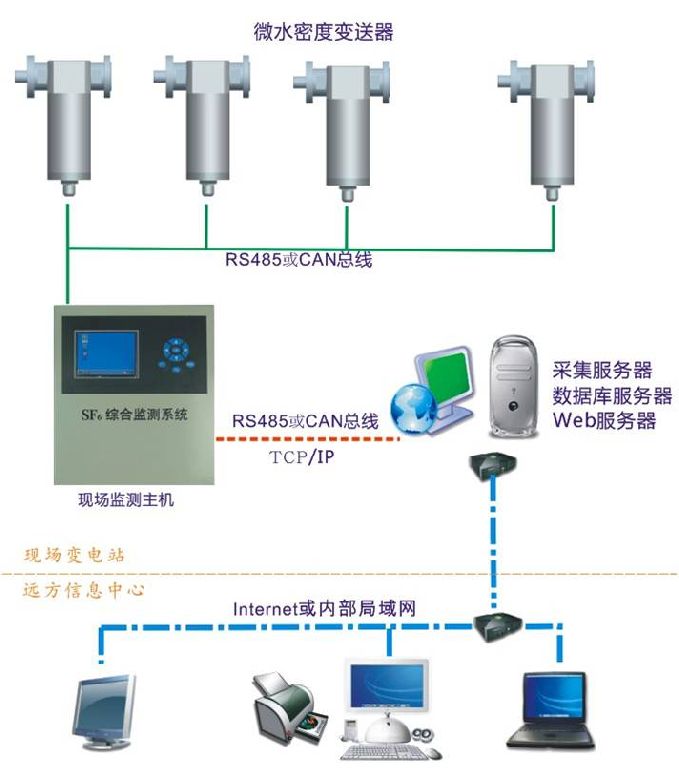

采用RS-485双屏蔽双绞线；提供专用通讯规约；支持读实时数据、读历史数据、校时、修改地址、修改告警阈值、清除历史记录等功能；多台设备手拉手组网接入通讯与交流供电器，最终上传后台工控主机。

维护保养：

1、日常巡检：查看本地/后台微水、密度、温度数据，观察有无异常跳变；检查通讯上传正常；检查三通及接头无SF6泄漏；外壳无进水凝露；电缆无破损松动；验证报警闭锁接点动作；

2、定期维护：干布擦拭外壳，禁止冲洗主机与传感器；定期核对报警、闭锁门限参数；密封圈属于易损件，检修时检查，硬化变形及时更换；传感器精度标定、校准必须由厂家/计量机构执行，用户不可拆解传感器；

3、故障处理：读数异常、通讯中断，可尝试断电重启；故障无法消除禁止拆机，联系厂家售后；拆卸传感器后接口做好防尘密封，不要长时间暴露潮湿空气；

4、存储条件：拆下设备存放于-45～+80℃干燥通风环境，避开腐蚀、日晒雨淋。

现场验收：

完成安装调试后进行预验收，核对采集数据、趋势曲线、报警闭锁动作、通讯上传；整改完成执行正式工程验收。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维护；保期内可提供每年定期保养，500公里以内24小时上门服务；私自拆机、安装不当、密封圈未维护造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；SF6拆装作业遵守电力安全规程。

[设备类型]:SF6气体微水密度在线监测装置

[设备型号]:ED0507

[核心用途]:GIS、断路器SF6气室在线监测微水、密度、温度；超标报警闭锁；数据上送后台，支撑状态检修

[显示交互]:本地LCD液晶显示，震动唤醒休眠屏幕；遥控器参数设置；趋势曲线查看；也有无显示型号依靠后台查看

[工作模式]:24h不间断在线采集；自动补偿校准；继电器报警闭锁输出；RS-485/CAN远传；历史数据存储、趋势绘图

[关键能力]:露点自校准，温度自动补偿；IP65户内外适用；支持串联/替换原有密度继电器；专用三通不影响补气；多气室监测组网

[供电规格]:AC220V±10% / DC24V

[性能参数]:湿度-80~+20℃；密度0.01-1.00MPa；温度-40~+80℃；接点5A；波特率2400bps

[危险禁忌]:安装前多次抽真空，安装后必须检漏；扳手只作用传感器扳口，勿扳主机外壳；密封圈定期更换；不可自行拆解传感器；SF6拆装遵守安规；故障禁止私自拆机维修
