SF6高精度露点仪标准化操作使用说明书

文章来源： 日期：2026-08-12

一、产品概述

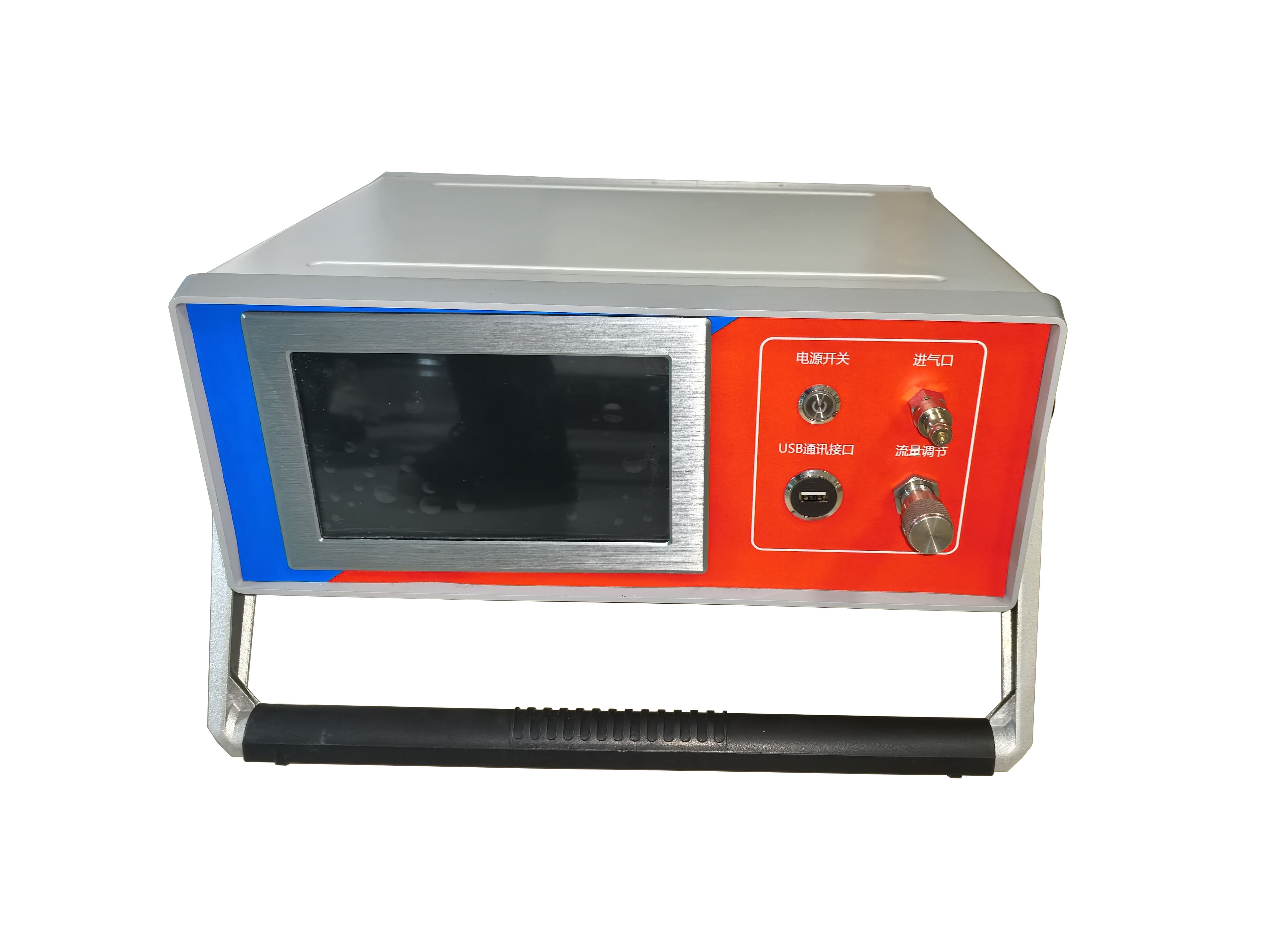

SF6高精度露点仪是专门针对SF6电气设备研发的便携式微量水分检测设备，可精准测量SF6气体中的露点值，换算得到对应的微水含量，是电力系统中SF6断路器、GIS组合电器等设备运维检测的核心仪器。仪器集成智能校准、快速省气、温度补偿等多项先进功能，整机便携性强，现场操作便捷，检测结果精准稳定，广泛应用于电力、化工等涉及SF6气体绝缘设备的检测场景。

核心产品特点

智能校准‌：传感器探头可自动校准零点，全程无需人工手动校准，保障每一次测量的准确性。

快速省气‌：开机进入测量状态后，单台SF6气隔的露点测定时间仅需1分钟左右，大幅减少SF6气体排放，检测效率更高。

安全可靠‌：采用德国原装进口自锁接头，连接密封性极强，检测过程无漏气风险，保障现场作业安全。

海量存储‌：搭载大容量数据存储模块，最多可存储800组完整测试数据，满足多台设备批量检测的记录留存需求。

高清显示‌：配备彩色液晶屏幕，可直接同步显示露点、微水、环境温度、环境湿度、时间日期及露点变化曲线等多维度信息，读数直观清晰。

智能接口‌：标配RS232通讯接口，可直接与PC机串口连接，实现检测数据的快速导出与传输，方便后续归档分析。

移动测量‌：内置8000mAh大容量可充锂电池，一次充满电理论上可连续工作10小时，完全满足野外现场长时间移动检测需求。

测值精准‌：内置专属温度补偿算法，可抵消不同环境温度下的检测误差，保障全温区范围内的测量结果准确可靠。

核心技术参数

露点测量范围：－80℃～+20℃

露点测量精度：±1℃（－60℃～+20℃区间）/±2℃（－80℃～－60℃区间）

露点响应时间：63%测量值需5秒，90%测量值需45秒；低湿区间63%测量值需10秒，90%测量值需240秒

环境温度适用范围：－40℃～＋80℃

环境湿度适用范围：0～100％ RH

显示器件：3.5寸彩色液晶显示器

供电方式：AC 220V外接电源；内置可充锂电池，一次充满可连续使用5小时以上

整机重量：5公斤

整机尺寸：250 mm×150 mm×300mm

仪器工作温度：－30℃～＋60℃

二、标准化现场测量操作流程

1. 检测前管路连接

将测量管道的螺纹端与配套开关接头连接，用扳手拧紧，关闭测量管道另一端的针型阀。

把测试管道的快速接头一端插入露点仪的采样口，将排气管道对应连接到仪器的出气口。

最后将开关接头与SF6电气设备的测量接口连接，用扳手拧紧，确认所有连接部位无松动。

2. 仪器初始化

打开仪器侧面的电源开关，仪器自动进入初始化自校验流程，等待系统完成自检进入待机界面。

3. 电量状态检查

本仪器优先推荐使用AC220V外接交流电供电开展检测。如果使用内置直流电供电，需查看屏幕右上角的电池电量指示，当电量指示变红时，必须关机充电后再继续使用，避免中途断电中断检测。

4. 正式开始测量

将露点仪侧面的保护按钮切换至“测量”档位。

完全打开露点仪前面板上的流量阀，缓慢调节测量管道上的针型阀，将气体流量稳定调整到0.5L/M左右，正式启动SF6露点测量。

首次测量第一台设备需要3～5分钟完成管路置换与数值稳定，后续每台设备的测量仅需1～2分钟即可得到稳定结果。

5. 检测数据存储

单台设备测量完成后，可将检测数据保存到仪器存储单元，按下“确定”键调出操作菜单，按照菜单提示完成设备编号录入与数据保存操作。

6. 多台设备连续测量

单台设备测量完成后，先关闭测量管道上的针型阀和露点仪上的调节阀，将露点仪保护开关旋至“保护”档位，再将转接头从SF6电气设备的测量接口取下。如果需要继续测量其他设备，无需关闭仪器电源，直接按照上述连接、测量步骤开展下一台设备的检测即可。

7. 测量结束收尾

所有设备的检测工作全部完成后，先关闭仪器电源，依次拆除所有连接管路，将仪器和配件整理放回专用包装箱，避免磕碰损坏。

三、功能菜单详细操作说明

在测量待机状态下，按下“确定”键即可进入仪器的功能操作菜单，所有功能操作逻辑统一：

打印操作‌：打印机为可选配件，建议打印时接入外接AC220V电源，避免快速消耗电池电量。在测量状态按下“确定”键进入功能菜单，选择“打印”选项后再次按下“确定”键，即可直接打印当前显示的检测数据。

保存数据操作‌：在测量状态按下“确定”键进入功能菜单，通过“上”“下”方向键选中“保存记录”选项，按下“确定”键进入保存页面。设备编号最多支持6位数字，通过“上”“下”键调整当前位的数值大小，通过“左”“右”键移动光标切换需要调整的数位，输入完整设备编号后按下“确定”键即可完成数据保存；按下“取消”键可直接返回上一级菜单，不保存当前数据。

查看记录操作‌：在测量状态按下“确定”键进入功能菜单，通过“上”“下”方向键选中“查看记录”选项，按下“确定”键进入记录查询页面。系统默认从最后一次保存的数据开始显示，通过“上”“下”方向键可前后翻看所有历史检测数据，选中对应记录后按下“确定”键即可直接打印该条记录。

删除记录操作‌：在测量状态按下“确定”键进入功能菜单，通过“上”“下”方向键选中“删除记录”选项，按下“确定”键即可一次性删除仪器内存储的所有历史数据。

修改时间操作‌：在测量状态按下“确定”键进入功能菜单，通过“上”“下”方向键选中“修改时间”选项，按下“确定”键进入时间设置页面。通过“上”“下”键增加当前位的时间数值，通过“左”“右”键减小当前位的时间数值，依次输入小时、分钟、秒的正确数值后，按下“确定”键即可自动跳转至下一个修改区域，全部设置完成后保存即可生效。

四、安全作业与日常维护注意事项

仪器需放置在平稳安全的位置，作业过程中做好防护，防止摔落磕碰，避免受到剧烈震动，否则会损坏内部高精度传感器。

严禁使用本仪器测量带有腐蚀性的气体，避免传感器和内部气路被腐蚀损坏。

仪器长时间存放后再次使用前，需提前检查电量，电量不足时及时充电。

充电操作无需打开仪器电源开关，只需将配套电源线接入AC220V插座，仪器即可自动启动充电，完整充电时长一般需要5个小时以上。

每次检测完成后，需用干燥氮气吹扫仪器内部气路3-5分钟，避免残留的SF6气体中的杂质长期附着在传感器表面，影响后续检测精度。

仪器需存放在干燥、无腐蚀性气体的环境中，长期闲置时每3个月补充一次电，避免内置锂电池因过放损坏。
