电容电流测试仪现场试验标准化操作使用说明书

文章来源： 日期：2026-08-12

一、产品概述

我国10kV、35kV配电网普遍采用中性点不直接接地运行方式，线路发生单相接地故障时，故障点的电流由全系统对地电容电流提供。运行统计数据表明，大量配电网故障的根源是单相接地时电容电流过大，导致故障点电弧无法自行熄灭，进而引发弧光过电压、绝缘击穿等次生事故。因此电力行业规程明确规定：10kV系统电容电流超过30A、35kV系统电容电流超过10A时，必须装设消弧线圈进行电容电流补偿，这就要求精准测量系统对地电容与电容电流，为消弧线圈选型提供依据。同时，系统对地电容与PT励磁参数的配合关系，直接决定了PT铁磁谐振过电压的发生概率与谐振类型，精准的电容电流测量也是评估配电网谐振风险的必要前提。

传统的电容电流测量方法，比如单相金属接地直接法、外加电容间接测量法，都需要直接接触高压一次设备，不仅试验安全风险高，还需要提前履行复杂的调度停电审批流程，操作繁琐、试验效率极低。本款电容电流测试仪基于成熟的PT二次侧异频注入信号法研发，测试过程中仪器无需和高压一次侧直接相连，仅需将测试线接入PT的开口三角端子即可完成测量，无需复杂的安全措施，也无需等待冗长的调度停电指令。仪器向PT开口三角注入的是微弱的异频测试信号，既不会对继电保护装置和PT本身造成任何影响，又能完美避开50Hz工频干扰，测量结果精准可靠。

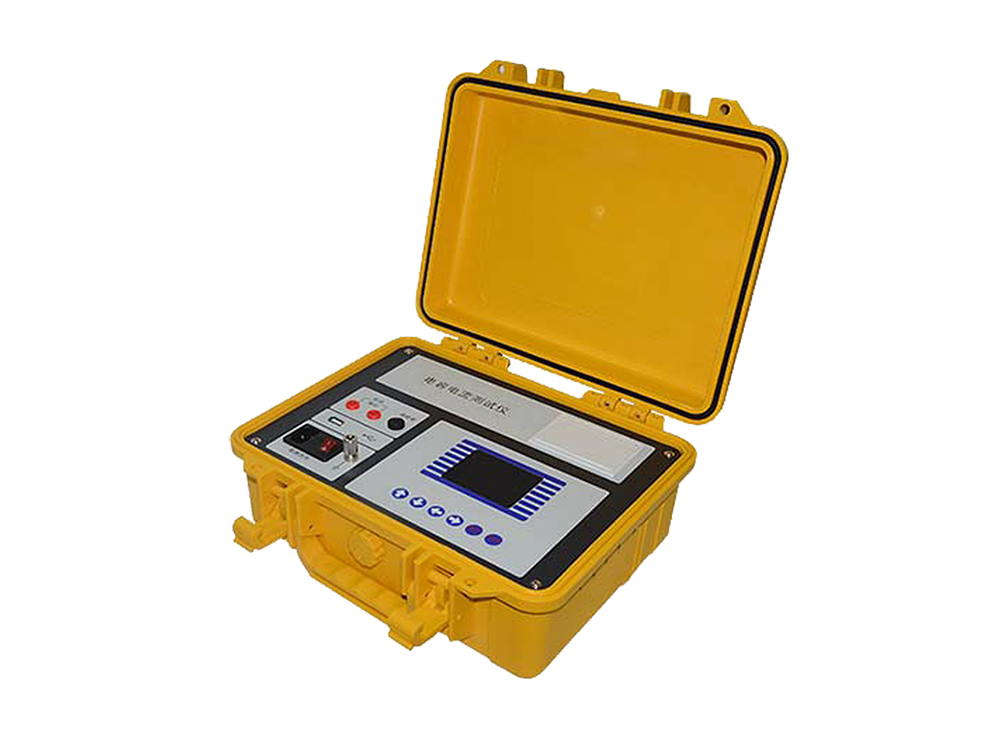

本仪器是在上一代PT二次侧注入式测试仪的基础上升级研发的全新产品，采用全新硬件架构，搭载运算速度更快的ARM处理器与高精度AD转换器，内置全数字变频逆变电源，具备输出效率高、发热量小、体积小重量轻的优势，更适配现场便携测试需求。仪器可在任意时刻（包括测量全程）精准测量零序3U0电压，帮助试验人员实时判断系统运行状态，当测量过程中零序3U0电压超标时，仪器会自动停止测量，保障设备与人员安全。整机搭载工业级强光可读彩色液晶屏，全中文菜单交互友好，同时配备U盘存储、热敏打印功能，接线简单、测试速度快，数据稳定性与准确性大幅提升，有效降低试验人员劳动强度，显著提高现场工作效率。

二、核心功能与特点

 1. 测量覆盖范围更广，测试响应速度更快，大幅缩短现场单回路测试时长。

 2. 全面适配现场常见的3PT连接方式、两种4PT连接方式、1PT连接方式，覆盖几乎所有配电网PT接线场景，无需额外适配转换装置。

 3. 采用320×240点阵工业级彩色液晶显示屏，户外强光下也可清晰读取数据，完全适配变电站户外、开关柜旁等强光照现场环境。

 4. 全中文友好人机交互设计：

- 重要操作与参数设置环节，自动弹出对应的提示信息与操作帮助说明，避免误操作。

- 测量结果与关联参数的显示、打印内容详细完整，包含所有必要的试验信息，方便后续试验数据分析与归档。

- 选择PT连接方式时，屏幕可直接显示对应PT接线方式的原理示意图，帮助试验人员快速判别现场PT接线类型，准确找到测试线的连接位置，避免接错端子。

- 屏幕顶部状态栏实时显示U盘插入状态，当执行未连接设备的操作时，自动弹出对应的未连接提示信息，避免无效操作。

 5. 实时测量并显示零序3U0电压值，试验人员可随时通过该数值判断系统的运行状态是否正常；测量过程中一旦检测到零序3U0电压超标，仪器会自动终止测量流程，触发保护机制。

 6. 搭载多重零序3U0过压保护电路，测试仪输出端可耐受AC100V 50Hz工频电压而不损坏，大幅提升现场抗冲击能力。

 7. 内置全数字变频逆变电源，输出频率精准、输出电流连续可调，具备输出效率高、发热量小、长时间连续工作稳定的特点，整机体积小、重量轻，便携性大幅提升。

 8. 内置输出短路保护功能，现场测试线意外短接时不会损坏仪器内部电路。

 9. 配备高精度实时时钟，可同步显示当前日期与时间，所有测量结果自动附带测量的日期与时间戳，满足试验数据溯源要求。

10. 测量数据支持双模式存储：本机内置存储器可保存150条历史测量数据，同时支持将本机存储的数据一键转存至U盘；U盘存储的数据为标准Word格式，无需转换即可直接在电脑上编辑、打印，方便试验报告快速生成。

11. 内置高速无声热敏打印机，打印速度快、运行噪音低，适配变电站现场安静作业要求。

12. 整机体积小巧、重量仅5kg，单人即可轻松携带，适配多站巡回试验的工作场景。

三、核心技术指标

电容电流测量参数

- 测量范围：对地电容0.3μF～200μF，对应电容电流1A～400A，覆盖0.1kV～99.9kV所有电压等级配电网的测试需求。

- 测量准确度：±(读数×5%+2字)，完全满足配电网电容电流的规程校验精度要求。

- 测量分辨率：0.3～9.999μF区间分辨率0.001μF，10～99.99μF区间分辨率0.01μF，100～999.9μF区间分辨率0.1μF，≥1000μF区间分辨率1μF，全量程分辨率适配不同容量系统的测试精度需求。

- 支持电压等级：0.1kV～99.9kV连续可调，可覆盖低压、中压、高压多个电压等级的系统测试。

零序3U0电压测量参数

- 测量范围：1V～100V AC 50Hz，覆盖PT开口三角的常规电压输出范围。

- 测量准确度：±(读数×1%+10字)，可精准监测系统的零序电压异常。

- 测量分辨率：1～9.999V区间分辨率0.001V，10～99.99V区间分辨率0.01V，可捕捉微小的零序电压波动。

使用条件与外形参数

- 工作电源：AC100V-240V，0.8A，50/60Hz，适配全球绝大多数地区的供电制式。

- 仪器重量：5Kg，单人便携无负担。

- 仪器体积：320mm(长)×270mm(宽)×150mm(高)，可放入普通试验背包携带。

- 使用温度：-10℃～50℃，适配南北方不同季节的户外现场试验环境。

- 相对湿度：＜90%，不结露，可在潮湿的变电站地下室、户外场地正常工作。

四、标准化现场操作流程

1. 测试前准备与接线

试验前必须将仪器的接地端子通过专用接地线可靠连接至变电站的接地网，确保仪器外壳电位与大地等电位，避免感应电损坏仪器。将仪器的电流输出线对应连接至PT二次侧的开口三角端子，严格按照屏幕显示的对应PT接线原理图确认端子位置，严禁接错PT的其他二次绕组端子。接线完成后再次核查所有连接点紧固无松动，确认现场PT二次回路没有接地短路、没有其他外接负载，方可开机启动试验。

2. 智能电量管理

仪器内置智能背光管理机制，当长时间无按键操作时，会自动调暗液晶背光降低功耗，同时发出提示音提醒试验人员，此时可手动关闭仪器电源，避免长时间空载运行损耗设备寿命。

3. 打印机操作指引

仪器的打印机按键与状态指示灯为一体化设计：打印机上电正常工作时指示灯常亮，打印纸耗尽时指示灯闪烁提示缺纸。正常状态下按一次按键，打印机即可执行走纸操作。 打印机自检操作：在仪器完全断电的状态下，按住打印机按键不放，同时给仪器上电，打印机将自动打印出自检测试条，可通过自检条确认打印头是否工作正常。 打印机换纸操作：扣出打印机侧面的旋转扳手，向上翻开纸仓盖；将新的热敏打印纸装入纸仓，拉出一小段纸超出撕纸齿位置，注意打印纸的光滑带药液的一面必须朝向打印头，放整齐后合上纸仓盖，将打印头走纸轴对齐打印纸后稍用力压回，最后把旋转扳手推入复位即可完成换纸。

4. 主菜单操作说明

所有测试线核查无误后，打开仪器侧面的电源开关，仪器完成开机初始化后自动进入主菜单界面。屏幕顶部状态栏实时显示当前日期、时间；底部状态栏显示软件版本号、硬件版本号、实时零序3U0电压数值与装置唯一编号；屏幕中间显示仪器型号名称与可选功能菜单。通过上下方向键选择对应功能菜单，按下“确认”键即可进入选中的功能界面；“厂家参数设置”为厂内调试专用菜单，设置有访问密码，不对普通用户开放，请勿尝试进入避免误改内部参数。

4.1 电容电流测量操作

在主菜单中选中“电容电流测量”选项，按下“确认”键进入参数设置界面： 通过上下方向键选择需要设置的项目，按下“确认”键或右键进入具体数值编辑状态；光标停留在数值位时，按上下方向键调整对应数值，设置完成后按“确认”键或左键返回项目选择界面。

- 试验编号：设置本次试验的专属编号，方便后续试验记录检索。

- 设备名称：填写被测母线的名称编号，该项目为非必填项，可根据现场需求选择性设置。

- 额定高压：设置被测系统的额定线电压，比如10kV、35kV，确保仪器计算电容电流时的基准参数正确。

- 母线电压：设置当前被测母线的实际运行线电压值，调整范围为额定电压的±20%，输入准确的实际母线电压可大幅提升电容电流的测量精度。

- PT方式：选择现场实际的PT连接类型，将光标移动到“接线图”选项按下确认键，屏幕将自动弹出对应PT接线方式的原理示意图，帮助确认接线正确性。

- PT变比：该参数为仪器根据选择的PT方式自动读取的标准变比值，仅做显示用途，不可手动修改。 所有参数设置完成后，选中“开始测量”选项按下确认键，仪器自动启动电容电流测量流程。测量全程中任意时刻按下“取消”键，可立刻终止当前测量过程。

4.2 测量结果查看与处理

测量完成后仪器自动跳转至测量结果显示界面，屏幕完整显示本次测量的对地电容值、对应电容电流值、测量时间等全部参数：

- 重测：放弃本次测量结果，直接返回参数设置界面，重新启动新一轮测量。

- 打印：直接通过内置热敏打印机打印本次完整的测量结果，生成纸质试验记录。

- 存储：将本次测量结果保存至本机内置存储器，也可选择直接转存至外接U盘。

4.3 历史测量记录查询

在主菜单选中“测量记录查询”选项，按下确认键进入历史记录界面，可查看所有已保存在本机存储器中的历史测量数据。界面显示的“记录012/014”中，前一个数字为当前查看的记录编号，后一个数字为本机已存储的记录总条数；通过左右方向键可切换查看不同编号的历史记录。选中某条记录后按下确认键，将弹出功能菜单，可执行“存储打印”“转存优盘”操作，快速完成历史记录的纸质输出或外部备份。

4.4 实时时钟设置

在主菜单选中“实时时钟设置”选项，按下确认键进入时间设置界面：通过左右方向键移动光标选中需要修改的时间位，按上下方向键调整对应数值，全部设置完成后按下“确认”键保存新的时间设置并返回主菜单；按下“取消”键将放弃所有修改，保持原有时间设置返回主菜单。本仪器的时钟内置自动闰年识别功能，可根据设置的年份自动计算二月份的天数，同时可根据设置的日期自动匹配对应的星期几，无需手动额外设置。

五、现场试验安全注意事项

1. 试验全程严格遵守电力安全工作规程，试验人员与高压带电部位保持足够的安全距离，严禁触碰PT的高压侧端子。

2. 测试前必须确认PT开口三角回路没有接入消谐装置、没有接地短路，避免注入的测试信号被旁路，导致测量结果偏差。

3. 测量过程中如果零序3U0电压突然大幅升高，说明系统可能发生单相接地故障，仪器自动停止测量后，应立刻断开仪器电源，待系统恢复正常后再开展后续试验。

4. 严禁在系统已经发生单相接地故障的状态下开展本试验，避免异常过电压损坏仪器。

5. 试验完成后先关闭仪器电源，再依次拆除测试线、接地线，整理好所有附件放回仪器包装箱，避免线缆破损影响后续使用。
