智能蓄电池内阻测试仪使用说明书

文章来源： 日期：2026-07-10

本仪器采用行业先进的交流放电测试技术，可精准测量蓄电池的端电压与内阻值，以此科学判定蓄电池的实际容量与运行技术状态，是蓄电池运维、新电池筛选、落后电池排查场景下的专用高精度检测设备，适配电力通信基站、UPS电源系统、新能源储能电站、车载动力电池组等多场景的蓄电池检测需求。

一、产品核心用途

仪器支持用户按需单独选择内阻测试、电压测试、容量估算三类功能：可作为新电池入库配组时的内阻匹配判定依据，快速筛选出内阻偏差在合格范围内的电池完成成组配组；可在蓄电池组充放电前后开展内阻复测，精准鉴别出真实落后电池，避免仅通过电压数据误判电池状态；同时支持按键操作与液晶触摸双操作模式，既可以对单节蓄电池开展独立精准测量，也可以对整组蓄电池完成连续批量检测，大幅提升现场运维检测效率。

二、产品核心特点

整机高度智能化、全数字化，搭载全中文可视化操作菜单，测量精度高，操作流程简单直观，无复杂专业门槛，运维人员经简单培训即可上手操作。

整机重量不超过0.5Kg，同时支持手持式便携操作与腰跨式随身佩戴两种使用模式，单人即可独立完成全流程检测，所有测量环节全程自动完成，无需人工手动换算参数。

完全符合国内各类蓄电池内阻检测行业标准，内置覆盖主流品牌型号的蓄电池内阻参数数据库，同时支持用户根据不同品牌、不同规格的蓄电池自定义标准内阻阈值，适配各类特殊型号电池的检测需求。

测试过程采用非侵入式检测逻辑，不会对蓄电池的正常在线运行状态造成任何干扰，全程无高压输出、无火花风险，不存在任何安全隐患，可直接对运行中的在线蓄电池开展带电检测。

内置大容量存储空间，可批量存储海量测试数据，仪器本地即可直接完成测试结果的结论性查询与初步分析，同时支持通过U盘将所有测试数据导出至配套PC端软件，自动生成内阻变化趋势图表与曲线，完成深度数据研判。

导出的测试报表可直接无缝导入Excel与Word办公软件，按照预设的标准化检测报告格式直接打印输出，大幅减少运维人员的报告整理工作量，方便蓄电池全生命周期的台账管理。

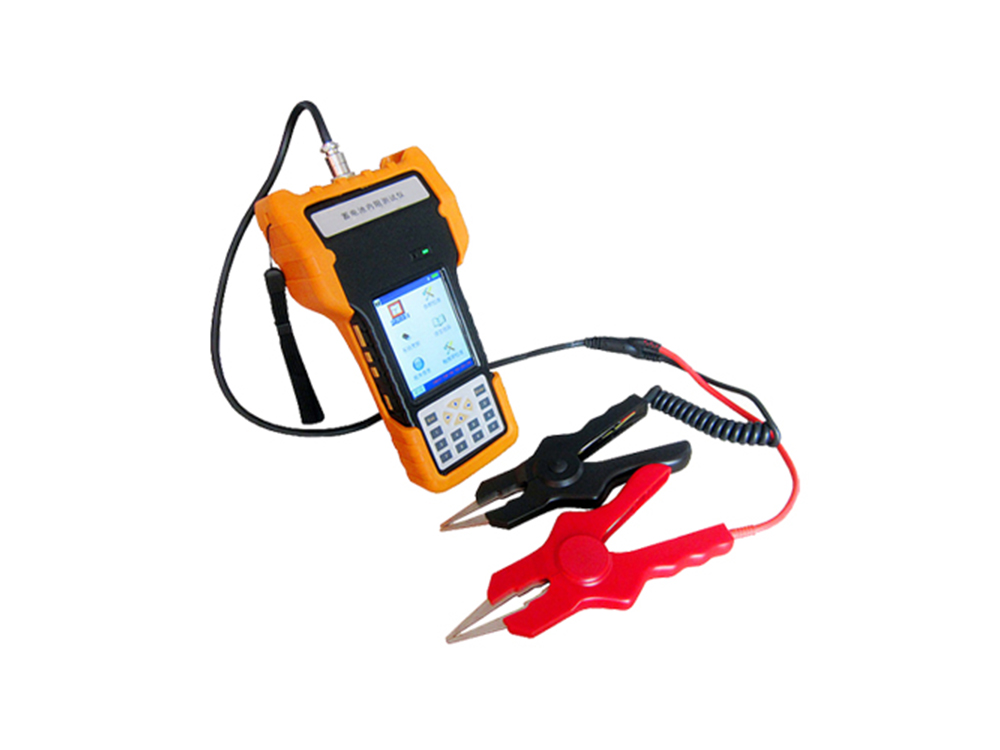

标配四端多用途测试夹，集成测试夹、探针双重功能于一体，可适配98%以上的蓄电池安装连接方式与不同类型的极柱结构，无需额外更换转接配件即可完成绝大多数场景的接线操作。

三、核心功能说明

电池测量功能‌：支持单节电池独立测量、整组成组电池连续测量两种模式，同步完成内阻、端电压采集，自动完成电池性能等级评估，直接标注出落后电池与预警电池。

示波器功能‌：内置集成示波器模块，可实时观测蓄电池测试过程中的电流、电压波形，辅助排查电池内部的隐性接触不良、极柱虚接等常规检测难以发现的故障。

数据管理功能‌：完整覆盖测量数据的本地存储、历史数据回放查阅、U盘批量转存等全流程操作，所有测试数据永久留存不丢失，方便后续跨周期对比分析蓄电池的性能衰减趋势。

系统管理功能‌：内置计量校准、系统时间设置、多语言切换、系统固件更新、软件版本信息查询等配套功能，支持用户自主完成仪器的基础维护与参数配置，延长仪器使用寿命。

四、仪表数据存储说明

仪器用于数据存储的FLASH总容量为16M字节，其中15M字节专门用于存储各类检测数据，剩余1M字节用于系统固件与配置文件存储，满足数百组整组蓄电池的全量数据存储需求。

仪器支持三类数据存储：第一类是屏幕截图数据，以图片格式实时保存当前屏幕显示内容，文件命名规则为ddhhmmss.bmp，其中dd为当前日期的日数，hh为当前小时数，mm为当前分钟数，ss为当前秒数，所有截图文件名称唯一，单张文件大小固定为225K字节；第二类是单节电池独立测量的完整数据，包含内阻、电压、测试时间、评估结果等全参数；第三类是成组电池批量测量的完整数据，包含整组所有电池的串联测试结果、组内偏差统计等汇总信息。

所有数据操作均可在仪器主菜单的“检测结果调阅”栏目下完成，支持直接打开回放历史数据、通过U盘批量转存数据、删除无用历史文件三类操作，转存至U盘的所有检测结果文件均为通用TXT文本格式，可直接被各类办公软件识别读取。

五、常见问题快速排查

开机后仪器无任何反应‌：大概率是内置电池电量耗尽，将仪器接上标配充电器后再次尝试开机，若开机恢复正常则说明电池亏电，可选择边充电边使用，或充满电后再开展现场作业。

开机后蜂鸣器持续鸣响‌：说明仪器电池剩余电量严重不足，需外接电源供电，或充电至电量充足后再开展测试工作，避免低电量状态下测量数据出现偏差。

主机菜单操作完全正常，但外接测试信号无响应‌：优先排查电池电量，若打开仪器背光后蜂鸣器同步鸣响，说明电池电力不足，需外接电源或充电后再工作；若背光开启后蜂鸣器不鸣响，则检查测试夹与极柱的接触状态，确认接线无松动、探针无氧化，保证接触可靠后再重新测试。

充满电后仪器连续操作时间过短‌：说明内置电池长期亏电导致活性下降，按照说明书指引完成3次完整的充放电循环重新激活电池，即可恢复正常续航时长。

测试过程中仪器突然死机‌：说明外接信号引入了强干扰，绝大多数情况是地线探头误触火线引发的异常，直接长按电源键关机后重新启动仪器，排查接线确认无误后即可继续正常测试。
