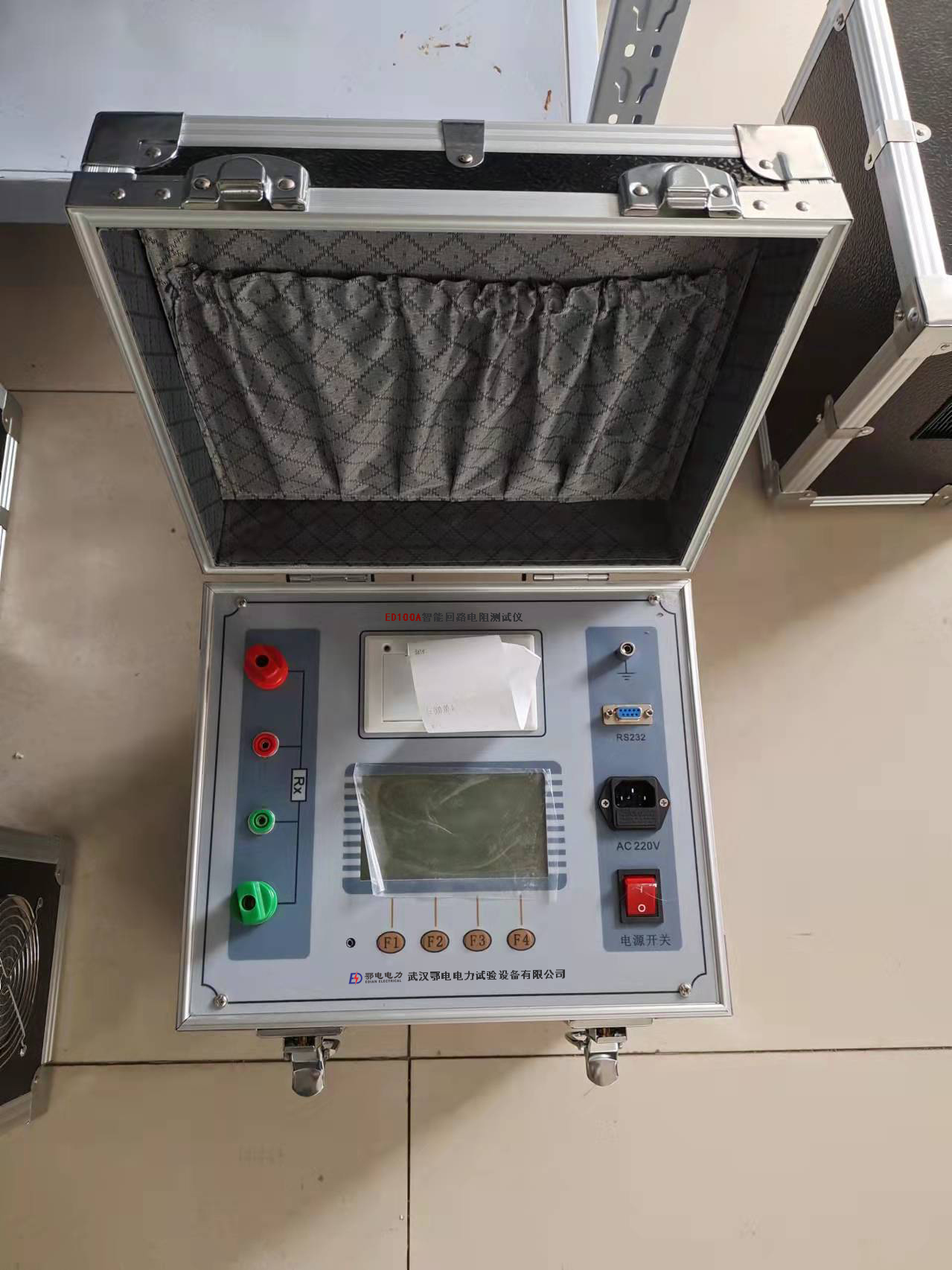

回路电阻测试仪使用说明书

文章来源： 日期：2026-07-10

本仪器是专门用于高压开关、断路器、变压器母线等电力设备接触电阻、回路电阻检测的专业设备，采用行业标准四线制测量法，通过向被测回路输出稳定直流电流，精准采集电流流过被测体产生的压降，经运算后通过电压与电流的比值直接得到被测回路的直流电阻值。整机核心架构由高精度恒流源、低噪声前置放大器、高速A/D转换器、高清显示指示系统组成，完全适配电力现场的高精度检测需求。

一、核心功能特性

软硬件协同优化设计：搭载高精密硬件测量线路与高性能工业单片机，整机测量响应速度快，数值长期稳定性优异，多次重复测量数据一致性强，完全规避普通仪器数据跳变的问题。

双参数实时同步显示：测量过程中屏幕同步刷新当前回路电阻值、实时输出电流值，两个核心参数全程可视化，操作人员可直观掌握测试工况。

长时稳定输出符合国标要求：测试电流连续输出时长可达1分钟以上，完全满足《JJG 1052-2009回路电阻测试仪检定规程》的相关要求，保障测量结果的合规性与权威性。

高精度开关式恒流源输出：内置50A、100A两档高精度恒流电源，无需人工手动调节电流，开机即可输出稳定额定电流，测试流程高效快捷，测量数据精准度处于行业领先水平。

全流程数据管理能力：自带本地打印、数据存储、历史数据实时查阅功能，无需外接辅助设备即可完成现场数据留存与输出。

友好人机交互设计：配备大尺寸全中文液晶显示屏，采用分级菜单操作逻辑，界面信息一目了然，零基础操作人员也可快速上手完成全流程操作。

自定义测量时长设置：支持自由设置单次测量的持续时长，可在统一时间维度下完成多组被测设备的横向数据对比，排除测试时长差异带来的结果偏差。

批量数据标识功能：支持自定义设置测试编号与系统日期，可灵活编辑同批次不同被测设备的专属编号，同步校准仪器系统时间，方便后续数据溯源与台账整理。

反接容错测量设计：支持电压正负极互换、电流正负极互换的容错测量，即便现场接线时极性接反，仪器依然可以正常完成测量，不会出现数据异常或仪器报错，大幅降低现场接线失误概率。

数字化数据导出能力：标配RS232串行通讯接口，可直接连接PC端完成所有历史数据的批量导出与管理，适配电力检测无纸化办公的工作需求。

二、标准化现场操作指南

先连接仪器配套的AC220V电源线，再将仪器面板上的保护接地端用专用接地线可靠接入现场主接地网，保证仪器接地电阻符合安全要求。

完成测量回路接线：将专用粗芯电流测试线按照红对红、绿对绿的对应规则，拧紧连接到仪器面板的I+、I-接线柱，再将专用细芯电压测试线插入V+、V-对应插座，接线完成后将两把电流夹钳牢固夹持在被测回路的两端，电压测试夹需要夹持在电流夹钳的内侧，完全规避接触电阻引入的测量误差，保证采集到的压降仅来自被测回路本身。

确认所有接线牢固无松动后，打开仪器面板上的总电源开关，仪器完成自检后进入主操作界面，按下面板上的“电流选择键”，在弹出的选项中选中50A或100A目标测试电流，按下“确认键”锁定选定的电流档位，仪器自动进入待测量状态。

确认被测回路周边无人员触碰后，按下启动键开始测量，屏幕实时刷新电阻与电流数值，待数据稳定后即可记录或打印结果。测量完成后先按下“返回键”退出当前测量界面，确认仪器停止输出电流后，再关闭测试仪总电源，最后拆除现场所有测试接线。

三、安全操作注意事项

开机前必须逐一检查所有测试回路的接线状态，确认每一个接线端子、夹钳的接触点都牢固压紧，避免接触不良导致大电流下接线头发热，引发烫伤操作人员的安全隐患。

根据被测设备的额定参数选择适配的测试电流档位，在不超过被测设备额定电流的前提下选择合适的测试电流，既可以有效击穿触头表面的氧化膜，获得真实的接触电阻值，也避免电流过大对被测设备造成不必要的损伤。

测试过程中严禁触碰电流夹钳与被测回路的金属部分，大电流输出状态下即便回路电压不高，接触不良的部位也可能出现局部高温，引发灼伤风险。

仪器长期闲置不用时，需要每3个月通电开机一次，单次运行30分钟，避免内部恒流源模块受潮老化，延长仪器使用寿命。
