蓄电池容量测试仪使用说明书

文章来源： 日期：2026-07-06

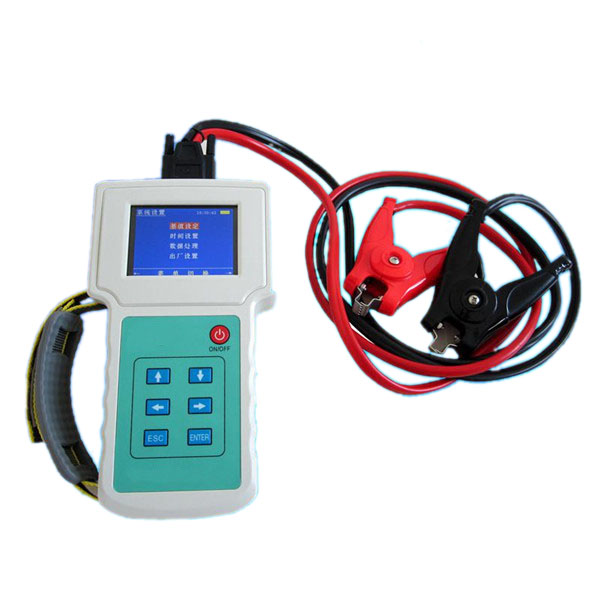

本仪器是专为蓄电池运维场景研发的高精度检测设备，核心通过精准测量蓄电池内阻数据，结合同步采集的电压参数综合评估蓄电池健康状态，为变电站、通信基站、UPS机房等场景的蓄电池全生命周期管理提供可靠数据支撑，是蓄电池日常巡检、容量核验、故障预判的核心专用设备。

一、产品核心用途

仪器主打蓄电池内阻精准测量功能，通过采集单节蓄电池的内阻值、端电压数据，结合内置的蓄电池健康评估算法，直接判定蓄电池的性能优劣，可快速定位落后单体电池，提前预判蓄电池劣化趋势，为蓄电池的日常运维、均衡维护、更换决策提供量化参考依据，适配铅酸蓄电池、磷酸铁锂电池等多种主流蓄电池类型的检测需求。

二、产品核心特点

整机采用轻量化紧凑设计，机身小巧便携，单手即可握持操作，完全适配户外基站、变电站蓄电池室等不同场景的移动巡检需求。

功能集成度高，覆盖单节电池精准测量、整组成组电池批量检测、简易波形观测三大核心功能，一台设备即可满足蓄电池运维的基础检测需求。

操作交互兼顾两种模式，既支持物理按键快捷操作，也支持全触摸屏触控操作，不同使用习惯的运维人员都能快速上手。

三、核心技术指标

测量范围：内阻覆盖0.0mΩ~100mΩ全量程，端电压覆盖0.000V~16V，适配绝大多数低压蓄电池的检测场景。

最小测量分辨率：内阻可达0.01mΩ，端电压可达1mV，可精准捕捉蓄电池内阻的微小变化，提前发现早期劣化隐患。

测量精度：内阻测量误差为±2.0%rdg ±6dgt，端电压测量误差为±0.2%rdg ±6dgt，测量数据稳定可靠，符合电力行业蓄电池检测精度标准。

显示配置：搭载240×320分辨率24bit全彩3.5英寸TFT LCD显示屏，搭配全贴合触控面板，显示清晰操作流畅。

存储配置：内置16M字节FLASH存储空间，可存储大量检测数据，同时配备标准USB接口，支持外接U盘扩展存储，方便数据批量导出。

供电配置：内置大容量可充电锂电池，满电状态下可连续工作5~6小时，满足一整天的现场巡检需求；同时标配AC100~240V宽幅输入电源适配器，输出DC8.4V-1A，适配不同地区的市电充电场景。

四、仪表基础功能

电池测量：支持单节蓄电池独立检测、整组成组蓄电池批量检测两大模式，同步完成内阻、端电压采集，自动生成蓄电池性能评估结果。

简易示波器：集成基础示波器功能，可实时观测电压波形，辅助排查蓄电池回路的电压波动异常。

数据管理：支持所有测量数据的本地存储、历史记录回放、离线查阅，可一键将整组检测数据转存至U盘，方便后续在电脑端生成正式检测报告。

系统管理：集成计量校准、系统时间设置、多语言切换、固件升级、版本信息查询等配套功能，满足仪器的日常维护、精度溯源需求。

五、标准化操作指导

5.1 仪表开机与关机操作

仪器机身左侧设置独立物理电源开关，将开关拨向上端即可开机启动，拨向下端即可完成关机操作。开机后仪器自动完成硬件自检，直接进入开机主界面，全程无需额外等待。

5.2 主菜单界面说明

开机后点击屏幕任意区域，即可跳转进入仪器主菜单。界面右上角显示字母“U”，代表当前U盘已正确插入识别；点击屏幕左上角的截图图标，可直接将当前屏幕画面保存至外接U盘中，方便快速留存关键检测界面。

5.3 电池测量功能操作

5.3.1 单节电池测量

在主菜单点击“单节测量”选项，依次选择对应被测电池的电压类型、电池类型，手动输入电池编号，确认所有参数无误后，点击触摸屏上的“开始测量”按钮，仪器即可自动完成该节蓄电池的内阻、端电压全流程测量，数秒内即可输出检测结果。

5.3.2 成组电池测量

进入成组电池测量界面，操作逻辑与单节测量保持一致，依次选择电压类型、电池类型，手动输入对应蓄电池组的站点编号、组号、整组电池总数量，确认参数无误后点击“开始测量”，即可按顺序完成整组所有蓄电池的批量检测，所有数据自动按组归类存储，无需手动逐条记录。

5.4 示波器功能操作

在主界面双击“示波器”菜单项，即可进入简易示波器功能界面，可实时采集显示被测回路的电压波形，完成基础的电压动态观测，辅助排查蓄电池充放电过程中的电压异常波动问题。

5.5 数据管理功能操作

在主界面双击“数据管理”菜单项，即可进入数据管理界面，界面内自动分类展示所有单节电池测量记录、成组电池测量记录，支持选中单条记录打开回放完整检测数据，可将选中记录一键转存至外接U盘，也可删除无用的历史记录，同时支持一键格式化所有本地存储数据，快速清空存储空间。

5.6 系统管理功能操作

进入系统管理界面，可完成时间设置、参数校准、系统固件升级、语言选择、版本信息查询五大类系统配置操作。

时间设置‌：依次进入“系统管理”→双击“时间设置”，自动弹出日期和时间配置对话框，手动输入当前准确的年、月、日、时、分、秒，点击“确定”即可完成系统时间同步，保证所有检测记录的时间戳准确无误。

参数校准‌：依次进入“系统管理”→双击“参数校准”，系统自动弹出密码输入窗口，输入校准专用密码88888888，验证通过后即可进入校准功能菜单。

零点校准：进入零点校准界面，点击“校准”按钮，屏幕显示“正在校准…”即启动零点校准流程，校准完成后界面提示“校准完成！”，单次校准结束，再次点击“校准”可重复执行新一轮零点校准。

电压校准：进入电压校准界面，支持四个测量通道的电压校准，每个通道设置两个校准点。校准需从大电压档位开始操作，以12V档位为例，该档位最大测量值为1600mV，校准点不可超过该数值，先将可调直流电源输出调整至1450mV，用高精度万用表测出实际电压值，将数值填入“实际值1”输入框，点击“校准”完成第一个点校准，仪器自动跳转至第二个校准点，将直流电源调整至980mV，用万用表测出实际数值填入“实际值2”，点击“校准”即可完成该档位电压校准，按相同流程完成所有档位校准后，进入“保存参数”菜单完成校准数据存储，电压校准全部结束。

内阻校准：进入内阻校准界面，依托配套的标准电阻完成内阻测量系数校准，操作逻辑与电压校准类似，每个内阻档位设置两个校准点。以0.5mΩ档位为例，先夹上0.25mΩ标准电阻，点击“测量”，完成后在“实际值1”输入框填入250，点击“校准”完成第一个点校准，再夹上0.5mΩ标准电阻，点击“测量”后完成第二个点校准；其余档位按对应标准电阻完成校准，全部档位校准完成后进入“保存参数”菜单存储数据，内阻校准流程结束。

相位校准：进入相位校准界面，先选择对应测量频率，点击“继续”进入相位校准操作页，在对应档位夹上匹配的标准电阻，以0.5mΩ档位为例，夹上0.5mΩ标准电阻后点击“测量”，再点击“校准”即可完成该档位相位校准，仪器自动跳转至下一个档位，按相同流程完成所有档位校准后，进入“保存参数”菜单存储数据，相位校准全部完成。

保存参数：进入保存参数界面，系统自动弹出密码输入窗口，输入专用密码12345678，验证通过后所有校准参数将永久写入仪器，不会因关机丢失。

触摸屏校准：进入触摸屏校准界面，依次点击屏幕四周的边缘区域，采集触摸屏最边缘的AD数值，所有点位采集完成后点击“确定”即可保存新的校准参数；点击“默认”可恢复仪器出厂默认的触摸屏校准系数，点击“取消”直接退出本次校准操作，不保存修改内容。

系统更新‌：提前将仪器固件升级映像文件存入U盘，将U盘插入仪器USB接口，进入“系统管理”→双击“系统更新”，弹出软件更新确认对话框，点击“确认”仪器将自动重启，加载U盘中的升级文件完成固件更新，升级完成后自动进入开机界面，即可正常使用新系统；点击“取消”即可直接退出升级流程。

语言选择‌：进入“系统管理”→双击“语言选择”，弹出语言配置对话框，仪器支持中英文双界面，选中需要的语言类型，点击对话框右上角“OK”按钮，即可完成界面语言切换。

版本信息‌：在系统管理菜单双击“版本信息”选项，即可查看仪器当前的系统软件版本号，点击版本显示区域任意位置，即可退出版本信息查询界面。
