SF6气体纯度分析仪使用说明书

文章来源： 日期：2026-07-06

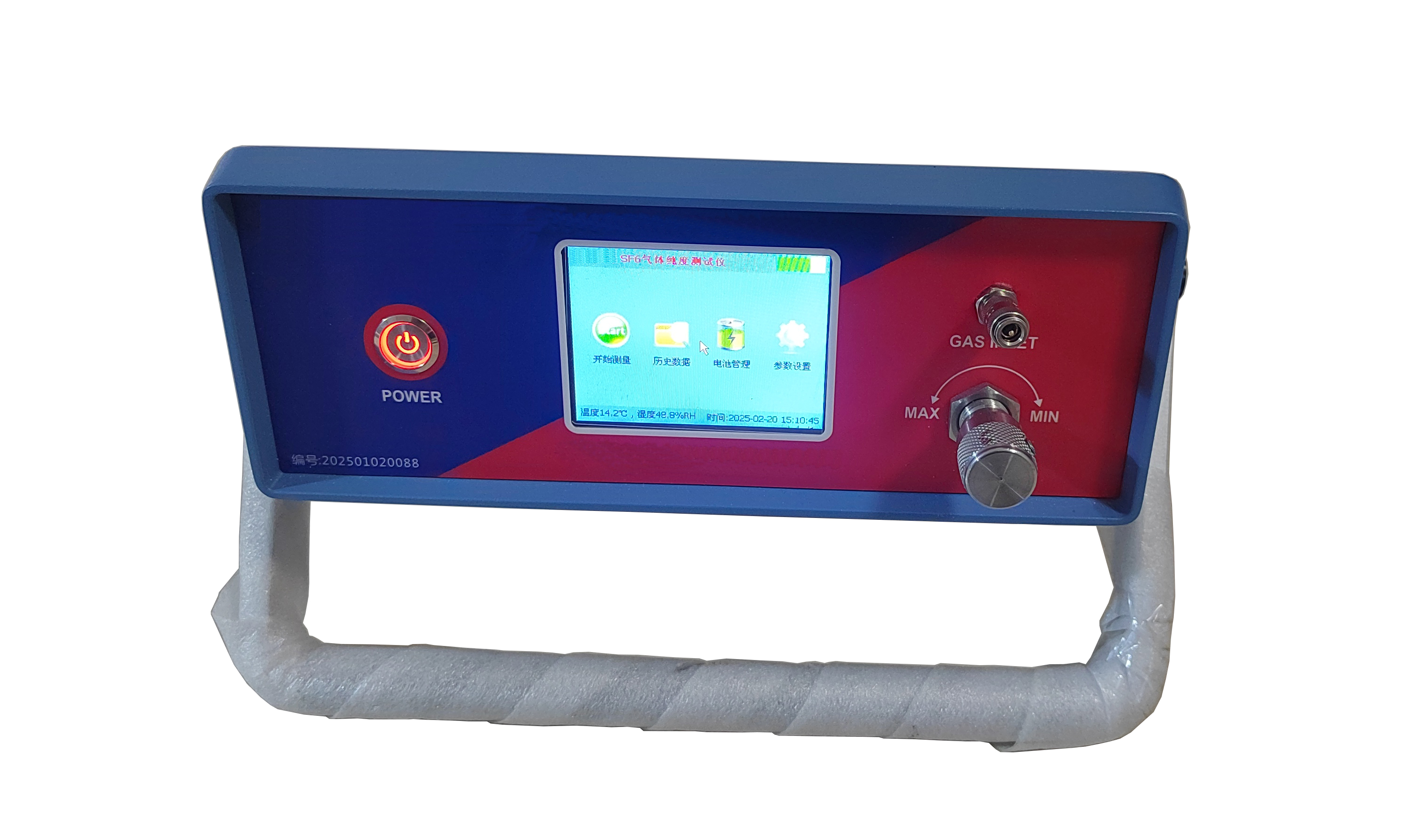

本仪器是电力行业专用的高精度检测设备，核心用于精准测量SF6与空气、SF6与氮气混合气体中的SF6体积百分含量，可快速完成SF6绝缘电缆、SF6开关等高压电气设备内部的气体纯度核验，排查设备内部气体泄漏、混气等异常工况。仪器搭载全彩中文液晶显示屏，所有检测参数实时可视化展示，全流程智能化操作，内置大容量充电电池，支持交直流双模式供电，适配变电站现场、实验室等多场景检测需求。

一、核心产品特性

集成化多参数检测，可同步完成环境温湿度采集与SF6气体纯度测量，单次进气即可输出多项检测指标，无需更换多台设备重复检测，大幅提升现场作业效率。

核心检测单元采用全进口精密传感器，长期运行稳定性强，抗环境干扰能力优异，数据一致性远超行业通用标准。

搭载电子流量实时显示功能，无需外接浮子流量计即可直观掌握进气流量状态，流量调节精度更高。

内置数据存储模块与微型打印接口，检测完成后可直接导出打印纸质报告，无需额外转接设备。

自带整机自诊断功能，开机自动完成硬件自检，同步实时显示剩余电量，避免作业中途断电中断检测。

标配USB数据通讯接口，可直接连接电脑导出历史检测数据，批量生成标准化检测台账。

整机测量重复性误差极低，长期运行数据漂移小，无需频繁校准即可保持高精度检测状态。

测量量程覆盖0~100%全区间，检测精度高，响应速度快，可快速捕捉气体纯度的微小变化。

机身体积小巧便携，全功能集成设计，操作逻辑简单易上手，一线作业人员无需复杂培训即可快速掌握。

支持检测数据快速存储与本地查询，无需人工手动记录，所有检测结果自动归档溯源。

内置6800mAh大容量可充电锂电池，满电状态下可连续工作数小时，完全满足多站点批量检测需求。

二、核心技术参数

SF6纯度测量范围：0~100% 体积比

测量精度：±0.1%

分辨率：0.1%

测量重复性：±0.1%

响应时间：通入90%浓度标准气体时，15s即可达到稳定示值

取样系统配置：内置稳压阀、精密过滤器、电子质量流量计，全程保障进气稳定无杂质

供电模式：交直流两用，内置大容量锂电池，满电后可连续工作数小时

通讯接口：USB2.0，支持数据快速导出至PC端

整机重量：约3kg，便携性优异

三、核心部件与配套附件说明

核心检测传感器组：

纯度传感器：搭载德国smartGAS FLOWEVO红外气体模块，非分光红外检测原理，不受气体湿度干扰，长期稳定性强。

流量传感器：采用美国霍尼韦尔电子质量流量计，无需人工校准即可精准采集进气流量，操作便捷。

温度传感器：进口高精度数字式温度传感器，实时采集环境温度，同步完成温度补偿，避免环境温度影响检测精度。

配套功能部件：

锂电池：6800mAh大容量锂电池，内置过充、过放双重保护电路，使用寿命长。

流量调节阀：精密针形调节阀，可精准微调进气流量，适配不同工况的进气需求。

稳压阀：内置高精度稳压单元，可稳定进气压力，避免现场设备压力突变冲击传感器，延长核心部件使用寿命。

进气接口：采用法国原装自封快插阀，插拔即可自动密封，无需额外缠绕生料带，操作便捷无泄漏。

标准配套附件：

进气管道：标配5米聚四氟乙烯管，耐SF6气体腐蚀，无气体吸附残留。

出气管道：标配5米PU管，导气顺畅不易弯折。

供电电缆：国标AC220V电源线一根，适配现场常规供电接口。

设备转接头：全套SF6电气设备专用转接头，覆盖市面上主流型号的SF6开关、电缆的检测接口。

四、标准化检测操作流程

检测前管路连接：将测量管道的螺纹端与SF6设备专用转接头连接，使用扳手均匀拧紧，关闭测量管道末端的针型阀；将测试管道的快插端插入仪器的进气采样口，排气管道对应接入仪器的出气口；最后将专用转接头与SF6电气设备的检测接口连接，使用扳手拧紧，全程保证所有管路接口密封无泄漏。

仪器开机初始化：打开机身侧面的电源开关，仪器自动进入开机自检流程，整个初始化过程持续10秒，屏幕同步显示硬件检测进度，所有部件自检通过后自动进入待检测界面。

供电状态核验：优先推荐使用AC220V交流电供电开展长时间检测作业；使用内置直流电供电时，查看屏幕右上角的剩余电量显示，当剩余电量低于20%时，需关机充电后再继续检测，避免中途断电导致检测数据丢失。

正式启动检测：完全打开测量管道上的针型阀，通过仪器面板上的流量调节阀微调进气流量，将进气流量稳定控制在500mL/min左右，仪器自动启动SF6纯度检测。首台设备检测时长需预留5~10分钟，完成管路置换与传感器稳定，后续每台设备检测仅需3~5分钟即可输出稳定结果。

检测数据存储：单台设备检测完成后，按下机身面板的“保存”按键，调出存储操作菜单，确认设备编号与检测数据后即可完成本地归档，所有数据自动记录检测时间，方便后续溯源查询。

多设备连续检测：单台设备检测完成后，先关闭测量管道上的针型阀与仪器端的流量调节阀，待管路内压力完全释放后，将转接头从SF6电气设备上取下，更换下一台待检测设备，重复上述连接与检测步骤即可完成连续作业。

检测结束收尾：所有设备检测完成后，先关闭仪器电源开关，拆除所有连接管路，将管路内残留气体完全排空，整理后放回配套铝合金包装箱内。

五、安全使用与维护注意事项

仪器需放置在平稳安全的位置存放与使用，避免高空坠落磕碰，严禁剧烈震动机身，防止内部精密传感器移位损坏。

仪器闲置后再次使用前，需提前检查剩余电量，电量不足时及时补充电量，避免作业中途断电。

充电操作无需打开仪器电源开关，直接将电源线接入AC220V插座即可自动启动充电，单次完整充电时长需10小时以上，保证电池完全充满。

内置锂电池需定期维护，仪器长期闲置不用时，每1~2个月补充一次电量，保持锂电池活性，避免电池长期亏电导致容量衰减。

仪器长期不用时，需装入配套的铝合金包装箱内，放置在干燥通风的试验台或仪器架上，做好防尘、防潮防护，避免内部电路受潮锈蚀。

仪器需每年使用SF6标准气体完成一次精度校准，可直接返厂或送至官方授权的计量机构完成校准，保证长期检测数据的准确性，满足电力行业检测规程要求。
