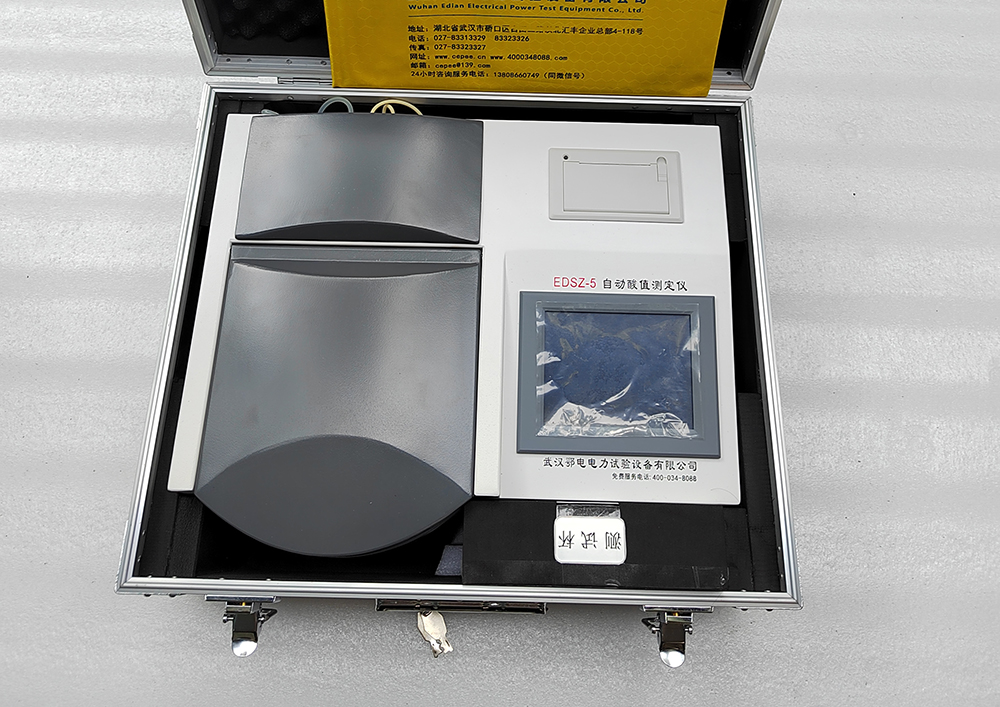

全自动油酸值测定仪使用说明书

文章来源： 日期：2026-06-17

一、概述

本仪器是我公司科研技术人员依据国家标准相关规定，精心研制开发的高准确度、全数字化工业仪器。采用全自动数字化微机控制，以化学分析之酸碱中和反应为基本框架，配以自行开发的背景空白扣除和滴定终点逻辑判定程序，测量精密度和准确度均比较理想。

变压器和汽轮机油酸值的检测是电力系统及工矿企业充油电气设备的常规检验项目。本仪器以单片微电脑为核心，集光、机、电和化学等多学科技术之大成，基本完全替代手工操作，提高了工作效率，减轻了操作人员劳动强度，最大限度减少了有机溶剂等化学药品对人体的危害。

本仪器采用中和法原理，于常温状态下，微机控制自动完成加液、搅拌、滴定及终点判断。采用触摸式液晶屏选择所有工作参数，人机对话界面简洁友好，操作方便，油样平均分析周期约2分钟。可分别显示多至35组测定结果，并可打印输出多项与测定相关的参数。

采用特制试剂瓶盛装萃取液和中和液，试剂采用玻璃容器存储，保证无塑料添加剂污染物。工作过程中使用者无需用手接触有机溶剂，减少化学药品对人体的危害。

根据用户需求，本仪器可分别测定1～3个试样。

二、主要功能及特点

全自动操作：微机控制自动完成加液、搅拌、滴定及终点判断，基本替代手工操作。

背景空白扣除：自行开发的背景空白扣除程序，提高测量准确度。

终点逻辑判定：配以滴定终点逻辑判定程序，精密度和准确度均比较理想。

触摸式操作：触摸式液晶屏选择所有工作参数，人机对话界面简洁友好。

多组数据存储：可显示多至35组测定结果，并可打印输出。

安全设计：试剂采用玻璃容器存储，无塑料添加剂污染；使用者无需接触有机溶剂。

分析速度快：油样平均分析周期约2分钟。

三、主要技术指标

测定原理：中和法（酸碱中和反应）

测定方式：常温状态下微机控制自动完成

试样数量：1～3个（根据用户需求）

油样用量：每杯10.0mL

分析周期：约2分钟/样

数据存储：最多35组

显示方式：触摸式液晶屏

打印输出：支持热敏打印机打印

四、操作步骤

4.1 开机与初始化

插接电源线，打开电源开关，液晶屏显示开机页面。

在开机页面下，按"初始化"键进入初始化页面。

打开油样测定暗室盖，用手轻轻拨动油杯盘，使废液杯位孔偏离滴定位置。取一只油杯放入废液杯位孔内，按"系统清洗"键，系统将自动进行萃取和中和管路的清洗，废液杯承接清洗废液。

系统清洗完成后按"返回"键回到初始化页面。

按"萃取排气"键，同时打开油样测定暗室盖，观察排气状况，直至无肉眼可见气泡排出为止，按"返回"键回到初始化页面。同样步骤进行中和排气操作。如仪器隔天不用，需要按操作进行排气。

初始化操作完成后，按"返回"键回到开机页面，按"设置"键进入设置页面。

4.2 参数设置

在设置页面，按"杯位设定"键进入杯位设定页面，按"选择"键选择杯位号，按"Yes"或"No"键命令该杯位参与测定或不参与测定。

在设置页面，按"时间设定"键进入时间设定页面，按"选择"键选择年、月、日、时、分，按"+"或"—"键改变设定值，然后按"返回"键回到设置页面。

4.3 正式测定

将洁净的样品油杯水平放置在相应的杯位孔内，在每个测定油杯中准确平行注入待测样品油10.0mL，并加入一只搅拌磁棒，盖上样品测定暗室盖。

在开机页面按"开始"键进行测定，显示屏显示测试页面。屏幕在不同测试阶段分别显示"X号杯测试中，请稍后……"、"正在滴定"，测定完成后显示"滴定终点（EP）值"及"测试完毕"等字样。

4.4 数据查阅与打印

测定完成后，本机自动保存35组数据。

按"返回"键进入开机页面，点击"查阅"键进入查阅页面。

点击"上一页"或"下一页"键可查看编号01～35号组数据。

点击"打印"键可通过打印机输出所需数据。

提示：每次测试前必须按照实际杯位设定仪器相应杯位。

五、维护与保养

每次使用完毕，萃取液和中和液输液蠕动泵压板必须松开，防止输液泵管被长期挤压变形和粘连，影响测定精密度和准确度。

每次使用完毕，必须用无水乙醇冲洗中和液、萃取液输液管路，防止沉淀堵塞管路和微型滴定针头。

输液泵管中段日久使用后，若发现明显变形或粘连，应予以维护或更换。更换泵管时，把泵管从蠕动泵的凹槽中取出，换上新泵管，原样装回并与相关部件正确连接即可。

更换萃取液和中和液时，将用尽的溶液瓶取下，换上新溶液瓶即可，更换过程中应注意管路的污染问题。

当二氧化碳和水蒸汽净化剂的颜色明显由粉红色变为灰白色后，应当更换，不应继续使用，否则会影响中和液稳定性，直至影响测定结果的准确度。

更换打印纸：打开打印机放纸仓，将打印纸放入仓中，打印纸光滑面朝向打印机热敏齿的方向，盖好仓盖。

六、注意事项

试剂采用玻璃容器存储，确保无塑料添加剂污染物。

工作过程中使用者无需用手接触有机溶剂。

每次测试前必须按照实际杯位设定仪器相应杯位。

仪器隔天不用时，必须按操作规程进行排气。

净化剂变色后须及时更换，否则影响测定准确度。

每次使用后须松开蠕动泵压板，并用无水乙醇冲洗管路。

如需技术支持，请联系本公司技术服务部。
