电缆测试一体化定位电源使用说明书

文章来源： 日期：2026-06-17

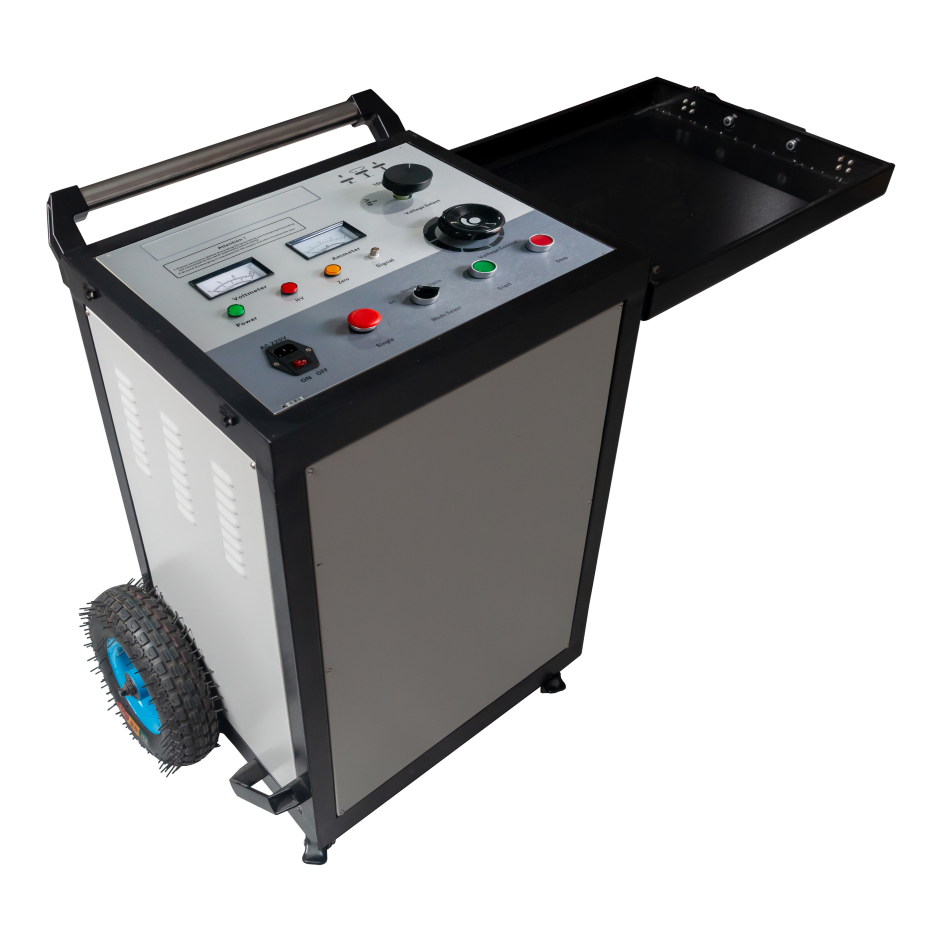

一、产品介绍

本产品是我公司在长期从事电缆故障测试研究基础上最新开发的创新型换代产品，国内领先。满足《中华人民共和国电力行业标准，高压试验装置通用技术条件》。

主要用于35kV及以下电缆故障测试时，高阻故障波形采样放电和故障精确定点使用。

本机采用开关电源原理，体积小、重量轻、操作简便、安全可靠，是其最大特点。整机约16kg，现场使用方便。它替代了约70余公斤的变压器、操作箱、电容器三大件，同时简化了测试电缆时繁琐的现场接线，更好地方便现场人员使用。

二、仪器面板功能介绍

-25kV插座：接故障相A（A、C代表绝缘低的任意两根电缆）

电缆地：接故障相C

系统地：接测试端系统地（配电柜地排或配电室墙上接地铝排）

220V：市电220V输入插座

开关：主机升压启动开关

"降压/升压"电位器：调节主机输出电压，范围0kV～25kV

电压表：显示工作电压值

放电球隙状态指示：调节显示球间隙的工作状态

最小间隙：二极管指示灯。灯亮表示两个球间隙短路，0间隙，设备已放电

最大间隙：二极管指示灯。灯亮表示球间隙已达到最大值，击穿电压约25kV

球合降压：点动式开关，控制球间隙闭合。长按住开关，动铜球向静铜球移动，短路后"最小间隙"灯亮，开关自动停止。继续长按，主机无反应

球合升压：点动式开关，控制球间隙分开。长按住开关，动铜球向静铜球反向移动，移动到最大开距，"最大间隙"灯亮，开关自动停止。继续长按，主机无反应

三、测试功能

可用于35kV及以下电缆故障测试时高阻故障波形采样放电，以及电缆故障精确定点时击穿电缆故障点，给定点提供脉冲冲击高压电源。

具有电压调节及自动稳压功能

具有开路、短路自动保护功能

输出电压值液晶显示

高压放电球间隙电动可调

球间隙电动调节放电

四、产品特点

设备操作绝对安全

体积小（360mm × 260mm × 330mm），重量轻（16kg）

可连续工作4小时

操作简单，现场使用方便

五、主要技术指标

最高工作电压：≮25kV

最大工作电流：≮30mA

显示电压值误差：＜±2%

放电能量：≮2450J / 3.5s

最小放电周期：3.2秒

工作电源：交流220V ±10%，50Hz

工作温度：-10℃ ～ 50℃

工作湿度（相对）：≤80%

海拔高度：1000米以下

最大功耗：＜1.5kVA

脉冲电容：4μF / 25kV

六、使用步骤

使用前请仔细阅读本说明书及现场接线图。

按照接线图将设备的3根连线（高压输出线、电缆地线、系统地线）按图纸接好，接牢靠。

给设备通电，"最小间隙"指示灯亮，显示屏显示-00.0kV。

设置放电球间隙的击穿距离（1mm间距，击穿电压约3kV）。根据现场电缆故障阻值情况，按"球分/升压"开关，观察设置好球间隙的位置。

打开开关，调节"降压/升压"电位器升高电压，球间隙放电后，保持击穿频率在3～4秒每次，停止升压。此时可开始进行冲闪取样或现场定点工作（升压电位器范围：0kV～25kV可调）。

停止设备工作。关闭"开关"，将"降压/升压"电位器旋转至"降压"位置。

按"球合/降压"开关，至"最小间隙"灯亮，表示放电完毕，电压表显示"-00.0kV"。

使用放电棒给电缆放电完毕后，拔掉220V电源插头，拆除连接线，整理设备。

七、注意事项

请严格按厂家提供的接线图使用。

侧位球隙盒盖长时间使用有污垢时，可逆时针拆卸擦净后使用。

本机替代传统变压器、操作箱、电容器三大件，接线时务必确认高压输出线、电缆地线、系统地线对应正确。

球间隙调节为点动操作，长按至指示灯亮后自动停止，切勿强行继续操作。

放电完毕后，必须使用放电棒对电缆充分放电，方可拆除连接线。

如需技术支持，请联系本公司技术服务部。
