多倍频感应耐压试验测试仪使用说明书

文章来源： 日期：2026-06-04

一、装置特点及工作原理

本装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等全部采用数字控制技术。内置计算机，7寸彩色液晶显示，数据存储可达200组。

采用触摸式操作方式，配备热敏打印机进行汉字打印。

可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可实时调节，选择0.1V、1V、2V、5V、10V），可实现多倍频试验电压输出。

内置LC滤波回路，保证波形畸变率在指标范围内。

由于摒弃了传统的三相五柱式三倍频发生器的产生原理，由此带来如下优点：

a) 体积小、重量轻，便于携带，便于大功率化。

b) 不只产生三倍频，还能产生1、2、3、4倍频的试验电压输出。

c) 操作、接线简单，对现场试验电源容量的要求有很大程度的降低。

二、设备原理说明

多倍频感应耐压试验测试仪（单相）的电源、控制为一体式设计，即电子式多倍频试验控制箱，并设有过流、过压保护。

三、设备接线说明

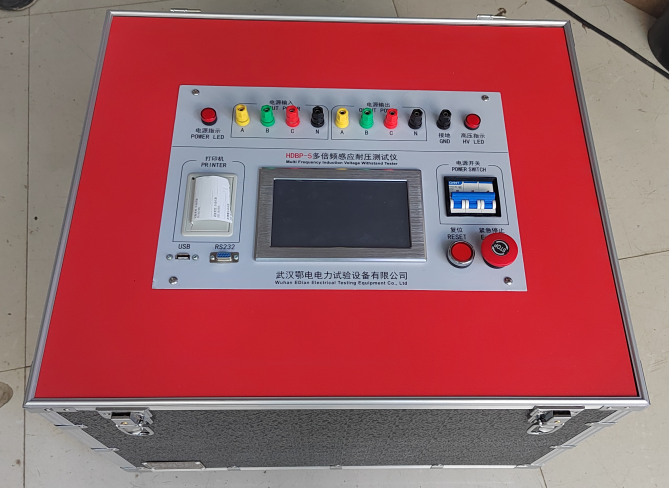

面板示意图

电源输入：HDBP-5多倍频感应耐压试验测试仪输入电源，接入三相四线电源。

输出电源：HDBP-5多倍频感应耐压试验测试仪输出电压0～350V，输出为三相四线电源。

接地：保护接地。

电源指示：将HDBP-5接入三相四线制电源后，打开电源开关，此指示灯亮，表示设备已接入电源。

高压指示：HDBP-5有电压输出时，此指示灯亮，表示设备有电压输出，请注意安全。

触摸显示屏：HDBP-5操作核心，所有使用操作都在触摸屏上进行。

复位按钮：设备在使用中遇到死机或操作不灵时，按此按钮可使设备恢复正常使用。

紧急停止：设备遇到紧急情况时，按此按钮可迅速切断输出电源。

打印机：需要打印数据时，可在历史数据中选定需要打印的数据进行打印。

开关电源：将设备接入三相四线制电源后，打开电源开关，电源指示灯亮，显示屏自检，进入待机状态。

四、设备使用说明

（一）设备接线

在多倍频发生器的输入电源端接上电源，输出端暂不接线。将变频电源箱的接地端（GND）可靠接入保护接地（接地网）。

变频电源箱空试正常后，将其输出电源端与被试品接好线。

当变频电源显示输出电压正确后，才能将仪器（400V，150HZ）输出端与被试品连接，进行耐压试验。

被试品为电压互感器时，加压绕组一般选择容量较大的绕组，通常为辅助二次绕组，且额定电压100/√3；也可以将二次100V绕组串联使用以降低变比，减小输入电流，保护被试品。电压互感器采用非加压绕组进行耐压试验时，一般要加补偿电感（补偿电感另配）。

（二）设备主界面

开机后进入主界面，主界面菜单共三个：功能菜单有"自动试验"、"手动试验"、"历史数据"。菜单的作用是输入要保存到内存的数据记录编号，便于关机后的数据保存和未来的数据检索与打印。

（三）自动试验

在主界面下，点击"自动试验"菜单后，进行参数设置：

输出频率：选择试验电源的频率，50Hz、100Hz、150Hz、200Hz。一般选择150Hz或200Hz。

分压变比：指所配升压变压器的变比。当外接高压分压器测量高压时，指分压器的变比。

目标电压：设定的高压试验电压值。

耐压计时：设置保持试验电压的时间长度。

保护电压：自动默认设定为目标电压的1.1倍。

保护电流：电源输出的保护电流，最大10A。

闪络保护：升压及稳压计时过程中，高压瞬间变化值达闪络保护值，超过此限值，装置自动关断输出。

调压上限/下限：指实际试验电压值同目标电压值的正负误差值。如设定0.4kV，即表明实际升压值低于目标值0.4kV和高于目标值0.4kV都等同于到达目标值，开始计时。

参数设置好后，点击"确定"，进入自动试验界面。

显示参数说明：

输出频率（f）：当前要进行试验的电源频率。

低压电压：变频器输出的端口电压，不是加在试品上的电压。

输出电流：变频器输出的电流。

过流保护：设定的保护电流。

试验电压：该设备的Uab、Ubc、Uca是指隔离变压器的输出电压。进行互感器试验时，如需加分压器，则为互感器高压输出的实时高压（通过电压二次绕组乘以变压比换算）；如接有高压分压器，则为高压实际测量显示值。

目标电压：设定的期望达到的电压值。

耐压时间：试验电压达到目标值后，点击"开始计时"，显示耐压进行的时间。

功能菜单：

启动试验：点击此键，装置开始工作，自动输出电压，直至升至设定电压。

降压停机：开始试验后可操作。点击后，装置骤步降压至0后停机。

紧急停机：发生异常时点击此键，装置快速关断输出。

保存：试验完成后点击此键，自动保存数据。

返回：试验完成后点击此键，回到主界面。

（四）手动试验

在主界面下，点击"手动试验"菜单后，进行参数设置：

输出频率：一般选择150Hz或200Hz。

分压变比：指所测电压互感器的高压额定电压和所加压的二次绕组的变比，当外接高压分压器测量高压时指分压器的变比。

试验电压：设定的高压试验电压值。

耐压计时：设置保持试验电压的时间长度。

保护电压：自动默认设定为目标电压的1.1倍。

保护电流：电源输出的保护电流，最大32A。

闪络保护：升压及稳压计时过程中，高压瞬间变化值达闪络保护值，超过此限值，装置自动关断输出。

调压上限/下限：指实际试验电压值同目标电压值的正负误差值。如设定0.4kV，即表明实际升压值低于目标值0.4kV和高于目标值0.4kV都等同于到达目标值，开始计时。

参数设置好后，点击"确定"，进入手动试验界面。

功能菜单：

启动试验：点击此键，装置开始工作，输出电压。

手动升电压：开始试验后可操作。按设定的升、降压步长，点击一次升高步长设定的电压（U低压）。

手动降电压：开始试验后可操作。按设定的升、降压步长，点击一次降低步长设定的电压（U低压）。

紧急停机：发生异常时点击此键，装置快速关断输出。

降压停机：计时时间到，试验完成后点击此键，降压完成试验。

保存数据：试验完成后点击此键，弹出保存操作界面，可进行数据保存。

返回：试验完成后点击此键，回到主界面。

（五）文件管理

在主界面下，点击"历史参数"菜单后，点击单条试验记录可以打印或查看。

（六）实验结束

关闭多倍频发生器电源开关，关掉市电电源。

依次拆除多倍频发生器输入电源、输出电源连接线。
