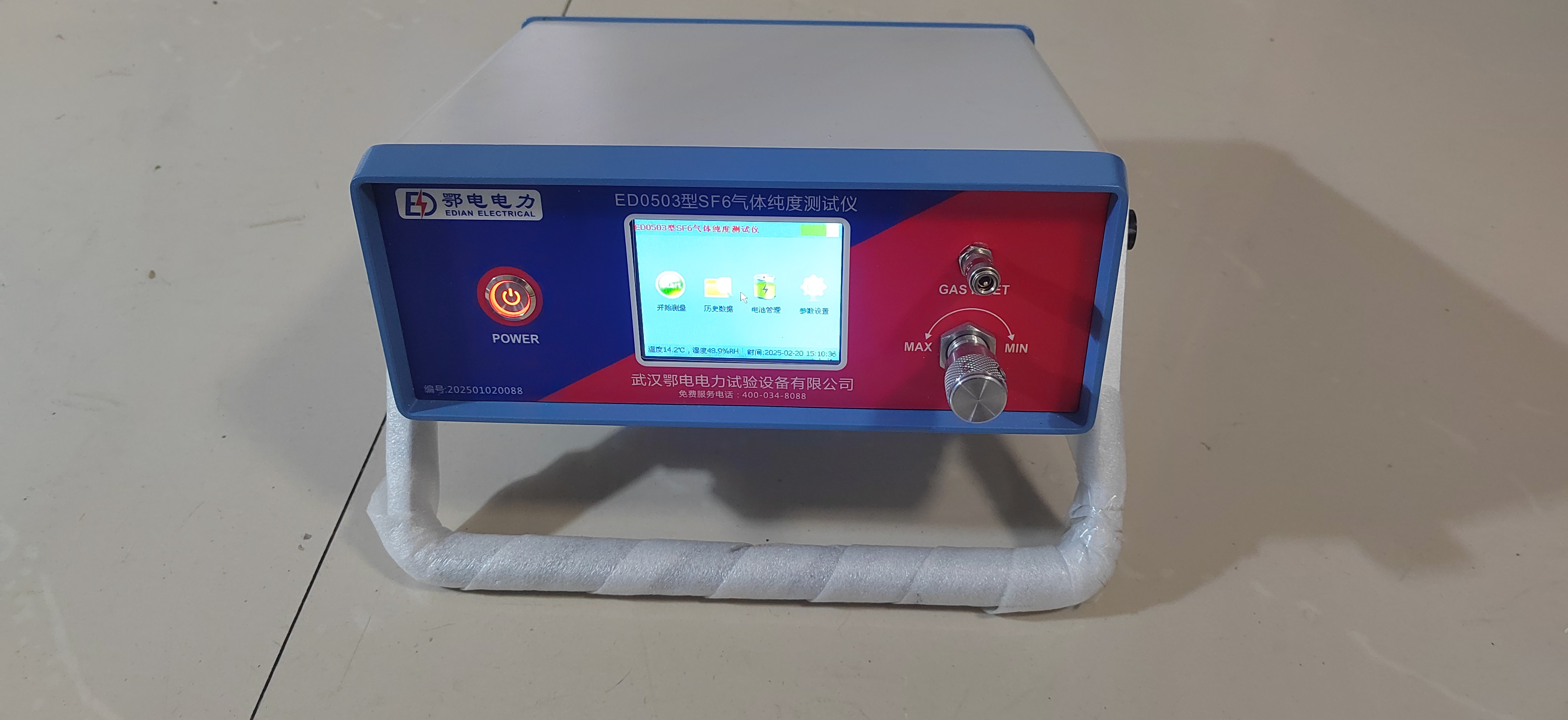

SF6气体纯度测试仪使用说明书

文章来源： 日期：2026-06-04

一、产品概述

SF6气体纯度分析仪主要用于测量SF6与空气、SF6与N2混合气体的SF6气体纯度（百分含量），检查SF6设备（电缆、开关）中的SF6气体纯度（百分含量）。

本仪器采用彩色液晶中文显示，实时显示各种参数，全智能化操作，内置充电电池，交直流两用。

二、产品特点

a) 可测量环境温湿度、SF6纯度于一体，一次测量完成多项指标检测。

b) 全进口精密传感器。

c) 电子流量显示。

d) 测量数据存储、打印。

e) 仪器自诊断功能，智能电量显示。

f) 支持数据通讯。

g) 长期稳定、可靠，重复性高。

h) 测量范围宽，精度高，响应迅速。

i) 体积小、智能化，功能齐全。

j) 具有数据快速存储及查询功能。

k) 交直流两用，内置可充电锂电池，可连续工作数小时。

三、技术参数

SF6纯度（质量比）

测量范围：0～100%

精度：±0.1%

分辨率：0.1%

重复性：±0.1%

响应时间：90%，15s

取样方式：内置稳压阀、过滤器、电子流量计

工作电源：交直流两用，内置大容量充电电池，充满后可连续工作数小时

通信接口：USB

重量：约3kg

四、产品部件名称

传感器

纯度传感器：smartGAS FLOWEVO 红外气体模块

流量传感器：美国霍尼威尔电子质量流量计，使用方便

温度传感器：进口数字式温度传感器

其它附件

电池：锂电池，容量6800mAh，过充保护

流量调节阀：针形调节阀

稳压阀：稳定测量压力，防止压力突变对传感器造成损伤

进气接口：法国自封快插阀

进气管道：标配5米四氟管

出气管道：标配5米PU管

电缆线：电源线一根

配套转接头：一套

五、测量方法

1、连接SF6设备

将测量管道上螺纹端与开关接头连接好，用扳手拧紧，关闭测量管道上另一端的针型阀。

再把测试管道上的快速接头一端插入仪器上的采样口。

将排气管道连接到出气口。

最后将开关接头与SF6电气设备测量接口连接好，用扳手拧紧。

2、初始化

打开仪器电源开关，仪器进入初始化过程，此过程持续10秒钟。

3、检查电量

本仪器推荐优先使用交流电。

使用直流电时，请查看右上角显示的电池电量，如果电量低于约20％，请关机充电后继续使用。

4、开始测量

首先全部打开仪器测量管道上的针型阀，然后用面板上的流量阀调节流量，把流量调节到500mL/M左右，开始测量SF6纯度。

第一台设备测量时间需要5～10分钟，其后每台设备需要3～5分钟。

5、存储数据

设备测量完成后，可以将数据保存在仪器中，按"保存"键调出操作菜单，具体操作方式见下节内容。

6、测量其他设备

一台设备测量后，关闭测量管道上的针型阀和仪器上的调节阀。将转接头从SF6电气设备上取下。

如果需要继续测量其他设备，按照上面步骤继续测量下一台设备。

7、测量结束

所有设备测量结束后，关闭仪器电源。

六、注意事项

仪器应放置在安全位置，防止摔坏，避免剧烈震动。

仪器使用前，应及时充电。

充电时只需将电源线接入交流电插座，无需打开电源开关，仪器将自动充电，充电时间一般需要10个小时以上。

仪器内部使用高容量锂电池，因电池特性，建议仪器长时间不用时，每1～2个月充一次电，以保持锂电池的活性。

仪器不用时应放入铝合金包装箱，并置于试验台或仪器架上，以便防尘、防潮。

仪器每年用标准气体标定一次，可送至厂家或授权单位进行标定，以确保准确性。
