绝缘靴（手套）耐压试验装置 使用说明书

文章来源： 日期：2026-06-02

一、产品简介

本装置根据绝缘靴（手套）的试验规程，并遵从广大用户意见设计生产。有效解决了过去不规则的测试方式，简化了测试手续，提高了测试速度。可更可靠地鉴别绝缘靴（手套）的泄漏电流、绝缘老化、工频耐压等参数，保障试验工作者的安全。

主要特点：

可同时测试3双绝缘靴（手套），并可读取每只的泄漏电流，准确判断不合格品

结构底部装配脚轮，可随意移动

二、工作原理

接入0~220V电源，调节工频耐压试验台，根据试验变压器的电磁感应原理，使变压器产生0~30kV工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。根据绝缘靴（手套）试验规程，读取、记录测试参数。

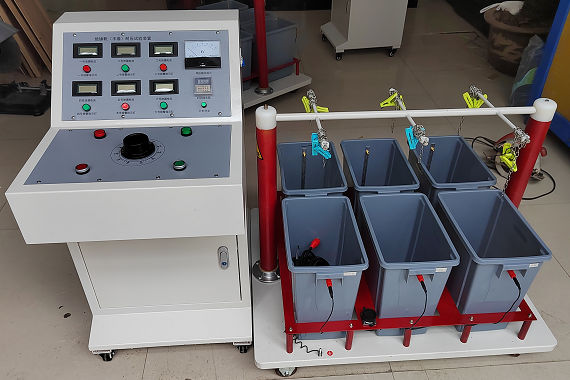

三、结构设计

本产品由两部分组成：

绝缘靴（手套）试验车：由移动托架、盛水水槽、电极杆支撑等组成

绝缘靴（手套）试验台：由变压器及其控制部分组成

四、配套使用方法

1. 安装电极

使用前根据试验车装置，将绝缘撑杆安装在移动托架上，再将电极杆支撑两端插入绝缘撑杆内，最后将电极杆依次装在电极支撑内。

2. 放置被试品

绝缘靴（手套）内盛水不能高于靴（手套）口以下5cm，并确保露出水面的部分干燥清洁。然后将高压电极置于绝缘靴（手套）内并夹好。

3. 接线

将水阻的一端与试验车上的高压输入螺母相连，另一端用35kV高压电缆由试验台的高压出线口引至试验变压器高压输出端A

将盛水槽1~6上的泄漏测量接线端与试验台上的接线端X1~X6一一对应相连

4. 送电前检查

检查总电源是否与输入电源一致（~220V 50Hz）

设定好电流继电器动作值，同时设定好时间继电器的动作值

合上空开，电源指示灯亮，调压器手轮置于零位时零位指示灯亮，此时可送电操作

送电之前一定要检查地线是否接得牢靠，否则有危险

5. 送电操作

按下复位按钮使故障指示灯灭，按下送电按钮，主接触器工作，调压器受电，电源指示灯灭、送电指示灯亮。

6. 升压操作

顺时针旋转调压器手轮，声光报警停止，注视电压表、毫安表的指示，以每秒小于3kV的升压速度升压。当升到所需电压值时，按下计时按钮，并密切关注试验品情况。

7. 判定结果

试验过程中，若泄漏电流大于规定值或试验品被击穿，电流继电器动作，调压器自动断电，泄漏电流超标或被击穿的绝缘靴（手套）对应指示灯亮，切断电源，取下不合格品，然后再升压操作

达到规定电压及耐压时间且泄漏电流不大于规定值时，声光报警，说明产品合格，否则试验品不合格

8. 更换被试品

整个试验过程结束后，切断电源，拆卸绝缘靴（手套），换第二批，重复上述方法进行试验。

五、注意事项

试验过程中，操作人员应保持安全距离操作（空气中每米小于20kV），工频耐压试验台必须可靠接地，接地电阻小于0.1Ω

使用前应测试绝缘电阻，其绝缘电阻值应大于2MΩ

使用前应检查各电气元件触点是否松动，接触是否良好，各保护系统是否能正常工作

使用前，应将绝缘撑杆、电极、电极杆、盛水槽等各部位用酒精擦拭

试验完毕应将水放完，用棉布将各部位擦干。若长期不用，将水槽、电极杆、绝缘撑杆置于干燥通风处保存

工作和存放场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和侵蚀性介质

必须由专业人员操作，并严格遵守操作程序
