自动控制箱使用说明书

文章来源： 日期：2026-06-02

一、概述

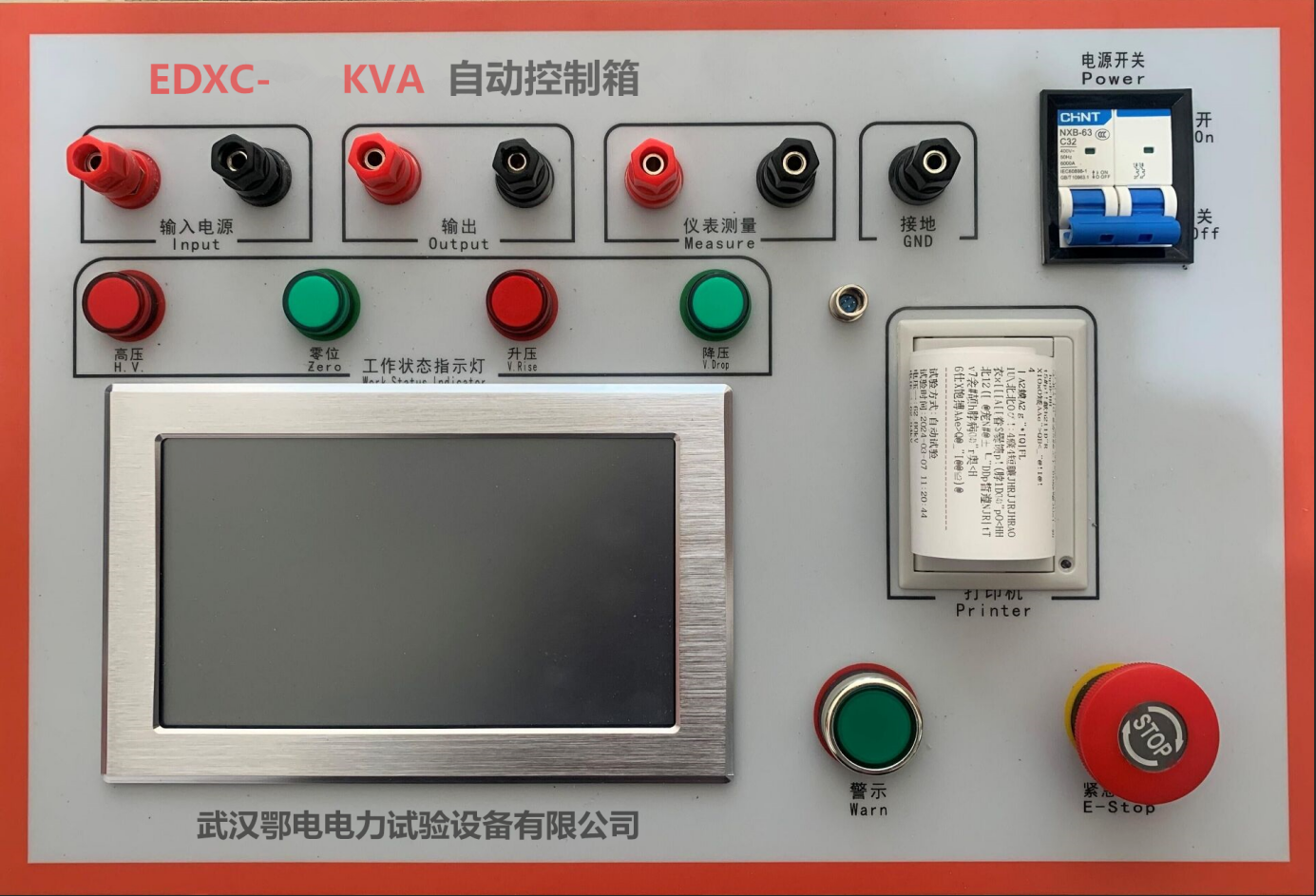

本产品根据 DL/T848.2-2004 行业标准设计生产。全套装置由轻型高压试验变压器和控制箱（台）组成，其中控制箱（台）集调压器、测量、控制及保护等部分于一体。

适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

产品分为一体式装置和分体式装置两类。

二、产品结构

轻型高压试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，增大了绕组间的耦合。产品外壳制成与器芯配合较佳的八角形结构，整体外形美观大方。

三、工作原理

轻型高压试验变压器由高压试验变压器和控制箱（台）组成。控制箱（台）是集调压器、测量、控制、保护及信号等部分于一体的装置。

高压试验变压器采用单框芯式铁芯，初级绕组绕在铁芯上，测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外，系同轴布置结构。通过调节控制箱（台）内的调压器输出电压，接入高压试验变压器的初级绕组，根据电磁感应原理，可获得所需的高压电压。

四、三台串级获得更高电压的接线原理

串级高压试验变压器具有很大的优越性。整个试验装置由几台单台试验变压器组成，单台容量小、电压低、重量轻，便于运输和安装。既可串接成高出几倍的单台输出电压组合使用，又可分开成几套单台单独使用。整套装置投资小，经济实惠。

在第一级和第二级的每个单元试验变压器中都有一个励磁绕组 A1、C1 和 A2、C2。三台串级试验变压器的基本原理如下：

低压电源加在试验变压器 I 的初级绕组 a1x1 上，单台试验变压器 I、II、III 的输出电压都是 V。励磁绕组 A1、C1 给第二级试验变压器 II 的初级绕组供电；第二级试验变压器 II 的励磁绕组 A2、C2 给第三级试验变压器 III 的初级绕组供电。

第二级试验变压器 II 和第三级试验变压器 III 的箱体分别处在对地为 1V 和 2V 的高电位上，所以箱体对地是绝缘的，试验变压器 I 的箱体是接地的。

由此，第一级、第二级、第三级试验变压器对地的额定输出电压分别为 1V、2V、3V；其额定容量分别为 3P、2P、1P。

五、注意事项

按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地。试验变压器高压绕组的 X 端（高压尾）以及测量绕组的 F 端必须可靠接地。

做串级试验时，第二级、第三级试验变压器的低压绕组的 X 端，测量绕组的 F 端以及高压绕组的 X 端（高压尾）均接本级试验变压器的外壳。第二级、第三级试验变压器的外壳必须通过绝缘支架接地。

接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压。

从零开始均匀旋转调压器手轮升压。升压方法有三种可供选用：

快速升压法：即 20s 逐级升压法

慢速升压法：即 60s 逐级升压法

极慢速升压法

电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的 75% 后，再以每秒 2% 额定试验电压的速度升到您所需的额定电压，并密切注意测量仪表的指示以及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。

试验完毕后，应在数秒内匀速地将调压器返回至零位，然后切断电源。

本产品不得超过额定参数使用。除试验必须外，决不允许全电压通电或断电。

使用本产品做高压试验时，除熟悉本说明书外，还必须严格执行国家有关标准和操作规程。可参照 GB311-83《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等。
