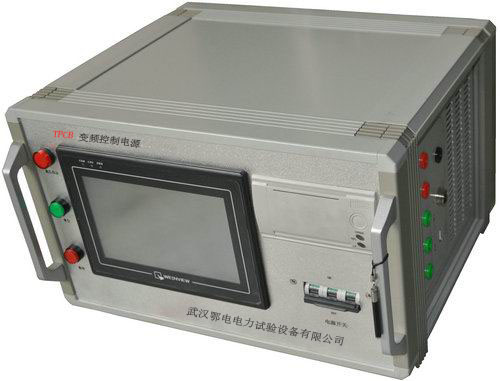

变频控制电源使用说明书

文章来源： 日期：2026-06-01

一、产品概述

本装置主要针对10kV、35kV、110kV、220kV变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

本装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

二、串联谐振的优点

所需电源容量大大减小。串联谐振电源利用谐振电抗器和被试品电容谐振产生高电压和大电流，电源只需提供系统中有功消耗的部分，试验所需电源功率仅为试验容量的1/Q。

设备的重量和体积大大减少。省去了笨重的大功率调压装置和普通大功率工频试验变压器，谐振激磁电源只需试验容量的1/Q，系统重量和体积一般为普通试验装置的1/10～1/30。

改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止谐波峰值对试品的误击穿。

防止大的短路电流烧伤故障点。串联谐振状态下，试品绝缘弱点被击穿时电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或试验变压器方式击穿电流立即上升几十倍，两者短路电流相差数百倍。串联谐振能有效找到绝缘弱点，又不存在大短路电流烧伤故障点的忧患。

不会出现任何恢复过电压。试品发生击穿时因失去谐振条件，高电压立即消失，电弧即刻熄灭，恢复电压的再建立过程很长，不会出现任何恢复过电压。

三、主要功能及技术特点

装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可根据用户需要整定。试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

整个装置单件重量很轻，最大不超过65kg，便于现场使用。

装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度：

全自动模式

手动模式

自动调谐手动升压模式

能存储和异地打印数据，存入的数据编号为数字，方便用户识别和查找。

装置自动扫频时频率起点可在规定范围内任意设定，扫频方向可向上或向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

采用DSP平台技术，可方便地根据用户需要增减功能和升级，人机交换界面更为人性化。

四、技术参数

适用电压等级：10kV、35kV、110kV、220kV

单件最大重量：不超过65kg

工作模式：全自动模式、手动模式、自动调谐手动升压模式

扫频功能：频率起点可任意设定，扫频方向可上/下选择，液晶屏显示扫描曲线

数据存储：支持数据存储及异地打印，数字编号管理

保护功能：过压保护、过流保护、零位启动、系统失谐（闪络）保护

核心技术：DSP平台，串联谐振

五、通用注意事项

本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

操作人员应不少于2人，使用时应严格遵守本单位有关高压试验的安全作业规程。

为保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

各联接线不能接错，否则可导致试验装置损坏。

本装置使用时输出的是高电压或超高电压，必须可靠接地，注意操作安全。

六、常见故障排除

6.1 风扇不能启动

原因：

急停、故障保护、失谐保护后，没有按"故障复位"；

内部温度过高，功率元件热保护。

排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的"复位"键，再启动仪器。

如果依然不能启动风扇，请联系厂家，不可拆卸仪器。

6.2 自动调谐不能完成，找不到谐振点

现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点。

原因：回路接地不好，试验回路接线错误，装置某一仪器开路。

排除方法：

检查接地装置是否可靠，接地连接线是否有断开点；

检查励磁变压器高低压线圈的通断（低压绕组阻值；高压绕组阻值为每个输出端对高压尾）；

检查每一只电抗器的通断（每个绕组阻值）；

检查分压器信号线的通断（高、低压电容量）；

检查分压器高低压电容臂的通断（1孔对芯、2孔对外壳分别导通；1孔对2孔断开）；

装置自身升压时没有谐振点，还需检查补偿电容器的通断。

如果所有部件正常依然没有谐振点，请联系厂家，不可拆卸仪器。

6.3 不能升压到试验电压

现象：

调谐曲线是一条直线，有较低的尖峰；

试验时一次电压较高，高压却较低，甚至未升到试验电压时一次电压已到达额定电压，回路自动降压。

原因：

电抗器与试品电容量不匹配，没有准确找到谐振点；

试品损耗较高，系统Q值太低；

励磁变压器高压输出电压较低；

高压连接线过长或没有采用高压放晕线。

排除方法：

将补偿电容器并接入试验回路，加大回路电容量；

尽可能将多只电抗器串联，提高回路电感量；

提高励磁变压器的输出电压；

干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；

设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。

如果全部处理完后依然不能解决问题，请联系厂家，不可拆卸仪器。
