SF6气体微水检测仪使用说明书

文章来源： 日期：2026-06-01

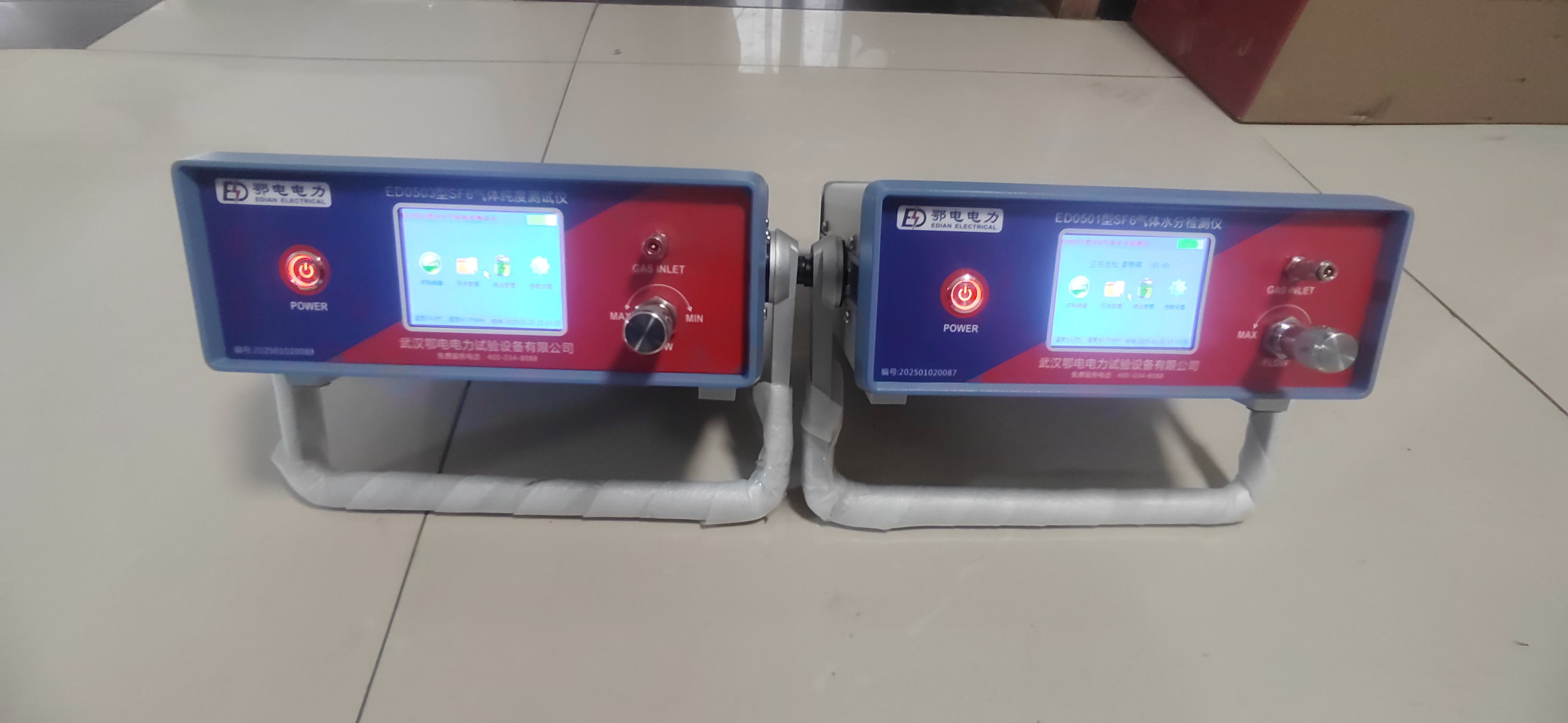

一、产品概述

本仪器采用维萨拉（Vaisala）公司DRYCAP®湿度传感器，专为SF6气体微水含量检测而设计。DRYCAP®传感器用于工业湿度测量已有近60年历史，具有全量程精确可靠、长期稳定性卓越等特点，不受灰尘粒子和大多数化学物污染的影响，极适合工业环境使用。

本仪器是低露点且需控制干点的工业环境的理想选择，配备化学物质清除选项，可在高浓度化学物质和清洁剂环境中进行精确稳定的测量。

二、产品特点

长期稳定，可靠，重复性高

测量范围宽，精度高，响应迅速

探头在结露、特殊污染、油气和大多数化学环境中不受影响

采用专利技术保护气室，加快测量速度

实时测量曲线显示

开机自动执行零点校准

体积小，智能化设计

数据快速存储及查询功能

交直流两用，内置锂电池，可连续工作8小时

649×480真彩触摸屏，嵌入式ARM9系统

三、技术参数

测量范围： -80～+20℃ 或 -60℃～+60℃（根据用户要求选型）

支持单位： ppmv、绝对湿度、相对湿度

露点精度： ±0.5℃（露点温度低于0℃时，传感器输出为霜点）

重复性： ±0.2℃

分辨率： 0.01℃ 或 0.1PPM

响应时间：

+60℃～-20℃：≤0.5min

-20℃～-45℃：≤1.2min

-45℃～-80℃：≤4min

气体流量：

SF6：0.1～0.9L/min（建议测量时调至0.5～0.9L/min）

H2：0.1～0.4L/min

压力测量范围： 0～1.0MPa

探头保护： 不锈钢烧结过滤网

工作电压： 110～220VAC，交直流两用

输出接口： USB1.1规范

操作环境：

温度：-35～+60℃

压力：≤1.5MPa

相对湿度：0～100%RH

样气流速：无影响

进气连接口： 自封快插阀

进气管道： 5米加长四氟管

外形尺寸： 258×240×88（mm）

整机重量： 3.5kg

工作电源： 锂电池（连续工作8小时，过充保护）/ 220VAC交直流两用

选配附件： 标准版管理软件（含报表打印、湿度常用转换工具包），需另行选购

四、工作原理

本仪器采用维萨拉DRYCAP®湿度传感器，基于露点法（镜面法）工作。

其原理为：在恒定压力下，使被测气体以一定流量经过测定室中的抛光金属镜面。镜面温度可人为降低并精确测量。当气体中的水蒸气随镜面温度逐渐降低而达到饱和时，镜面上开始出现露（或霜），此时所测镜面温度即为露点温度。

通过露点与气体中水分含量的换算或查表，即可得到气体中的微量水分含量。

注：露点温度低于0℃时，传感器输出为霜点。

五、操作说明

5.1 开机与校准

仪器开机后自动执行零点校准，无需手动操作。

5.2 气体连接与流量调节

将进气管道通过自封快插阀与被测设备连接。

缓慢打开流量调节针形阀，切勿快速开启，防止压力突变损坏传感器。

调节流量：

SF6气体：0.5～0.9L/min（兼顾测量速度与气体节约）

H2气体：0.1～0.4L/min

5.3 化学清除操作

仪器具备化学物质清除功能，可通过以下两种方式执行：

在线执行：通过控制系统触发

定时执行：按预先设定的时间间隔自动执行

5.4 充电操作

充电方式：仅需将电源线接入220V电源，无需打开仪器电源开关

充电指示：充电时指示灯亮，充满后自动熄灭

充电保护：具备过充保护功能

5.5 数据管理

仪器支持数据快速存储及查询

可选配标准版管理软件，支持报表打印及湿度单位转换

5.6 通信连接

连接通信电缆时，必须关闭仪器和电脑电源，严禁带电操作，否则容易损坏通信接口。

六、注意事项

长时间不使用时，使用前须通高纯氮气30分钟后再进行测量。

使用环境温度为-20℃～+80℃，环境中不得含有足以引起腐蚀的气体，避免剧烈震动。

测量过程中，流量调节针形阀应慢慢打开，防止压力突变损坏压力和流量传感器。

电量指示不足时应及时充电，充电时仅接电源线即可，仪器自动充电。

连接通信电缆时切勿带电操作，须关闭仪器和电脑。

仪器须充足电后存放，长期不用时应经常检查电量是否充足。

七、维护保养

零点校准： 每次开机自动执行，无需手动操作。

化学清除： 根据使用环境定期执行，可在线或定时触发。

探头清洁： 视污染程度检查不锈钢烧结过滤网，必要时更换。

电池保养： 长期存放前充满电，定期检查电量。

氮气吹扫： 长时间停用后，使用前通高纯氮气30分钟。
