ED0309型断路器特性测试系统设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0309

【设备名称】：断路器特性测试系统

【数据来源】：原厂说明书doc

【标签】：断路器出厂综合测试，机械特性，回路电阻，PLC+触摸屏，分合闸时间速度行程，低电压试验，工装自动化测试，RS232/USB数据导出

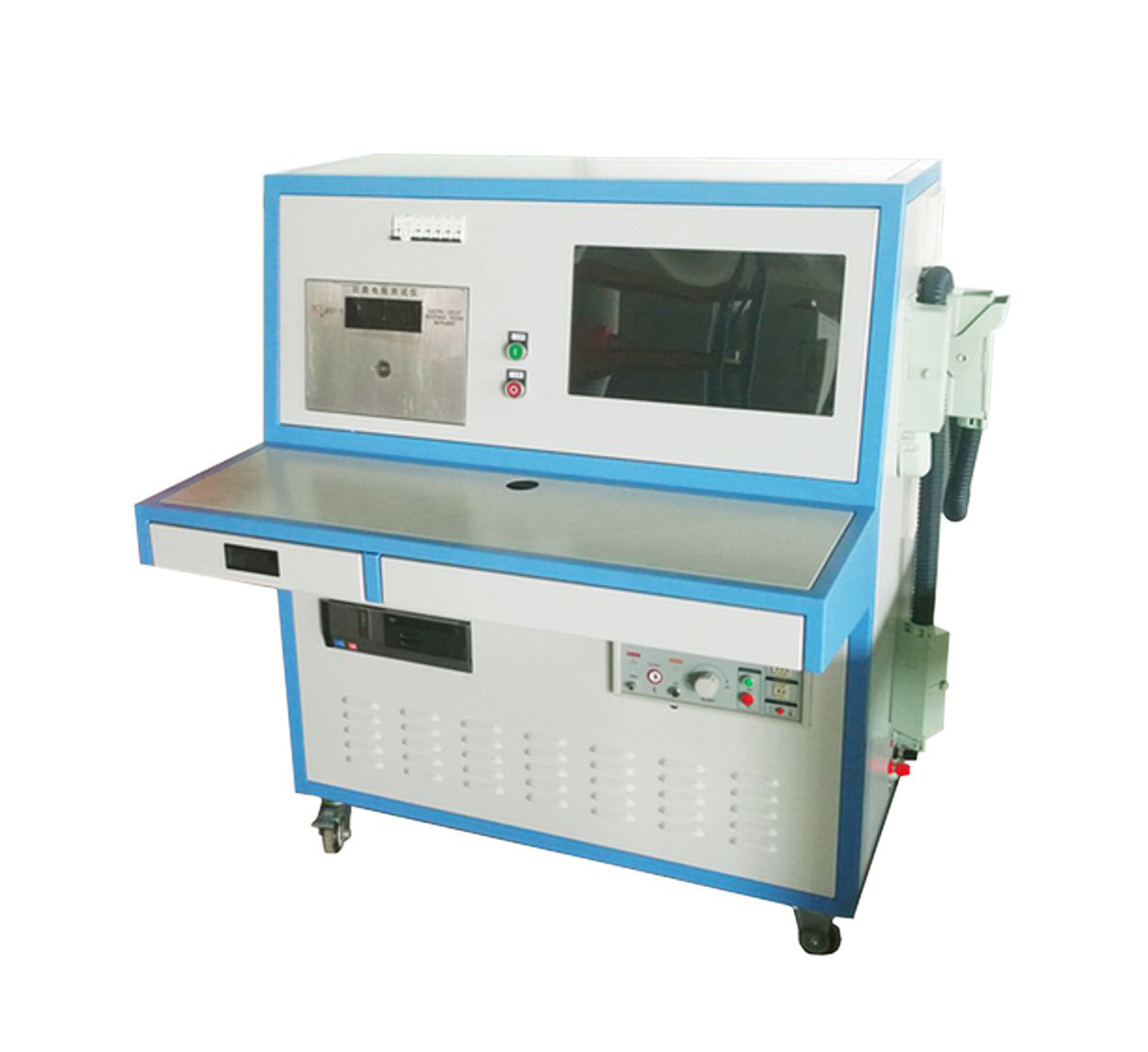

ED0309型断路器特性测试系统为开关厂出厂检测成套设备，以PLC为控制核心、上位机软件协同管控，集成可调交直流操作电源、动特性采集单元、回路电阻测试模块。可全自动完成SF6、真空、油断路器、GIS、负荷开关机械特性、回路电阻检测，还可开展互感器变比、极性测试；开关动作一次即可采集全套特性参数与波形图谱，抗干扰能力强，可在500kV带电变电站环境正常测试，适合断路器生产出厂调试检验。

技术指标：

1、工作条件：供电AC220V±10%，整机容量3KVA；温度-10～40℃，湿度≤80%RH，气压86-106kPa；绝缘电阻＞2MΩ，机壳工频1.5kV耐压1min。

2、机械特性测试

时间：量程4000.0ms，分辨率0.1ms；同期误差±0.1ms

速度：量程20.00m/s，分辨率0.01m/s

行程：真空断路器50.0mm(0.1mm)；SF6断路器300.0mm(1mm)；少油断路器600.0mm

线圈电流：量程10.00A，分辨率0.01A

内置操作电源：DC30-250V/10A数字可调，用于低电压动作试验

3、回路电阻测试

量程0～2999.9μΩ；分辨率0.01μΩ；测试电流DC50A/100A；精度±(0.5%rd+2d)

连续工作时间5-599s；通讯USB、RS232

硬件及成套配件：

1、主控单元：7寸触摸屏（1024×768）；主流品牌PLC控制模块；AD电压变送采集；可调AC0-300V、DC0-300V操作电源；控制执行回路；内置热敏打印机；RS232、USB通讯接口。

2、采集传感器：直线位移传感器、旋转传感器、磁力万向节固定夹具；断口测试线缆。

3、回路电阻测试模块：支持工装快速测量三相回路电阻。

4、配套物料：航空插接控制线束、工装组件；说明书、合格证、保修卡。

面板关键部件释义：

1、触摸屏人机界面：操作电源升降压、额定电压快捷选择（24/48/110/220V交直流）；点动/自动操作；试验参数设置；测试数据波形显示；数据保存、U盘导出、清除记录。

2、PLC：系统控制中枢，管控电源输出、机构动作、数据采集，可对接工厂生产管理系统。

3、可调交直流电源：提供断路器分合闸操作电源，支持30%-110%额定电压磨合、低电压动作试验。

4、传感器接口：接入直线/旋转传感器，采集行程、速度信号；断口接线采集时间、同期、弹跳数据。

主要测试功能：

1、断路器机械特性全项检测：12个断口分合闸固有时间、同相/相间同期；重合闸序列（合-分、分-合、分-合-分）；合闸弹跳时间、弹跳次数、分闸反弹幅值；刚分刚合速度、最大速度；总行程、开距、超行程、过冲行程；分合闸线圈电流及波形。

2、低电压动作试验：机内DC30-250V可调电源，自动考核断路器最低动作电压。

3、回路电阻测试：DC50A/100A输出；支持逐相手动测试，也可配套工装快速采集A/B/C三相回路电阻，自动存储结果。

4、附加能力：互感器变比、极性检测；支持负荷开关、隔离开关测试。

5、数据管理：本机存储试验数据带时间戳；内置打印机打印报告；支持U盘存储，RS232/USB联机电脑；可对接生产线MES管理系统。

标准作业流程：

1、设备可靠接地，将被测断路器固定工装工位；安装直线/旋转位移传感器，接好断口测试线、机构操作航空插头。

2、触摸屏界面选择开关类型，设置交直流操作电源，可直接选用220V/110V/48V/24V额定电压或百分比电压档位。

3、手动点动操作，确认储能、分合闸机构动作、位置反馈正常。

4、启动自动测试，断路器完成一次分合动作，系统自动采集全部时间、速度、行程、线圈电流数据及波形。

5、开展回路电阻测试：采用四端子法，逐相测试；使用专用工装可自动完成A/B/C三相测量，蜂鸣提示，保存数据。

6、数据分析判定，合格数据保存至本机、U盘或上传上位机；可现场打印测试报告；测试结束拆除传感器、测试线缆。

重要使用注意事项：

1、设备供电地线必须可靠接地；工作环境避开爆炸性、腐蚀性气体粉尘。

2、传感器夹具安装牢固，否则速度、行程数据会出现较大偏差。

3、回路电阻测试严格采用四端子测试法，减小接触电阻带来测量误差。

4、航空插头接线必须到位，不同机构通过跳线自动识别，不可错接。

5、系统内置高压操作电源，测试过程禁止触碰机构带电端子。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:断路器出厂综合特性测试系统

[设备型号]:ED0309

[核心用途]:断路器机械特性、回路电阻出厂测试；PLC+7寸触控屏；时间-速度-行程-弹跳-线圈电流全参数采集；内置可调交直流操作电源，低电压试验；支持真空/SF6/油开关/负荷开关；工装快速测三相回路电阻；本地存储、打印、U盘导出，对接产线管理系统

[显示交互]:7寸1024×768触摸屏；操作电源调节界面；点动/自动操作；特性数据波形；回路电阻三相表格；数据保存、U盘导出、清除记录

[工作模式]:断路器机械特性自动测试；低电压动作试验；重合闸特性测试；逐相/工装批量回路电阻测试；数据存储打印；对接上位机产线系统

[关键能力]:一次动作输出全套机械特性参数；强抗干扰适配变电站现场；直线/旋转两种位移传感器；交直流可调操作电源；四端子回路电阻测量；内置打印机，RS232+USB+U盘多途径输出

[供电规格]:AC220V±10%，整机容量3KVA

[性能参数]:时间分辨率0.1ms；速度0.01m/s；回路电阻0-2999.9μΩ，50A/100A测试电流；DC30-250V操作电源

[危险禁忌]:外壳务必可靠接地；传感器安装牢固；回路电阻采用四端子法；航空插头确认插接到位；带电禁止插拔线缆；避开易燃易爆腐蚀性环境；禁止私自拆机维修
