EDSZ-5型全自动油酸值测定仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDSZ-5

【设备名称】：全自动油酸值测定仪

【数据来源】：原厂说明书doc

【标签】：变压器油、汽轮机油，油酸值检测，酸碱中和滴定，多杯位自动测试，蠕动泵加液，系统校准，自动清洗排气，内置打印，触摸屏操作

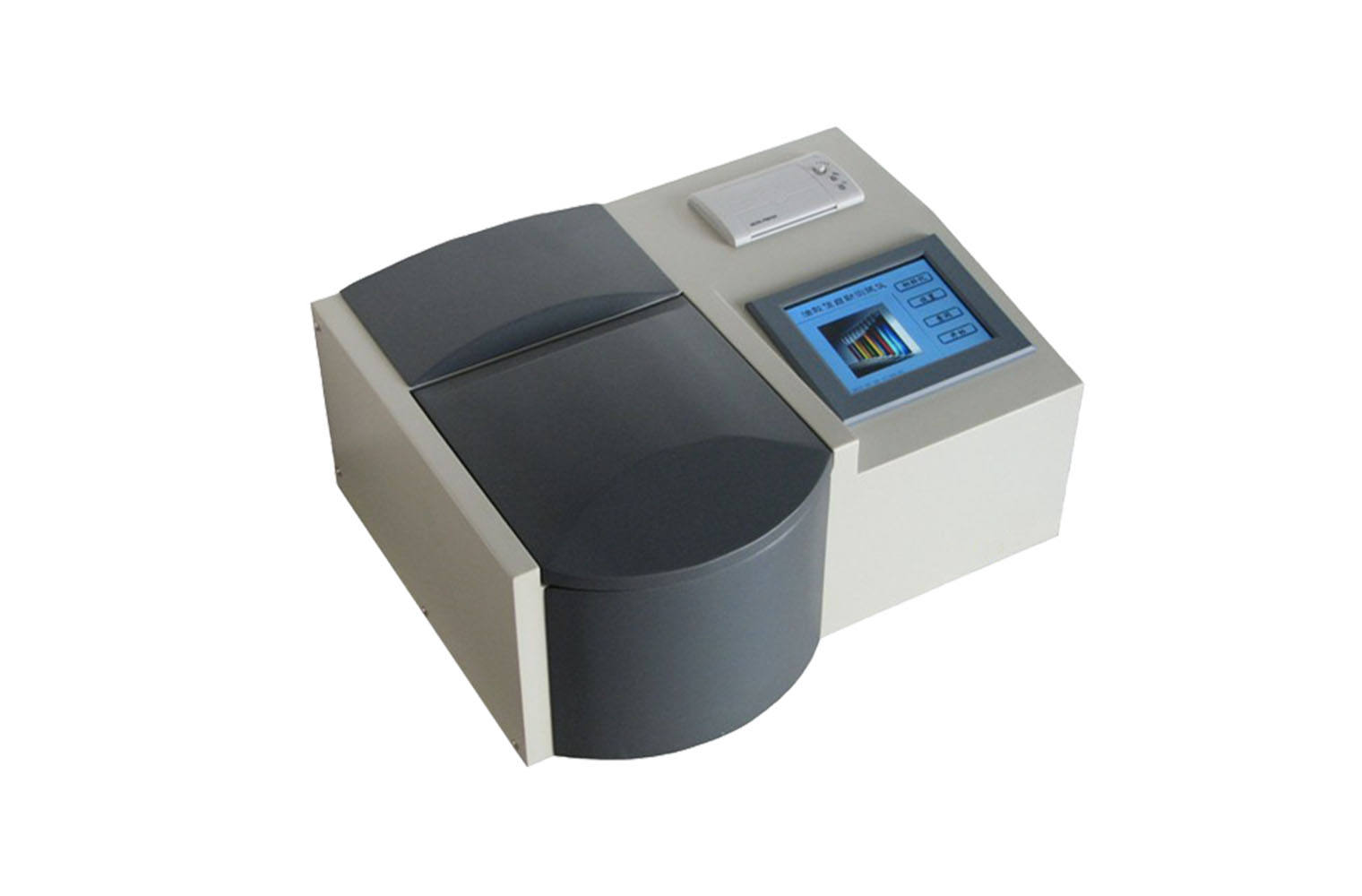

EDSZ-5全自动油酸值测定仪用于变压器油、汽轮机油的酸值检测，基于酸碱中和滴定原理，微机全自动控制整套流程。仪器可实现加液、搅拌、滴定、终点自动判别，内置空白扣除算法，减少人工操作，降低有机溶剂对操作人员伤害；支持1-3个油样同步检测，单样平均分析时长约2分钟；配置5.4英寸彩色触控液晶屏与内置打印机，可存储最多35组测试结果并打印输出。试剂容器做专用设计：萃取液使用玻璃瓶避免杂质污染，中和液采用聚乙烯瓶防止碱液腐蚀；配备中和液平衡气固体净化装置，隔绝二氧化碳、水汽干扰滴定试剂。适合电力试验室充油电气设备油样理化分析。

技术指标：

1、测量线性范围：0.001-0.900 mgKOH/g；最小分辨率0.001 mgKOH/g。

2、相关系数0.999-0.9998；回收率99-102%；重复性RSD：2-5%。

3、测量准确度：0.001-0.100 mgKOH/g，误差±0.003 mgKOH/g；0.100-0.900 mgKOH/g为示值的2-5%。

4、人机界面：5.4英寸彩色中文触摸屏。

5、外形尺寸420×190×340 mm，整机净重约9 kg。

使用环境条件：

工作温度0-40℃；相对湿度≤85%RH；供电AC220V±10%，50Hz；整机功耗＜150W。

硬件及成套配件：

1、主机单元：触控显示屏、内置热敏打印机；油样测定暗室（1-3号样品杯位+废液位）；萃取液、中和液两套蠕动泵组件。

2、配套耗材：电源线、3A保险管；油杯、搅拌磁棒；滴定针头、萃取针头；萃取/中和泵管；各类密封胶塞；萃取液、中和液；标准酸校准溶液；打印纸；说明书。

面板核心功能释义：

1、初始化页面：系统清洗、萃取排气、中和排气；用于管路冲洗、排出泵管内部气泡。

2、设置页面：系统校准、杯位设定、系统时间设置。

3、查阅页面：翻看历史记录，支持打印测试报告；本机最多保存35组结果。

4、开始测试：启动样品自动滴定流程，屏幕实时展示滴定状态、EP终点值。

主要测试功能：

1、油样酸值全自动测定：自动完成加萃取液、搅拌、中和滴定、终点判别。

2、管路预处理：系统清洗；萃取管路、中和管路独立排气，消除气泡带来的滴定误差。

3、系统校准：使用配套标准酸溶液（理论0.067 mgKOH/g）完成整机校准校验。

4、杯位配置：灵活启用/关闭1-3号任意杯位，适配1-3个样品同时检测。

5、数据管理：本机存储35组测试数据，可翻阅、现场打印输出完整测试结果。

标准作业流程：

1、开机上电，进入主界面，点击【初始化】。

2、系统清洗：放置废液杯，执行系统清洗，冲洗整套加液管路。

3、排气操作：依次执行萃取排气、中和排气，直到管路无可见气泡，返回主界面。

4、进入【设置】菜单：

    ①系统校准：1、2杯位放入标准酸溶液，启动校准；合格实测值应接近0.067 mgKOH/g；

    ②杯位设定：勾选本次需要使用的样品杯位；

    ③时间设定：核对或修改系统日期时间。

5、样品准备：油杯加入10mL待测油样，放入搅拌磁棒，放置至对应杯位，关闭暗室盖板。

6、点击【开始】启动测试；仪器自动滴定，屏幕显示测试状态、滴定终点EP值。

7、测试结束；进入【查阅】页面，浏览历史数据，按需打印报告。

维护保养要点：

1、每次试验结束**必须松开蠕动泵压板**，防止泵管长期挤压变形粘连；长期停机需要将中和液泵管拆下，放入专用活化液浸泡保存。

2、每次做完试验，使用无水乙醇冲洗萃取、中和管路，避免沉淀物堵塞针头、管路。

3、泵管出现硬化、变形、粘连，及时更换同规格泵管。

4、CO₂/H₂O净化器内部介质由粉红变为灰白时，必须更换净化器组件，防止中和液变质。

5、打印机按规程更换色带、打印纸。

重要注意事项：

1、系统校准操作务必严格按照说明书，标准酸溶液结果偏差过大会直接影响样品测量精度。

2、样品油样体积/称量重量严格按照要求，保证检测重复性。

3、试剂容器、管路注意防尘防污染，更换试剂时避免管路被污染。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:全自动变压器油酸值测定分析仪

[设备型号]:EDSZ-5

[核心用途]:变压器油、汽轮机油酸值全自动滴定检测；1-3杯位并行测试；自动加液搅拌滴定终点判别；管路清洗、双路排气；标准酸系统校准；本机存储35组数据，内置打印输出；专用试剂瓶与气体净化装置降低试剂变质干扰

[显示交互]:5.4寸彩色中文触摸屏；主界面、初始化、设置、查阅、测试五大界面；系统校准、杯位选择、时间设置；滴定终点EP显示；历史记录翻阅、打印

[工作模式]:管路系统清洗；萃取/中和排气；系统整机校准；杯位启用配置；样品全自动酸值滴定；历史数据查阅、打印

[关键能力]:常温中和法自动滴定，单样约2分钟；0.001-0.900mgKOH/g宽测量区间；空白扣除终点逻辑；蠕动泵加液；专用试剂容器+气体净化；最多保存35组记录；内置热敏打印

[供电规格]:AC220V±10%，50Hz

[性能参数]:最小分辨率0.001mgKOH/g；重复性RSD2-5%；整机约9kg；功耗＜150W

[危险禁忌]:试验结束松开蠕动泵压板；定期乙醇冲洗管路；净化器变色及时更换；系统校准严格使用配套标准酸溶液；泵管老化及时更换；禁止私自拆机维修
