EDHZL-3路径信号产生器设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDHZL-3

【设备名称】：路径信号产生器（搭配数显同步定点仪整套系统）

【数据来源】：原厂说明书doc

【标签】：地埋电缆，故障精确定点，电缆路径寻迹，电缆埋深测试，声磁同步，15KHz路径信号，峰值法，谷值法，锂电池接收机，过热短路保护

EDHZL-3整套设备包含路径信号产生器外加配套数显同步定点仪接收机，专门用于地埋电力电缆作业。可完成三大现场任务：电缆故障点精确定点、地下电缆埋设路径查找、电缆埋深测算。故障定点依靠声磁同步原理；路径探测向外输出15KHz调制信号，采用峰值法、谷值法两种方式判读电缆走向，整套适合市政、电力运维地下电缆检修排查。

技术指标

数显同步定点仪（接收机）

1、距离显示范围0.1-100m，定点定位误差＜0.1m；

2、电磁接收灵敏度＜5μV，音频放大增益＞70dB；50Hz工频抑制＞40dB；

3、供电：7.4V/2600mAh聚合物锂电池；整机功耗＜100mA，满电可连续工作24h以上；

4、工作环境-20℃～+50℃，相对湿度≤80%。

路径信号产生器（信号发射主机）

1、工作频率：15KHz；输出模式支持连续等幅、调制两种模式；

2、输出功率：负载10Ω条件输出功率＞60W；内置过热、过载、短路保护；

3、供电AC220V±10%；工作环境-20℃～+50℃，湿度≤80%。

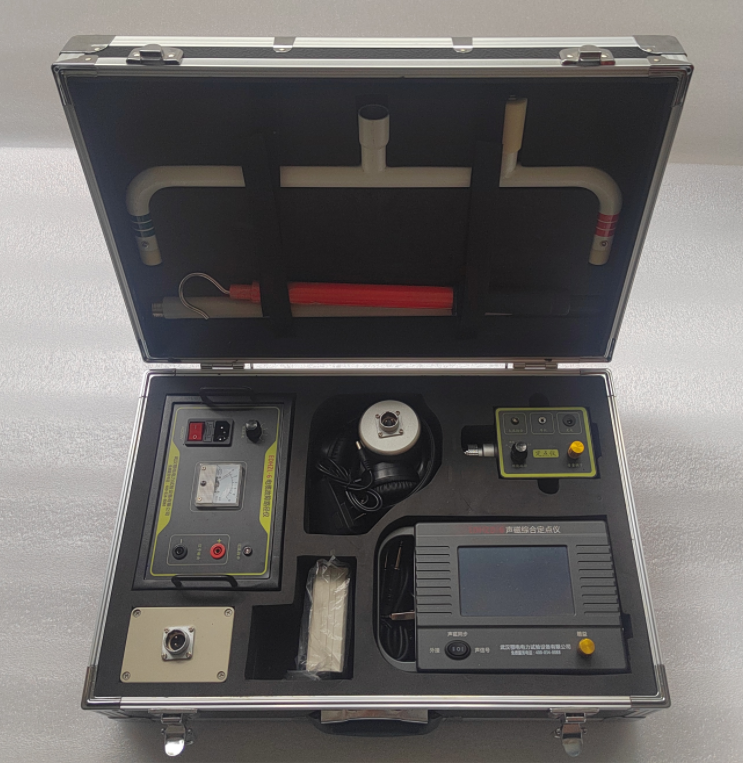

硬件组成

1、路径信号产生器：电压表、输出功率调节旋钮；连续/调制切换按键；Q9信号输出接口；电源开关、AC220V电源插座；红黑信号输出夹。

2、数显同步定点仪接收机：定点/路径功能切换开关、电源开关、音量旋钮、耳机插孔；后置振动传感器Q9输入口、充电插孔；内置电磁探测磁棒，外接振动传感器；数码距离显示屏，耳机监听输出。

工作原理

1、故障精确定点（声磁同步法）：电缆一端施加冲击高压，故障位置发生击穿放电，同步产生电磁波与地面振动声波。接收机同时拾取电磁信号、声波信号，依靠两者时间差换算探头距离故障点的直线距离。故障点正上方：耳机放电声响最大，仪器显示距离数值最小；越过故障点读数又变大；同步触发刷新显示，以此过滤环境杂噪干扰。

2、电缆路径探测：信号产生器向被测电缆铠层注入15KHz调制交变信号，电缆周边向外辐射电磁波；接收机内置磁棒天线拾取磁场信号，依靠耳机音频响度变化判断电缆走向。

    -峰值法：磁棒平行地面，电缆正上方耳机音量最大；

    -谷值法：磁棒垂直地面，电缆正上方耳机音量最小，谷值法定位精度更高。

3、埋深测算：谷值法先定位电缆路径；接收机在声音最小点垂直电缆方向倾斜45°，横向平移探头，再次找到声音最小值，两次测点之间地面平移距离≈电缆实际埋设深度。

操作流程要点

一、电缆故障精确定点

1、前置工序：先用电缆故障测试仪完成故障距离预粗测；尽量先探明电缆大致走向。

2、接线：高压冲击设备接电缆首端，对电缆施加冲击高压。接收机接上耳机、振动传感器，档位拨至【定点】，调大耳机音量。

3、把振动传感器摆放到预估算故障点对应的地面位置。电缆每一次打火放电，仪器数码屏幕同步刷新；沿着电缆走向每隔约50cm移动探头。

4、同步听到冲击对应的放电声响时，读取显示距离；前后挪动探头，找到声响最大、读数最小的点位，该点地下即为故障位置。

设备自带静噪机制：没有检测到高压冲击电磁信号时自动关闭声音通道，隔绝现场环境噪音。

二、电缆路径探测

1、电缆首端：断开电缆铠装与系统大地的连接；信号产生器红夹接电缆钢铠，黑夹子接可靠接地极；电缆另外一端钢铠必须可靠接地。

2、信号源选择【调制】输出模式，调节输出功率。接收机切换至【路径】档位，佩戴耳机。

3、峰值法：磁棒轴线平行地面，音量最大处为电缆路径；

4、谷值法：磁棒垂直地面，音量最小处为电缆路径；

周边有多条并行电缆时容易出现信号串扰，建议从电缆终端向始端反向巡测，减少误判。

三、电缆埋深测量

谷值法确定电缆地面点位；接收机倾斜45°，垂直电缆走向平移探头，再次找到声音谷点，地面移动距离等价电缆埋深。

维护与重要注意事项

1、操作顺序：先完成故障粗测距，再查路径，最后做精确定点；路径不明不建议直接定点作业。

2、接收机充电：使用配套8.4V专用适配器，充电时长≥8小时；适配器灯红转绿代表充满；电池电压低于7V会造成灵敏度下降，需要及时充电。

3、振动传感器、接收机属于精密器件，严禁摔落、猛烈撞击。

4、并行电缆会感应耦合信号，容易造成路径误判，优先从终端往始端逆向巡检。

5、故障排查：敲击振动传感器耳机无声，优先检查耳机、传感器Q9插头是否插牢；其次排查传感器线缆断线；数码变暗、音量变弱，大多为锂电池亏电。

6、设备内部无用户可维修零件，禁止私自拆机，否则丧失保修。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、私自拆机造成的损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:地埋电缆路径及故障定点整套设备

[设备型号]:EDHZL-3

[核心用途]:地埋电缆故障声磁同步精确定点；15KHz信号寻测电缆埋设路径；峰值/谷值两种路径判读；电缆埋深测算；锂电池接收机，具备工频噪声抑制；信号源带过热短路保护

[显示交互]:数显同步定点仪数码距离显示；定点/路径档位切换；音量调节；耳机音频监听；充电指示灯

[工作模式]:故障定点模式；路径探测模式；调制/连续信号输出；埋深测算；静噪抗干扰

[关键能力]:定点误差＜0.1m；最大显示距离100米；谷值法路径探测精度更高；24小时长续航接收机；自动静噪抑制环境噪声；信号源多重防护

[供电规格]:接收机7.4V锂电池；信号产生器AC220V市电

[性能参数]:信号15KHz，输出功率＞60W；接收机灵敏度＜5μV；-20~50℃宽温工作

[危险禁忌]:必须先粗测故障距离再定点；使用原厂专用充电器充电；传感器严防摔撞；并行电缆注意信号串扰，反向巡测降低误判；禁止私自拆机维修
