ED8030型氧化锌避雷器在线监测及分析系统设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED8030

【设备名称】：氧化锌避雷器在线监测及分析系统

【数据来源】：原厂说明书doc

【标签】：MOA在线检测，容性设备介损电容量，穿芯取样传感器，末屏无断口，避雷器全/阻/容性电流，变压器铁心接地电流，相对介损，PT电压基准，锂电池便携，RS232，本机打印，可升级固定在线监测

ED8030氧化锌避雷器在线监测及分析系统，采用TI-DSP+高速16位同步采样ADC；配套外置穿芯式/钳形取样传感器，末屏引线无断口，消除末屏开路安全隐患；既可以便携式带电巡检，也可加装IED模块不停电升级为固定在线监测。可完成氧化锌避雷器全电流、阻性电流、容性电流测试；套管、CT、CVT、耦合电容器等电容型设备介质损耗、电容量测量；还支持变压器铁心接地电流检测。具备电流相对介损、PT电压基准绝对介损两种测量模式，数字滤波抑制谐波与脉冲干扰；整机便携内置锂电池，现场无需停电，适用于变电站高压设备绝缘带电状态评估。

技术指标：

1、电流测量模式：电流1mA-1000mA；相位精度±0.023°；电容比1:10000～10000:1；介损Tanδ-200%~200%，分辨率0.001%，介损精度±(0.5%读数+0.0004)。

2、电压测量模式：电压1-300V；电容10pF-0.5μF；介损指标同电流模式。

3、氧化锌避雷器模式：全电流0-100mA，阻性10μA-100mA，容性100μA-1000mA；阻性电流精度±(5%读数+5uA)；相位精度±0.1°；频率45-65Hz。

4、铁心接地电流：0-1A，分辨率0.01mA，精度±(0.5%读数+0.1mA)。

5、传感器耐受：可承受10A工频、10kA雷电流冲击；检测下限100μA。

6、主机：320×240液晶屏；内置微型打印机；RS232通讯；锂电池连续工作6小时；充电AC220V。

7、存储：可保存255台设备测试数据。

硬件组成：

1、外置穿芯取样传感器：压铸铝防水密封外壳，二次防水接头；末屏引线无断开点，即插即用，无需改动一次末屏接线。

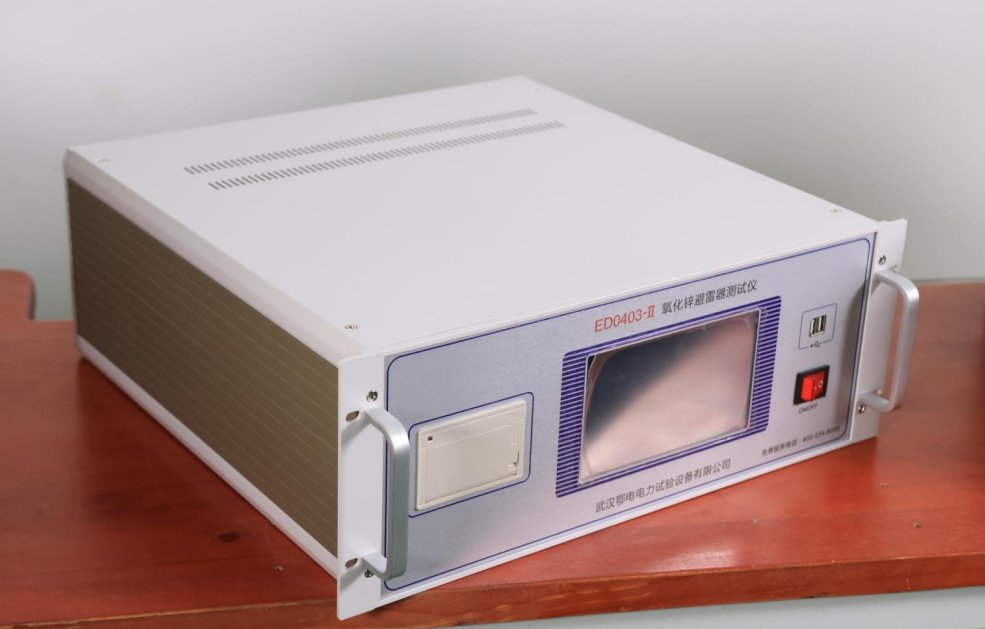

2、便携式检测主机：彩色液晶屏、操作按键、Ix/In电流输入插座、PT电压插座；内置微型打印机、RS232接口、锂电池。

可选扩展：IED监测单元，不停电升级为固定在线监测系统。

主要测试功能：

1、电流方式（相对介损）：同相两台容性设备做对比，测介损差值、电容比值；可规避PT基准带来的角差干扰。录入标准试品Cn、Dn，直接得到被测设备介损、电容量。

2、电压方式（绝对介损）：取PT二次电压作为基准，直接测量试品绝对介损与电容量。

3、氧化锌避雷器测试：采集全电流I、阻性电流Ir、容性电流Ic，评估避雷器老化受潮缺陷。

4、铁心接地电流：仅接入In通道传感器，测量变压器铁心接地电流。

5、数据管理：本机存储255台设备记录，现场打印；RS232导出；可设置系统日期时间。

6、系统升级：传感器保留，加装IED单元，设备不用停电，便携式升级为长期在线监测。

操作流程要点：

1、前期确认：穿芯传感器正确安装；主机可靠接地；接好对应测试电缆；被测信号输入≥100μA，否则无法正常启动测量。

2、电流-相对介损：Ix、In接两只取样传感器；录入标准试品Cn、Dn，启动测试；得到Cx、tgδ；可保存、打印。

3、电压-绝对介损：Ix接试品传感器，PT电压插座接入PT二次基准电压，启动测量获取绝对介损与电容量。

4、避雷器测试：Ix接避雷器基座传感器，PT插座接PT二次电压；测得全电流、阻性、容性电流。

5、铁心接地电流：仅In插座接铁心电流传感器，直接读取铁心接地电流IT。

6、测试结束可保存记录、打印报表；输入端不可随意互换，避免结果错误。

重要注意事项：

1、Ix、In输入通道不可互换，接反会产生错误测试数据。

2、被测回路输入信号不得低于100μA，否则无法启动或自动退出测试。

3、检测仪外壳必须可靠接入地网，否则电磁场干扰会严重降低精度，同时带来安全风险。

4、传感器为无断口穿芯式，严禁改动设备末屏原有接线。

5、微弱信号测量，尽量使用本机电池供电，减少市电带来干扰。

6、在线测试受PT角误差、PT二次负荷、接地电位差、环境温湿度、外绝缘污秽、变电站电场干扰多重因素影响；在线数据适合纵向、横向对比，不宜直接简单和停电预试数据等同。

7、不使用仪器及时关机，节约电池电量，试验前确认电池电量充足。

仪器校验：

采用10kV高压标准电容器、标准介损器搭建校验回路；输入信号≥1mA，仪器电池供电；使用相对测量模式，多次刷新读取稳定数据，核对介损差值、电容比值误差是否在允许范围。

附录说明：

文档附录详细分析影响在线检测结果的各类因素：PT二次基准角误差、PT二次负荷变化、地网电位差、外绝缘污秽湿度、相间电场干扰；给出基准设备比较法、空载PT法、三线圈PT法等现场优化测试方案。

保修条款：发货起一年内免费包修，终身维修技术服务；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:氧化锌避雷器及容性设备在线监测分析系统

[设备型号]:ED8030

[核心用途]:MOA避雷器带电测全/阻/容性电流；套管/CT/CVT容性设备在线介损电容量；相对介损对比模式；变压器铁心接地电流检测；无断口穿芯取样传感器；便携带电检测，可不停电升级固定在线监测；本机存储打印、RS232数据导出

[显示交互]:320×240彩色液晶屏；多测试模式主菜单；介损、电容、电流、相位、频率实时显示；电池电量、系统时间；保存、打印操作

[工作模式]:电流相对介损；电压绝对介损；氧化锌避雷器测试；铁心接地电流测量；记录存取打印；系统时间设置

[关键能力]:末屏无断口取样消除开路风险；DSP+16位同步采样；数字滤波抗谐波脉冲干扰；两种介损测量模式；锂电池便携；可升级固定式在线监测；最多存储255台设备数据

[供电规格]:内置锂电池连续工作6h；充电AC220V

[性能参数]:介损分辨率0.001%；避雷器阻性电流10μA-100mA；铁心接地电流0-1A；传感器耐受10A工频、10kA雷电冲击，检测下限100μA

[危险禁忌]:Ix/In通道严禁互换；仪器外壳必须可靠接地；输入信号不得小于100μA；不允许改动设备末屏原有接线；在线测试注意区分与停电试验数据差异；禁止私自拆机维修
