ED0303A型回路电阻测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0303A

【设备名称】：回路电阻测试仪

【数据来源】：原厂说明书doc

【标签】：断路器回路电阻，100A直流大电流，四线法，击穿触头氧化膜，DL/T845.4-2004，微电阻测量，开关接触电阻

ED0303A型回路电阻测试仪依据DL/T845.4-2004标准，采用**直流100A大电流四线（四端子）测试法**；专门用于高压断路器、隔离开关导电回路接触电阻测量，大电流可击穿触头氧化膜、油膜，真实反映开关接触状态；也适用于其它需要大电流微电阻检测场合；双LCD分别显示电流、电阻，读数稳定抗干扰，体积小重量轻，是电力开关交接、预防性试验常用设备。

技术指标：

1、测量范围：1～1999μΩ；分辨率1μΩ；精度0.5%；

2、输出测试电流：DC 100A；

3、供电：AC220V±10%，50Hz；

4、工作环境：-10℃～40℃，湿度≤80%RH；

5、整机尺寸300×270×200mm；重量5kg（不含附件）。

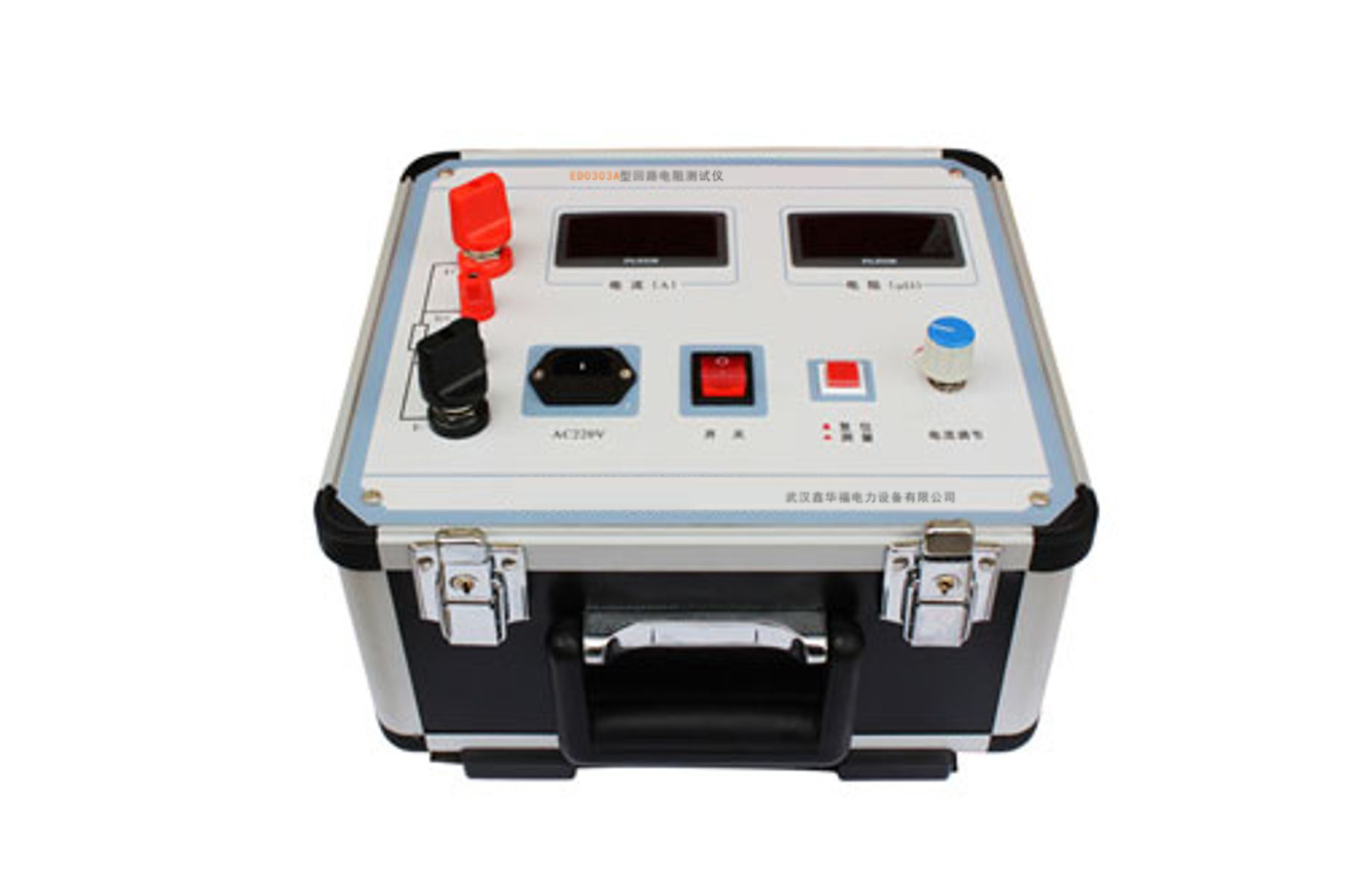

面板端子部件：

电流显示窗口；电阻显示窗口；电源开关；复位/测量按键；电流调节旋钮；AC220V电源插座；I+、I-大电流输出端子；V+、V-电压取样输入端子；外壳接地端子。

工作原理：

电流-电压四线法；I+、I-向被测回路Rx输出直流大电流；V+、V-从被测件内侧采集电压降；仪器通过I、V运算得到回路电阻；电流回路与电压采样回路相互独立，消除测试引线、夹具接触电阻带来的测量误差。

操作流程要点：

1、接线严格执行四线法：**电流夹接试品外侧，电压夹接试品内侧，同极性对应；接线端子务必拧紧，杜绝松动**。

2、仪器外壳可靠接地；**严禁对带电回路进行测试**。

3、接AC220V电源，打开仪器电源开关；调节电流旋钮使输出达到100A；按下【复位/测量】读取回路电阻。

4、若实际输出电流不是100A，需要换算：R=100×(Ro÷Io) μΩ；屏幕显示“1”代表超量程。

5、测试完成关闭电源，再拆除测试夹。

故障简易排查：

1、整机无显示：检查AC220V供电、电源线、保险管。

2、电流显示为0：检查复位/测量按键、电流输出线接触。

3、电流正常、电阻为0：检查V+V-电压采样线接触。

4、电阻偏大或报超量程：电压夹子没有接在内侧；接头氧化；被测电阻超出量程。

成套配件：主机、100A大电流测试线一套、保险管、电源线、说明书、保修卡合格证、产品检定报告。

重要注意事项：

1、禁止测量带电设备回路电阻；外壳必须可靠接地。

2、四线接法不可接错；电流线不可随意更换非原厂线缆。

3、设备存放于通风干燥阴凉环境，防潮防腐蚀气体。

4、内部无可用户维修部件，故障联系厂家售后，禁止私自拆机。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；一年内质量问题免费维修；一年以上有偿终身维修；人为摔落、进水、私自拆机、错接线路造成损坏不在保修范围。

[设备类型]:回路电阻测试仪（高压开关接触电阻）

[设备型号]:ED0303A

[核心用途]:高压断路器、隔离开关导电回路电阻测试；100A直流大电流击穿触头氧化膜；四线法消除引线电阻；微电阻测量，开关交接预试

[显示交互]:双三位半LCD；电流(A)窗口；电阻(μΩ)窗口；电流调节；复位-测量按键

[工作模式]:直流100A大电流四线法测量；非100A下可换算实际电阻

[关键能力]:DC100A恒流输出；1-1999μΩ；0.5%精度；抗干扰读数稳定；击穿触头氧化膜得到真实接触电阻

[供电规格]:AC220V±10%

[性能参数]:分辨率1μΩ；整机5kg

[危险禁忌]:严禁测试带电回路；严格四线接线，电压夹接内侧；端子拧紧；外壳可靠接地；电流线不可随意替换；禁止私自拆机维修
