SF6智能微水测量仪｜DL/T506-2007｜自锁接头｜800组存储

文章来源： 日期：2026-09-14

ED0501F型SF6智能微水测量仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0501F

【设备名称】：SF6智能微水测量仪

【数据来源】：原厂说明书

【标签】：SF6气体微水露点检测，DL/T506-2007，自锁气路接头，大容量数据存储，锂电池供电，GIS、SF6断路器湿度检测

ED0501F型SF6智能微水测量仪为便携式SF6气体湿度检测设备，遵循DL/T506-2007《六氟化硫电气设备中绝缘气体湿度测量方法》；用于GIS、SF6断路器气室的露点、微水(ppm)现场检测；配备德国自锁防泄漏接头，耗气量小；液晶屏同时显示露点、微水、环境温湿度、时间日期、电池电量；内置4Ah锂电池，可存储800组带编号测试数据，适合变电站现场SF6气体湿度普查。

技术参数：

1、露点测量范围：-60℃～+20℃（对应微水0.1-23700ppm）；测量精度±2℃；

2、20℃条件下单次测量时间＜3min；首台设备吹扫3-5min，后续设备1-2min；

3、环境：仪器工作-30℃～+50℃；被测气体环境-40℃～+60℃；环境湿度0-90%RH；推荐测试环境温度5-35℃，优选10-30℃；

4、供电：AC220V；内置4Ah可充电锂电池，充电≥5h，充满可连续工作10h；关机状态接入AC220V即可自动充电；

5、存储：最多800组测试记录，支持6位设备编号；

6、整机尺寸250×100×300mm，重量3kg；

7、气路：德国自锁快速接头，推荐测试流量0.5L/min，单次测定耗气量约0.5L。

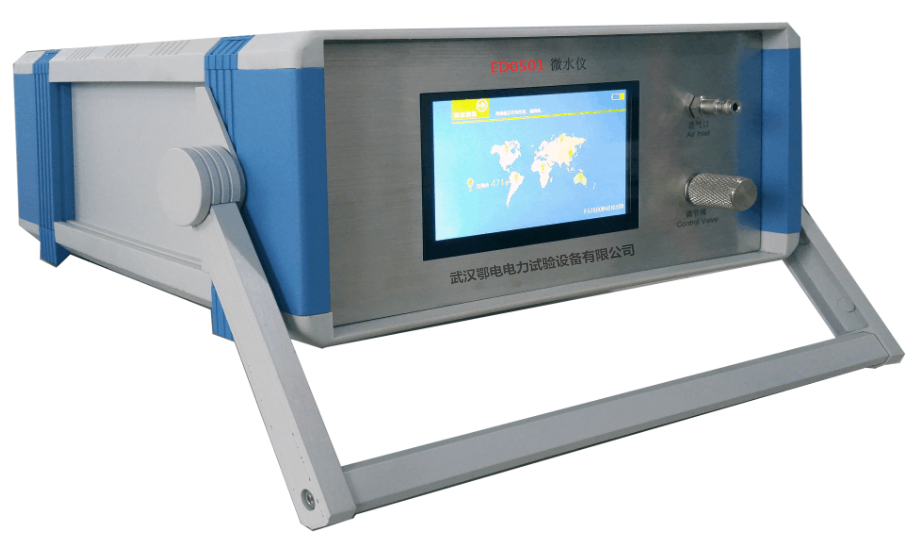

硬件面板：

前面板：进气采样口、转子流量计+流量调节针阀、液晶显示屏、操作按键；可调节支撑支架。

后面板：电源开关、AC220V电源插座、RS232通讯接口、充电电路。

主要功能：

1、实时测量SF6露点、微水ppm、环境温湿度、系统时间、电池电量；

2、数据管理：保存记录（自定义6位设备编号）、浏览历史记录、一键全部删除记录；

3、系统时间校准；

4、优先AC220V市电，无市电依靠内置锂电池野外作业。

操作流程：

1、气路连接：螺纹接头拧紧接SF6设备测试口；测试管快速接头接入仪器进气口，排气管接出气口；关闭管道针阀。

2、检查电池电量，电量低于20%优先充电；优先使用AC220V供电。

3、开机，全部打开管道针阀，调节仪器流量阀稳定在0.5L/min；久置仪器第一台吹扫3-5min，后续设备1-2min，读数稳定后保存数据，输入6位设备编号。

4、切换被测设备：关闭针阀与仪器流量阀，拆下转接头；仪器不关机，重复接线-调流量-测量-保存。

5、全部测试完毕，关闭流量阀，关闭仪器电源。

菜单操作：

1、保存记录：输入最多6位设备编号，保存当前测量数据；

2、查看记录：翻阅历史存储数据；

3、删除记录：一次性清空全部存储记录，删除不可恢复；

4、修改时间：校准仪器系统日期时间。

SF6断路器微水参考标准（20℃，μl/l）

- 出厂/大修：≤150

- 交接试验：≤150

- 正常运行：≤200

- 解体漏气后开断气室：≤300

重要注意事项：

1、仪器禁止检测腐蚀性气体；避免剧烈震动、摔落。

2、长时间闲置后，管路留存湿气，首台设备必须充分吹扫；高温环境尽量选择早晨低温时段测试，保障测量准确度。

3、流量阀缓慢调节，稳定维持0.5L/min。

4、充电接入AC220V即可自动充电，无需开机，充电时长不少于5小时。

5、删除记录操作不可恢复；内部无可用户维修部件，故障联系厂家售后，禁止私自拆机。

成套配置：主机、测试管路、排气管、电源线、说明书、合格证、出厂检验报告、保修卡。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、错误接线造成损坏不在保修范围。

[设备类型]:SF6智能微水露点测量仪

[设备型号]:ED0501F

[核心用途]:GIS、SF6断路器气室SF6气体微水露点现场检测；DL/T506-2007；800组数据存储，锂电池现场作业

[显示交互]:液晶屏显示露点、微水ppm、环境温湿度、时间、电池电量；6位设备编号；保存/查看/删除记录；系统时间设置

[工作模式]:现场采样测量；管路吹扫；本地数据存储管理；AC220V/内置锂电双供电

[关键能力]:德国自锁防泄漏接头；耗气量小；首台需充分吹扫；推荐流量0.5L/min；800组记录存储

[供电规格]:AC220V；内置4Ah锂电池，充电≥5h，连续工作10h

[性能参数]:露点-60~+20℃；精度±2℃；整机3kg；遵循DL/T506-2007

[危险禁忌]:禁止测腐蚀性气体；久置仪器首台充分吹扫；流量缓慢调节；高温尽量选早晨测试；删除记录不可恢复；禁止私自拆机维修
