ED0203B型全自动变压器变比组别测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0203B

【设备名称】：全自动变压器变比组别测试仪

【数据来源】：原厂说明书

【标签】：变压器变比组别，变比误差，匝数比，Y/D/Z/单相，盲测，分接档位，数据存储，热敏打印

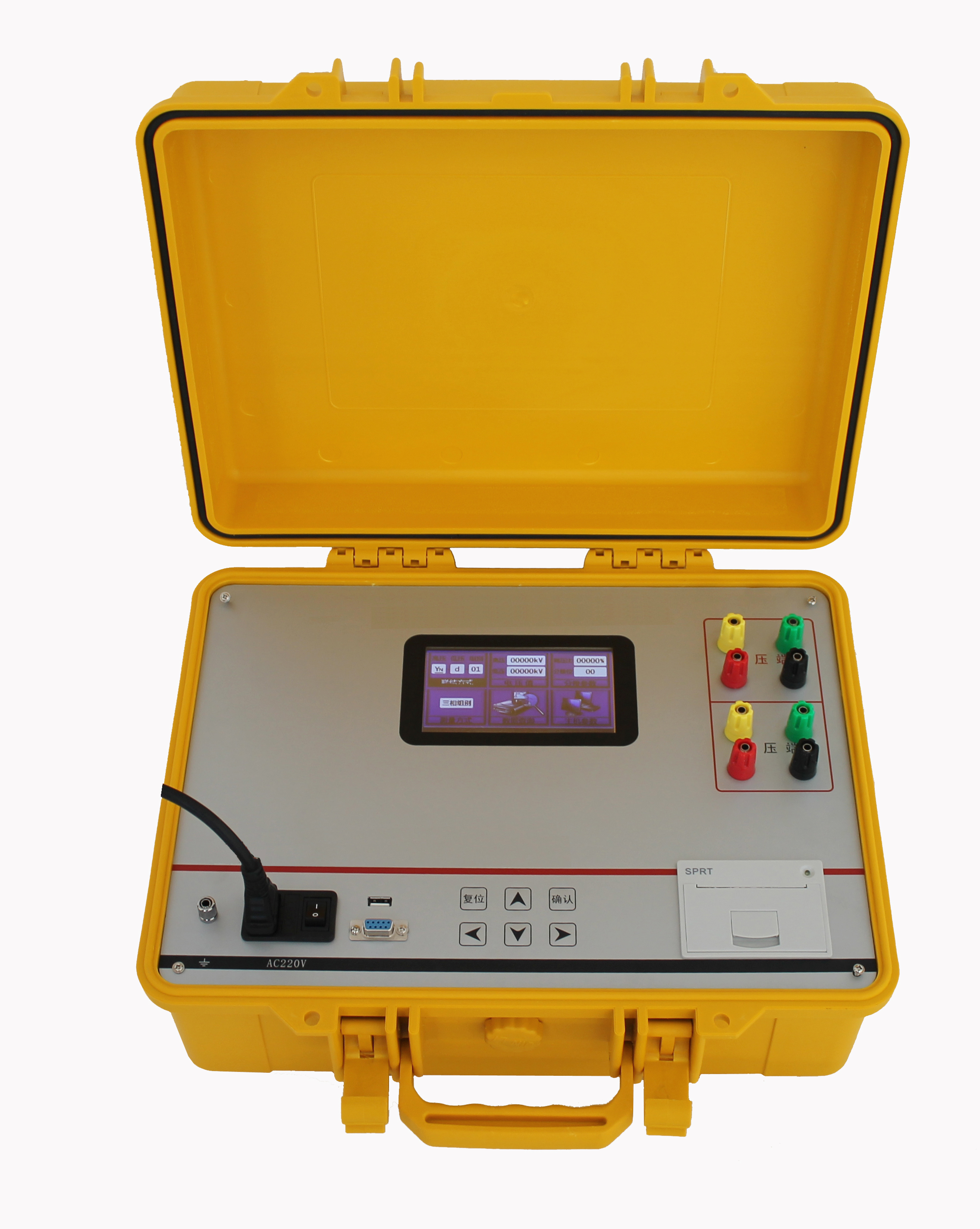

ED0203B全自动变压器变比组别测试仪，用于电力变压器、PT的变比、匝数比、变比误差、接线组别检测；可支持Y、D、Z、单相多种连接方式，具备盲测功能；7秒完成三相全套测试，具备高低压反接、变压器匝间短路保护；本机存储50组记录，内置热敏打印，不掉电时钟，适合工厂出厂、新安装交接、变压器预防性试验。

技术指标：

1、测量量程：0.9～10000；分辨率0.0001；

2、测量精度：≤500：±0.1%；500-2000：±0.2%；＞2000：±0.3%；

3、输出测试电压：160V /10V自动换档；

4、供电：AC220V 50Hz；

5、工作环境温度-20℃～40℃；相对湿度≤85%RH，无结露。

面板硬件：

1、240×128点阵背光液晶显示屏，亮度调节；内置热敏打印机；

2、端子：高压A/B/C，低压a/b/c；仪器保护接地柱；AC220V电源插座（带保险）；

3、按键：复位、返回、确认、打印、上下左右光标键；F1、F2功能软键。

主要功能特点：

1、快速测试：7秒完成三相变比、组别、匝数比、误差测试；支持Z型绕组变压器；

2、盲测模式：盲测变比与组别（盲测需已知高压侧绕组连接方式）；

3、参数可配置：高压接线方式（Y/D/单/Z）、额定变比、分接总数、分接间距；

4、保护机制：高低压反接保护、变压器匝间短路保护；

5、数据管理：本机存储50组试验记录；可单清/全清记录；不掉电系统时钟；热敏打印输出；

6、体积重量小，户内户外均可使用，避开雨淋、强粉尘、暴晒。

操作流程：

1、接线

- 三相变压器：高压A/B-C、低压a/b-c，黄-A/a，绿-B/b，红-C/c，严禁高低压接反；

- 单相变压器：只用黄、绿夹钳，其余夹钳悬空；

- 仪器外壳接地柱可靠接地。

2、开机进入主界面；F2进入参数设置，设置高压方式、额定变比、分接总数、分接间距。

3、F1执行测试；屏幕显示各相变比值、匝比值、误差、组别、当前分接档位。

4、测试完成：F1重测；F2存储；按打印键输出报告。

5、历史记录：主菜单F2调阅历史，F1单条清除，F2全部清除；支持修改系统日期时间。

关键注意事项：

1、19档有载分接开关变压器：参数中分接总数输入17；12分接以后仪器显示分接号比实际小2。

2、仪器分接位置算法默认**高压侧调压，1分接为最高电压档**；如果是低压调压或者调压反向，仪器显示分接号和实际物理档位倒置。

3、测试夹颜色一一对应相别，高低压严禁接反；单相不用的夹子必须悬空。

成套配置：

主机、全套测试线、接地线、保险管、打印纸、电源线；说明书、检验报告、合格证、保修卡。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起12个月质量问题免费包修；终身有偿技术服务；人为摔落、进水、私自拆机、错误接线造成损坏不在保修范围。

[设备类型]:全自动变压器变比组别测试仪

[设备型号]:ED0203B

[核心用途]:变压器/PT变比、匝比、变比误差、接线组别检测；支持Y/D/Z/单相绕组，盲测；分接档位校验，存储打印试验报告

[显示交互]:240×128点阵背光液晶；参数配置；三相测试结果显示；历史记录查阅；系统时间设置；热敏打印

[工作模式]:三相测试、单相测试；盲测模式；历史记录管理，单清/全清记录

[关键能力]:7秒三相快速测试；高低压反接、匝间短路保护；本机50组存储；不掉电时钟；支持多种绕组连接方式

[供电规格]:AC220V 50Hz；输出10V/160V自动切换

[性能参数]:量程0.9-10000；分辨率0.0001；精度0.1%-0.3%分档

[危险禁忌]:外壳可靠接地；高低压严禁接反；相色接线一一对应；单相闲置夹钳悬空；有载分接开关注意档位换算；禁止私自拆机维修
