EDGJ-30型全电脑电力安全工器具力学性能试验机设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDGJ-30

【设备名称】：全电脑电力安全工器具力学性能试验机

【数据来源】：原厂说明书

【标签】：安全工器具拉力试验，液压加载，工控机控制，力-时间曲线，安全带安全绳金具静载荷，安全帽冲击穿刺，双通道传感器，自动保压补力

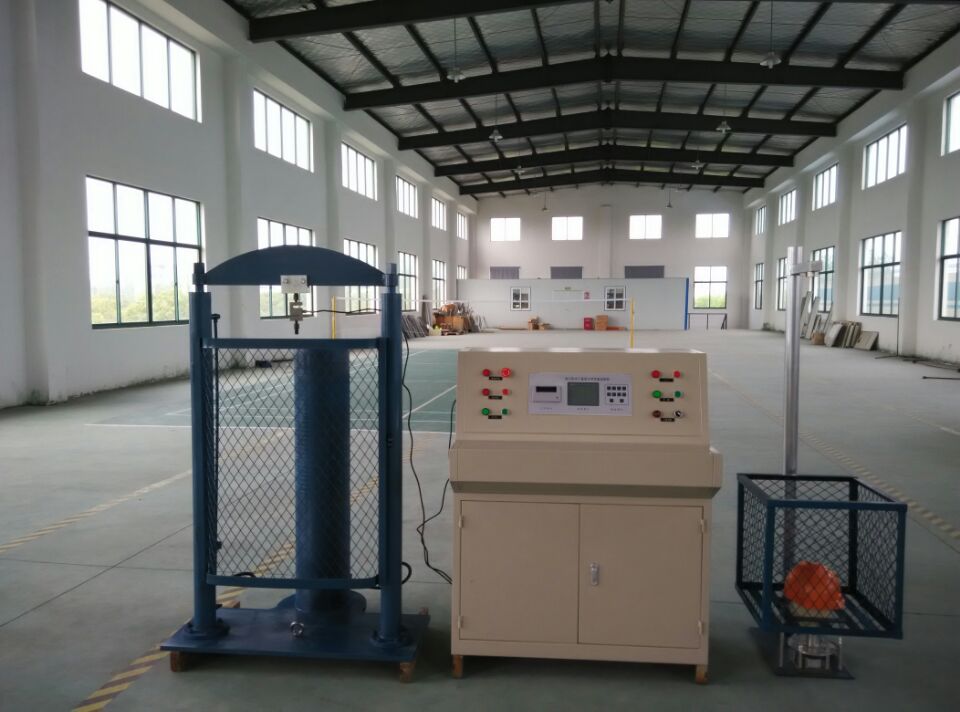

EDGJ-30力学性能试验机采用液压油缸加载+工控采集控制系统，用于电力安全工器具力学静拉力检测；可检测安全带、安全绳、钢丝绳、起重葫芦、滑车、电力金具、瓷瓶静载荷；选配安全帽试验架完成安全帽冲击、穿刺试验；具备自动快慢进切换、力值上下限自动补力、保压计时；实时绘制力-时间曲线，数据库存储记录，可预览打印测试报告；分为受力机架、液压站、工控控制柜三大部分，适用于试验室安全工器具预防性力学检验。

技术与安装参数：

1、供电：三相四线AC380V，额定电流≥20A；

2、液压介质：必须加注46号抗磨液压油，加注约36L；严禁机油、回收油；用油错误损坏液压件不在保修；

3、传感器双通道：1通道最大3kN；2通道最大30kN；

4、设备外形：控制柜1000×750×1200mm；受力架1020×750×1670mm；

5、工作环境：室内0-40℃；

6、软件系统：WindowsXP测力专用测试软件；

7、用户权限分级：管理员（可修改系统全部参数）、检验员（仅执行测试，无参数修改权限）；

8、安全帽判定：冲击试验冲击力≤4.9kN判定合格；穿刺试验观察锥锤是否击穿头模。

硬件系统组成：

1、液压单元：受力机架、双通道力传感器、液压站油缸；选配安全帽冲击穿刺试验架（需膨胀螺丝牢固固定）；

2、工控控制柜：工控主机、显示器键盘鼠标、数据采集模块、电气控制单元；

3、面板实体按钮：电源开关、电机启动、上升、下降、高压/低压、上锤/落锤旋钮；安全帽试验控制盒、电磁铁落锤机构。

软件主要功能模块：

1、测试概要：录入送检单位、试件编号、试件种类名称、测试人员、日期时间；

2、测试控制：传感器零点校准；支持**自动模式、手动模式**；快进、慢进、快退、保持；

3、参数设置：传感器通道选择、额定力值、力值上下限百分比、保压保持时间；

4、实时监视：当前力值kN、保压剩余计时、实时受力曲线、通讯状态；

5、历史记录管理：全部试验数据本地保存，支持查看、单条/全部删除记录；

6、测试报告：预览、打印带曲线图检测报告；

7、系统维护（仅管理员权限）：维护送检单位档案、试件台账、传感器量程、本单位基础信息；普通检验员无修改权限。

标准自动测试操作流程：

1、设备就位，加注46号抗磨液压油；接入三相380V电源，检查电机转向，反转调换三相相序；安全帽架使用膨胀螺丝牢固固定。

2、被测试件牢靠装夹在受力机架；安全帽试验将安全帽固定在头模。

3、开机启动工控机，运行测力软件，使用管理员/检验员账号登录。

4、管理员首次使用在【系统维护】维护送检单位、试件台账、传感器量程参数；后续测试无需重复配置。

5、主界面选择对应传感器通道，调取试件额定力值，设置力上下限百分比、保压时间；执行传感器零点校准。

6、选择自动控制模式，点击【测试】；油缸快进加载；达到额定力60%切换慢进；达到上限进入保压计时；力值跌落至下限自动补力；保压计时结束油缸快退释放试件。

7、测试完毕查看受力曲线，保存记录，预览打印测试报告。

8、安全帽冲击试验：测试盒清零，上锤，电磁铁释放落锤，读取冲击力；穿刺试验更换锥锤，观察锥锤是否击穿头模。

手动模式：直接操作快进、慢进、快退、保持按钮人工控制油缸动作。

维护保养要点：

1、试验作业人员必须与试件保持足够安全距离，试件断裂有弹射风险；紧急险情立刻切断墙面总电源紧急停机。

2、液压油只允许使用46号抗磨液压油，禁止替代油品。

3、**禁止私自调整设备内部校正旋钮**，擅自改动造成精度失准不在保修，设备需要定期送计量机构检定。

4、设备长期闲置停机：每月开机运行2小时，操作电磁阀往复动作，防止阀芯卡死。

5、安全帽落锤试验区域严禁站人。

故障与保修说明：

1、整机一年保修；

2、免责情形：用油不当、私自调校正旋钮、私自改动电气接线、电脑感染病毒乱装软件、违规操作造成损坏，不在免费保修。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；拉力试验人员远离试件断裂弹射方向。

[设备类型]:电力安全工器具液压力学拉力试验机

[设备型号]:EDGJ-30

[核心用途]:安全带、安全绳、金具、钢丝绳、起重工具静拉力试验；选配安全帽冲击穿刺试验；自动保压补力、力-时间曲线采集、报告打印输出

[显示交互]:WindowsXP工控软件界面；实时力-时间曲线；分级用户权限；送检与试件台账；历史记录；测试报告预览打印

[工作模式]:自动加载保压试验；手动油缸点动控制；安全帽冲击/穿刺试验

[关键能力]:双通道传感器(3kN /30kN)；自动快慢进切换；力上下限自动补力保压计时；完整试验数据库；安全帽落锤冲击检测

[供电规格]:三相四线AC380V，≥20A；液压油必须使用46号抗磨液压油

[性能参数]:通道1最大3kN，通道2最大30kN；自动保压补力；选配安全帽试验组件

[危险禁忌]:试验人员远离试件；紧急情况切断总电源；必须使用46号抗磨液压油；禁止私自调节内部校正旋钮；长期闲置每月开机运行防止电磁阀卡死；安全帽落锤区域严禁站人；禁止私自拆机维修
