ED2571数字接地电阻测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED2571

【设备名称】：数字接地电阻测试仪

【数据来源】：原厂说明书

【标签】：接地电阻测量，土壤电阻率，导体电阻，地电压，三端四端测量，DC-AC变换，LCD数显

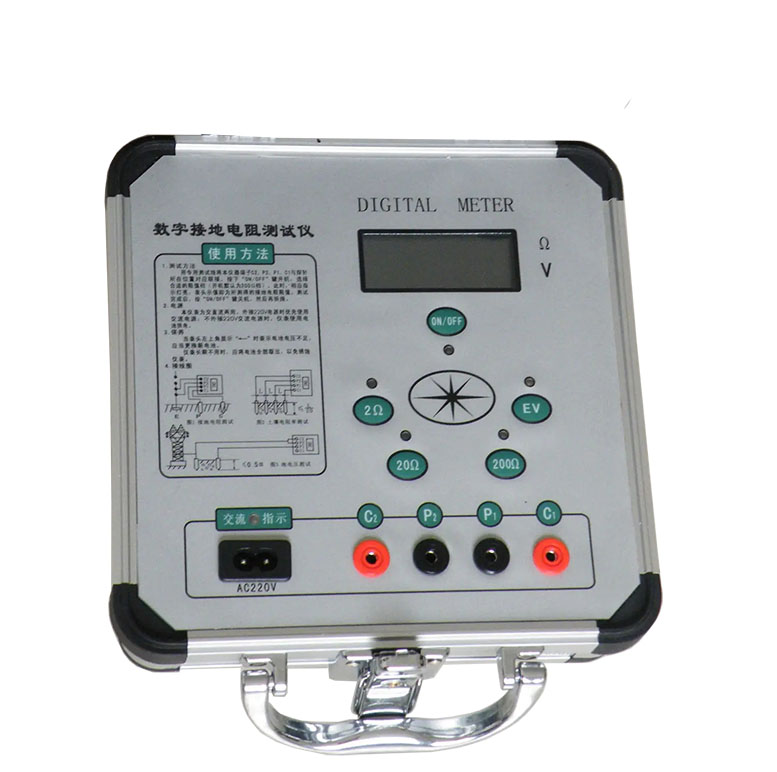

ED2571数字接地电阻测试仪，采用DC-AC变换技术，替代传统手摇式接地电阻表；支持三端、四端测量，交直流双供电；锁相环同步检波、开关电容滤波，抗干扰能力强；可测量接地电阻、导体低电阻、土壤电阻率、工频地电压；广泛用于电力、邮电、铁路、化工、矿山、通信等现场接地检测。

技术指标：

电阻量程：0-1.999Ω / 2-19.99Ω / 20-199.9Ω；

分辨率：0.001Ω、0.01Ω、0.1Ω；

测量精度：0-0.2Ω ±(3%+1d)；0.2-199.9Ω ±(1.5%+1d)；

恒流输出：2Ω、20Ω档10mA；200Ω档1mA；

地电压测量：1-20V工频有效值，精度±(3%+1d)，分辨率0.01V；

允许辅助接地电阻：Rc：2Ω档＜2kΩ，20Ω档＜1kΩ，200Ω档＜10kΩ；Rp＜50kΩ；

供电：直流7.2-9V（6节5号电池），或AC220V交流供电；可充电电池本机充电≥8h；

功耗≤2W；工作环境0-40℃，湿度≤85%RH；

整机重量1.8kg；外形200×200×110mm。

端子定义：

C2、P2：接被测接地极（四端法分开；三端法短接后接E）；

P1：电位探针；

C1：电流探针。

操作流程：

1、接地电阻测量（三端/四端）

①被测接地极必须与电气设备断开；E、P、C三探针直线排布，两两间距20m，探针打入土壤。

②三端测量：C2与P2短接接接地极；P1、C1分别接电位、电流探针。

③低电阻（＜1Ω）必须使用**四端法**：C2接外侧，P2接内侧，消除引线电阻影响。

④开机，选择对应量程，LCD直接读取接地电阻；溢出显示“1”。

⑤建议变换方向重复测量3-4次，取平均值。

2、土壤电阻率测量（四等距探针法）

四根探针直线等间距L布置，探针入土深度L/20 cm；端子C2-P2-P1-C1依次接四根探针；读取电阻R；

计算公式：ρ=2πRL（单位Ω·cm），得到平均土壤电阻率。

3、导体电阻测量（四端子）

C2、P2接被测导体一端，P1、C1接导体另一端，直接读取导体直流电阻。

4、地电压测量

保留E-P1接线，拔掉C1插头，切换至EV地电压档位，读取工频地电压。

5、测试完成按OFF关机。

提示信息：

屏幕出现欠压标识，电池电压低于7.2V；可改用交流供电或者更换/充电电池；溢出显示“1”代表超量程或者回路开路。

维护保养：

1、避免雨淋、暴晒、跌落；存放干燥通风，远离腐蚀气体。

2、可充电电池本机充电时间不少于8小时。

3、大型接地网不可使用常规20m布极，需参照电压-电流表法规范选点布极。

装箱附件：

主机1台；专用测试线4根；电源线1根；5号碱性电池6节；说明书、合格证。

>接地探针、20m/40m延长导线属于选配配件。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起二年内质量问题免费维修；超期提供有偿维修；禁止用户自行拆机。

[设备类型]:数字接地电阻测试仪

[设备型号]:ED2571

[核心用途]:接地网接地电阻、导体低电阻、土壤电阻率、工频地电压现场测量；三端/四端测量模式

[显示交互]:LCD数字显示；量程指示灯；欠压提示；溢出显示“1”

[工作模式]:接地电阻、土壤电阻率、导体电阻、地电压；交直流两用供电

[关键能力]:DC-AC低频恒流源；锁相环抗干扰；四端子消除引线电阻；允许较高辅助接地电阻

[供电规格]:DC7.2-9V电池 / AC220V市电

[性能参数]:量程0-199.9Ω；最小分辨率0.001Ω；整机1.8kg

[危险禁忌]:测量前断开被测接地极与电气设备；＜1Ω务必用四端法；大型地网不能直接普通布极；低电量及时充电/换电池；禁止私自拆机维修
