变压器铁芯接地电流在线监测装置使用说明书

文章来源： 日期：2026-08-07

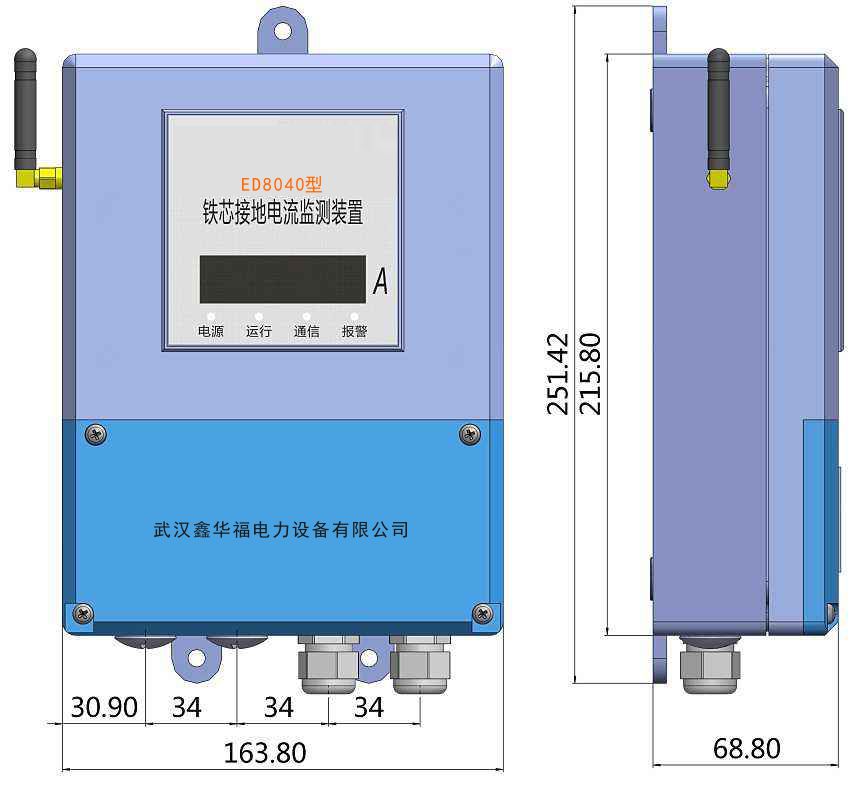

一、产品用途

电力变压器铁芯发生两点或多点接地故障时，铁芯内部会形成异常环流，引发局部过热，严重时会造成铁芯局部烧损、接地片熔断，最终导致铁芯电位悬浮，触发持续性放电故障，直接威胁主变的安全可靠运行。本装置基于铁芯接地故障的理论特性设计，搭载多级可靠限流电阻网络，可实现铁芯接地电流的24小时不间断在线监测、限流电阻自动投切、异常状态自动报警，配套上位机系统完成数据深度分析与远程监控，是防范变压器多点接地故障扩大的核心在线监测设备。

二、核心技术指标与功能

电流测量范围：3mA~30A

测量允许误差：±2.5%

测量分辨率：1mA

监测模式：24小时不间断实时监测

动作阈值：接地电流大于100mA时触发报警与限流投切

核心功能说明

在线监测与自动限流控制‌：装置实时采集并显示变压器铁芯接地电流数值，当电流超过100mA时，自动触发报警并投入第一组115Ω限流电阻，将接地电流限制在100mA以内；若电流再次超过100mA，依次投入第二组275Ω、第三组600Ω、第四组1500Ω限流电阻。当接地电流回落至25mA以下时，装置自动按倒序逐级退出限流电阻，恢复正常运行状态。

注：1500Ω电阻投入后，若接地电流持续升高，装置接地瓷瓶两端电压超过210V时，装置自动进入保护状态，铁芯接地点直接对地短路，停止限流操作，避免过电压引发次生故障。

双模式独立控制‌：支持自动/手动模式自由切换，两种模式的电阻投切控制逻辑互不干扰。自动模式下装置全程自主完成监测、投切、报警全流程操作；手动模式下运维人员可现场手动操作每一组限流电阻的投切，适配特殊工况下的人工干预需求。

大容量数据存储分析‌：装置完成限流电阻投切后，或按设定周期自动将最新监测数据存入本地FLASH存储器，本地可存储不少于3年的全量历史数据，支持通过有线/无线通讯方式上传至上位机。上位机采用数据库存储所有监测数据，可完成数据查询、波形展示、趋势分析与初步故障诊断。

多场景远程组网‌：装置可独立在现场运行，也可通过RS232、RS485有线通讯或无线模块接入变电站局域网，实现多终端远程监控与异常报警推送，适配不同变电站的组网条件。

三、系统工作原理

整套系统由现场下位机与监控室上位机两部分组成：

下位机部署在变压器现场，负责完成铁芯接地电流信号的高精度采集、数字化处理，实时在本地液晶屏展示电流值、时间、运行模式、限流电阻投切状态，自动控制固态继电器完成多级限流电阻的投切操作，同时自动留存全量历史监测数据。

下位机通过RS232、RS485或无线通讯模块，将实时监测数据与本地历史数据上传至上位机，上位机完成数据的可视化波形展示、趋势分析与故障预警，为变压器状态检修提供完整的数据支撑。

四、现场安装技术方案

方案1：本地独立运行方案

在变压器现场直接安装本装置下位机，完成在线监测、本地显示、限流电阻自动投切与现场报警功能。运维人员日常巡视时，可通过装置面板按键直接查询历史监测数据；需要深度分析时，使用笔记本电脑通过RS232接口连接装置，导出全部历史数据完成离线分析与参数校准。该方案无需额外布线，适配老旧变电站的低成本改造场景。

方案2：有线远程监控方案

现场安装下位机完成基础监测限流功能，通过屏蔽通讯线缆将装置接入变电站监控室，监控室内的上位机实时接收所有监测数据，以图形、数值两种形式展示主变铁芯接地电流的实时状态，所有数据存入数据库长期留存。上位机接入变电站局域网后，授权范围内的站内运维终端均可远程查看监测数据，实现无人值守变电站的远程状态监控。

方案3：无线远程监控方案

现场安装下位机后，通过工业无线通讯模块完成数据传输，将实时监测信息同步推送至变电站监控室或指定运维终端。监测数据异常时自动触发报警推送，支持单台上位机同时接入多台下位机，覆盖全站多台主变的集中监控需求，无需额外铺设通讯线缆，适配户外变电站、地形复杂的站区场景。

五、日常运维与安全注意事项

装置安装位置需避开强电磁干扰源，保证接地可靠，避免干扰信号影响电流采集精度。

每季度现场核查一次装置的限流电阻投切状态，确认所有电阻接触良好、无过热老化迹象。

每年使用高精度钳形电流表对装置的电流测量精度做一次现场校准，保证监测数据准确可靠。

定期导出上位机的历史监测数据，做好异地备份，避免数据丢失影响变压器状态追溯。

装置处于限流投入状态时，严禁直接触碰装置内部的限流电阻回路，防止发生触电风险。
