智能蓄电池内阻测试仪使用说明书

文章来源： 日期：2026-08-05

一、产品用途

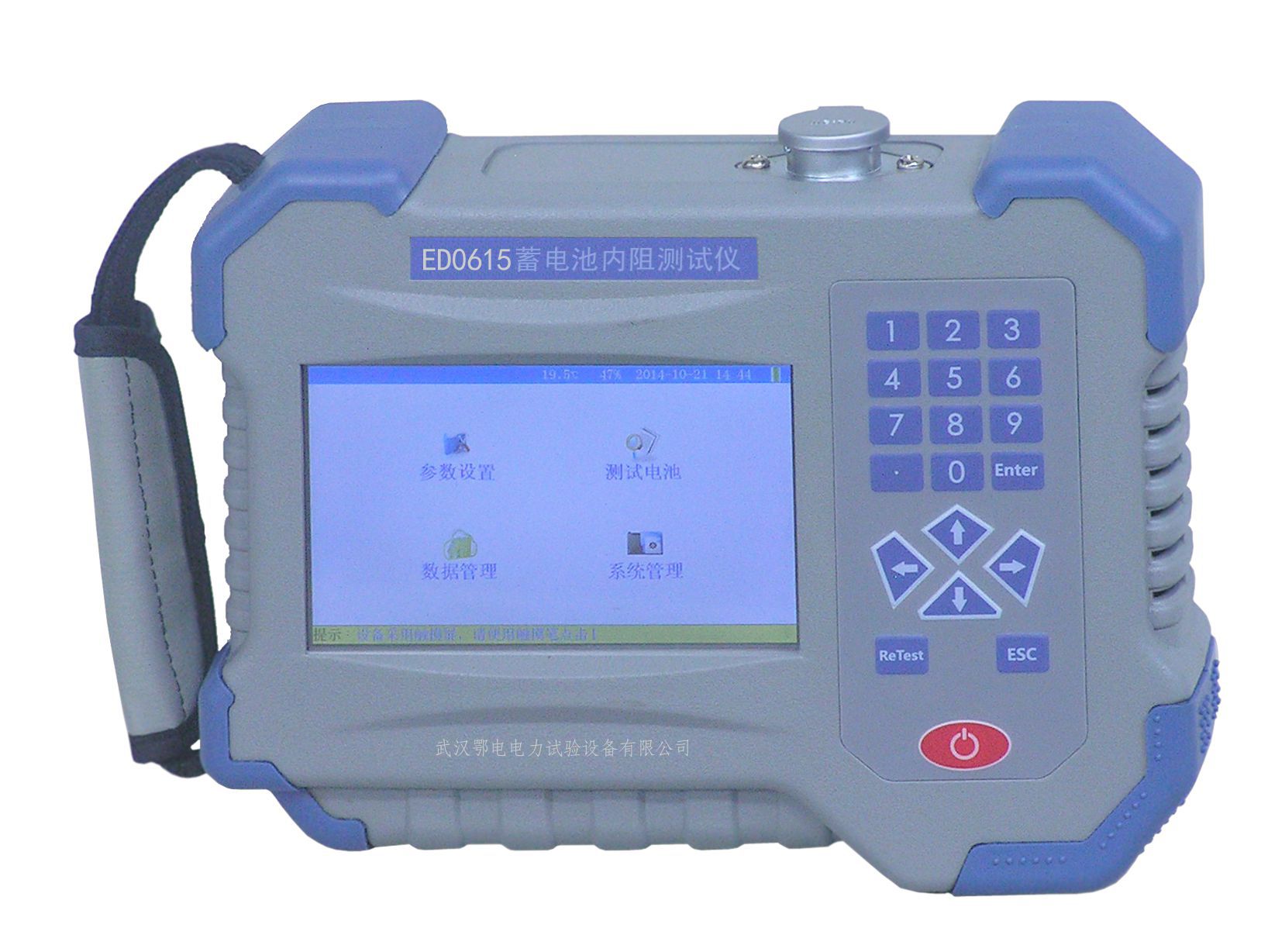

本仪器是快速准确测量电池运行状态参数的数字存储式多功能便携式测试仪，可在线检测单体电池的电压和内阻，对检测数据进行存储处理，精准判别单体电池的优良状况，广泛应用于变电站UPS蓄电池组、通信基站蓄电池组、储能电站电池组的日常运维检测，是排查电池劣化隐患、保障后备电源系统可靠运行的核心专用设备。

二、产品功能特点

采用5寸彩色电阻触摸屏，通过手指或触摸笔即可直接操作界面，操作简单流程清晰，人机交互体验友好。

支持内部64Mbit Flash存储+外部8G SD卡双存储模式，可保存999组测试数据，每组最多存储500节电池的测试数据，支持数据的查询、分析、删除与导出操作。

配备接续、重测功能，现场测试中途中断后可接续之前的测试进度继续操作，无需从头开始重新测试。

内置电压、内阻、容量柱状图分析比较功能，可直接对被测电池自动完成优、良、差的等级判定，直观展示电池组的性能分布情况。

选配示波器功能，可实时图形化显示电池的最高、最低、平均电压以及电压纹波，深度分析电池的动态运行状态。

配套上位机数据管理软件，功能强大界面友好，支持数据管理、打印、分析、报表统计，可自动生成标准化电池检测报告。

搭载增强型过压保护、自恢复过流保护功能，仪器运行更安全可靠，避免误操作损坏设备与被测电池。

内置大容量12V可充电锂电池供电，支持长时间现场连续测试，待机时长可达8小时。

配备自动测试模式，一键启动即可完成批量电池的自动检测，大幅降低现场操作人员的工作强度。

整机体积仅220×170×52mm，重量仅1.1Kg，便携性极强，适配各类现场移动巡检场景。

三、核心技术指标

测量范围：内阻0.000mΩ~99.999mΩ，电压0.000V~25V

最小测量分辨率：内阻0.001mΩ，电压1mV

测量精度：内阻±0.5%rdg ±6dgt，电压±0.2%rdg ±6dgt

供电电源：12V可充电锂电池

存储容量：64Mbit Flash + 8G SD卡

整机重量：1.1Kg

四、仪表存储说明

测试数据默认同时保存至内部Flash与外部SD卡，避免单存储介质损坏导致数据丢失。

单组测试数据最多支持500节电池的内阻、电压数据存储，999组总存储量可覆盖常规大型蓄电池组的全量检测需求。

数据导出可直接通过SD卡拷贝，也可通过配套通讯线上传至上位机软件，完成后续的数据分析与报告生成。

闲置存储时，需将设备放置在干燥通风的环境中，避免SD卡受潮锈蚀，每3个月开机一次读取存储数据，确认存储介质状态正常。

五、标准安全操作规程

测试前确认被测电池处于离线或浮充稳定状态，避免在电池大电流充放电过程中开展检测，防止冲击电流影响测试精度。

将测试探针/电池夹牢固连接在被测电池的极柱上，保证接触可靠，避免虚接引发测试数据异常。

开机后在触摸屏上选择对应测试模式，设置好电池组编号、单节电池额定参数，启动自动测试模式依次完成所有电池的检测。

测试过程中实时关注仪器的报警提示，出现电池性能劣化告警时，标记对应电池位置，后续开展复测确认。

全部测试完成后，先保存所有测试数据，再关闭仪器电源，将测试探针擦拭干净放回收纳位，避免探针针头磕碰变形。

六、常见问题解答

无法开机工作‌：检查仪表与锂电池的接触情况，大概率是锂电池电压过低，需充电或更换电池；显示屏上方中央可实时查看电池剩余容量，缺电时及时充电。

仪器死机无法关机‌：打开电池后盖，拔掉电池后重新插入，再开机即可恢复正常。

触摸屏反应不灵敏‌：进入“系统管理”界面，重新执行触摸屏校准操作，校准完成后触控精度即可恢复。

提示“重新插入存储卡”‌：弹出SD卡重新插入，若仍提示该信息则判定SD卡损坏，更换新的SD卡即可。

测试时提示“请检查电池夹连接”‌：确认电池夹与电池极柱接触牢固，同时被测电池电压不能低于1.5V，满足条件后即可正常测试。

测试探针针头弯曲或不能回缩‌：按照规范步骤更换探针针头：用钳子夹住套筒顶上的探针针头（禁止夹住套筒），直直拔出旧针头，将新针头放入套筒后推向纸板等柔软表面，直至针头顶到套筒底端即可。

仪器自动关机‌：这是正常的省电机制，点击触摸屏或任意按键即可唤醒，可在系统设置中自定义关机时间和关背光时间。

七、日常维护注意事项

充电时适配器插入充电接口，接通交流电源，红灯亮代表正在充电，绿灯亮代表充电完成，单次充电时长控制在6~8小时，禁止过度充电损伤电池寿命。

定期用干净软布擦拭探针针头，去除表面氧化层，保证测试接触电阻稳定，避免引入额外测试误差。

长期闲置不用时，将仪器充满电后放置在干燥通风处，每2个月补充一次电，避免锂电池过放损坏。

严禁将仪器放置在高温、高湿、强腐蚀的环境中，避免触摸屏、内部电路受潮损坏。

每年定期送计量机构完成内阻、电压精度校准，保障测试结果符合量值溯源要求。
