隔离开关触指压力智能测试仪使用说明书

文章来源： 日期：2026-07-31

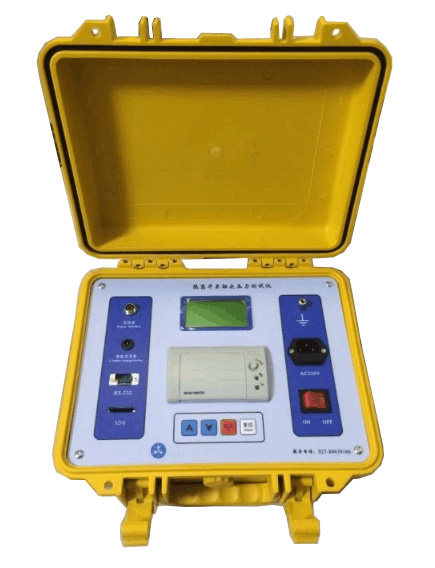

本仪器是针对电力系统隔离开关检修痛点研发的专利级智能检测设备，彻底解决了传统弹簧秤高空测量触指压力操作不便、精度差、部分特殊结构隔离开关无法测量的行业难题，可精准量化触指接触压力，从根源上避免因触指压力不足、分布不均引发的隔离开关触头发热、烧蚀事故，既适用于电网现场检修作业，也可用于隔离开关生产厂家的出厂质检，更换适配传感器后还可扩展测量断路器触指压力。

一、核心技术参数

供电配置：支持AC220V市电充电，内置24V锂电池，整机功耗≤20W

测量量程：钳夹式传感器A最大量程980N，长双式传感器B最大量程2000N，配套信号线长度6米

测量精度：全量程测量误差≤±3%N，满足电力行业检修校验精度要求

交互配置：搭载7英寸全触摸平板电脑，全中文操作菜单，支持中文输入

通信接口：标配USB数据传输接口，预留RS232串口用于后续软件升级

数据存储：本地最大可存储20000台次隔离开关的完整测试数据，满足长期运维数据追溯需求

运行环境：允许工作温度范围-10℃~40℃，相对湿度≤80%RH无结露，适配大部分户外现场作业场景

二、核心功能特点

覆盖国内100kV及以下所有结构型式隔离开关的触指压力测量，支持钳夹式、长双式两种专用传感器，分别适配转入式触指、剪刀式隔离开关触指的测量场景。

内置标准压力阈值库，测试完成后自动将实测值与标准值、历史检修数据进行比对，直接输出合格性判定结论，指导检修人员精准调整触指弹簧压力。

测量数据可通过USB接口一键上传至电脑，自动转换为Word、Excel格式文档，方便运维人员开展批量统计分析。

配套专用电脑端工具软件，可自动生成标准化测试报告，无需人工手动整理数据，大幅提升检修资料归档效率。

操作极简，仅需将模拟触头形态的传感器在每对触指接触位置张开一次，即可快速显示并自动记录当前触指的接触压力，单人即可完成高空作业，大幅降低高空作业安全风险。

三、标准操作流程

1. 测试前准备

确认仪器内置24V锂电池电量充足，将对应型号的传感器通过屏蔽信号线与主机可靠连接，检查传感器探头无变形、信号线外皮无破损；根据被测隔离开关的结构类型，选择适配的传感器：转入式触指选用钳夹式传感器A，剪刀式隔离开关选用长双式传感器B。

2. 系统参数设置

开机进入7英寸触摸屏的全中文操作界面，输入被测隔离开关的设备编号、安装位置、型号规格等基础信息，提前导入该型号隔离开关对应的触指压力标准阈值，完成测试前的参数配置。

3. 现场压力测量

将传感器探头放置在隔离开关每一对触指的接触位置，缓慢张开模拟触头，待屏幕数值稳定后，仪器自动记录当前触指的接触压力数值，依次完成所有触指的逐点测量，全程无需人工手动记录数据。

4. 数据比对与判定

所有触指测试完成后，仪器自动将所有实测压力值与预设标准值、该设备历史测试数据进行比对，直接输出每一个触指的合格性结论，标注出压力不足、偏差超标的触指位置，指导检修人员针对性调整弹簧压力。

5. 数据导出与报告生成

通过USB接口将仪器与电脑连接，一键导出全部测试数据，系统自动将数据转换为Word、Excel格式，在配套专用软件中直接生成标准化的隔离开关触指压力测试报告，完成资料归档。

四、安全与运维注意事项

高空作业时必须做好传感器的防坠保护，避免传感器高空坠落损坏，6米长信号线需做好固定，防止拖拽过程中拉扯探头。

严禁超量程使用传感器，避免压力过载导致传感器内部应变片永久变形，影响测量精度。

测试完成后及时将传感器擦拭干净，放入专用防震箱内存储，避免探头受到剧烈磕碰。

长期存放时需定期给内置24V锂电池补电，避免电池长期亏电导致容量衰减。

每年需送计量机构完成一次传感器压力校准，确保测量误差始终控制在±3%N的合格范围内。
