全自动温升试验装置使用说明书

文章来源： 日期：2026-07-29

一、基础运行条件

供电要求‌：接入单相AC 220V ±10%、50Hz±1Hz电源，供电容量不低于10KVA，无需单独布设专用供电线路，运行过程不会对电网电能质量造成干扰。

环境参数‌：额定工作温度为+25℃，允许运行温度区间为-10℃~45℃，空气相对湿度不超过85%。

场地要求‌：设备放置区域需远离强电磁场干扰源与剧烈机械振动源，避开腐蚀性气体聚集区域；空气中不得存在过量粉尘、酸、盐、腐蚀性及爆炸性气体。

海拔限制‌：设备安装使用的海拔高度不得超过1000m，超出该海拔需提前做降容适配校验。

二、系统核心组成

1. 标准低压配电柜

作为整套装置的总配电单元，所有设计完全符合JB/T9641—1999《试验变压器》、GB/T10228—1997《干式电力变压器技术参数和要求》、GB 50054-95《低压配电设计规范》等十余项国家及行业标准，为后端所有功能单元提供稳定、合规的配电保护。

2. 大电流变压器

核心参数：容量7.2KVA，单相50Hz正弦波设计，输入额定电压250V、额定电流28.8A，输出额定电压12V，支持AC/DC 0~600A输出切换，可连续长时间运行最长999小时。

功能特性：搭载0.5级高精度电流传感器，可根据目标电流大小自动匹配对应量程传感器，采用强迫风冷散热并内置过热保护，交流、直流输出互斥，不可同时启用。

3. 电动调压器

核心参数：容量10KVA，单相风冷设计，输入为AC 220V、额定电流45A，输出电压0~250V连续可调，输出额定电流40A，适配50Hz工频工况，支持长期连续运行。

驱动特性：采用电机正反转驱动调压，全程自动调节，无需人工手动操作调压手柄。

4. 微机系统主控制台

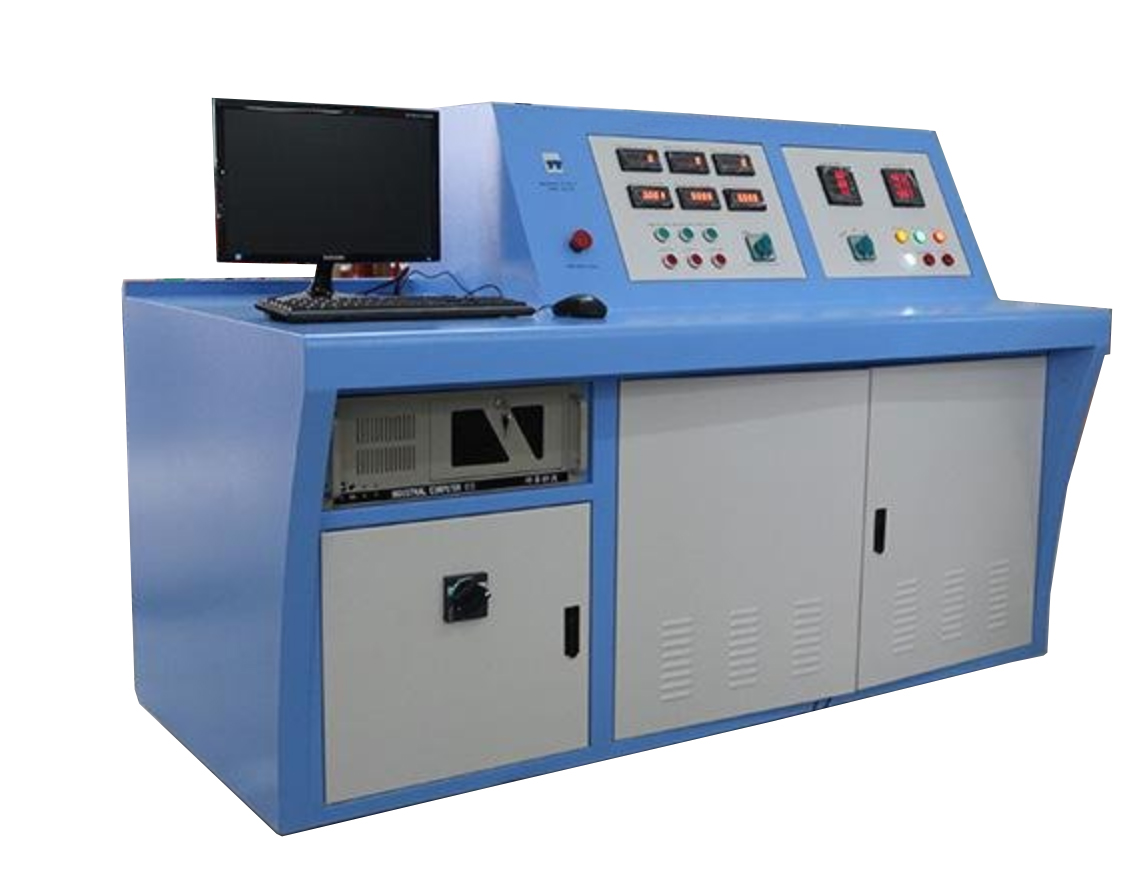

作为整套装置的控制核心，由驱动单元、信号调理采样单元、系统保护单元、控制数据分析单元、工业触控计算机五部分组成，所有参数设置、运行监控、数据展示都在全中文软件界面内完成。

5. 绝缘试验台架

台面采用耐高温高强度绝缘材料制作，双层结构设计，可承载大重量试品，整体尺寸为1715mm×1000mm×1170mm，为各类试品放置、温度传感器布设提供安全合规的操作平台。

三、核心功能特点

支持远程一键切换交流/直流输出模式，无需人工到设备端手动操作切换回路。

所有试验参数设置完成后一键启动，全流程自动运行，试验结束后自动将调压器回零，全程无需人工干预。

运行过程中实时跟踪目标电流，自动闭环稳流，不受电网波动、试品及连接部件温升影响，输出电流始终稳定在设定值附近。

全链路过热保护，调压器、大电流变压器、整流模块任意部位超温都会立即触发停机或禁止启动，避免部件烧毁。

开机自动完成接地检测、回零检测，两项校验全部通过后才可启动试验，从源头规避安全隐患。

电流、电压、温度、试验时长、系统状态、故障记录所有信息同屏展示，读数直观清晰，无需切换多页面查看。

全数字式校准模式，摒弃传统电位器调节，现场精度校准操作便捷，参数长期稳定不漂移。

引导式操作提示，新手无需对照说明书也可快速上手操作，试验过程中实时弹出安全提醒，时刻提示操作人员规避风险。

试验时长可在0~999.9小时区间内任意设置，电流上升阶段智能调速，接近目标值时自动放缓增速，完全杜绝电流过冲冲击试品。

搭载硬件急停按钮，紧急工况下可一键切断全系统电源，保障人员与试品安全。

过流、超温等故障触发时保护动作即时精准，软硬件双重抗干扰设计，长时间运行不会出现死机、黑屏、花屏异常。

配套软件支持全量数据记录、历史数据查询、电流/电压-时间曲线生成，可直接打印标准化试验报表，适配无人值守的长时间试验场景。

四、核心技术参数

整机供电：单相AC 220V ±10%，50Hz±1Hz

输出能力：交流0~600A（标准正弦波，波形失真度<1%），直流0~600A（全波整流），输出连续可调

输出电压：交流0~12V，直流0~6V

测量精度：0.5%FS ±3字

稳流控制精度：±1% ±1A，电流稳定后平均控制误差小于2A

最长试验时长：999.9小时，额定工况下支持长时间连续运行

绝缘等级：B级

散热方式：全系统强迫风冷

五、标准操作流程

开机前检查设备供电回路连接牢固，大电流输出回路接线无虚接，所有温度传感器对应粘贴在试品的指定测温点位，确认设备外壳可靠接地。

接通设备总电源，系统自动完成接地状态检测、调压器回零检测，两项校验全部通过后进入主操作界面。

在软件内设置试验参数：选择交流/直流输出模式，输入目标试验电流，设置试验总时长，配置各通道温度传感器的对应点位信息，确认所有参数无误后保存设置。

点击“启动试验”按钮，设备自动启动风冷散热系统，智能调速抬升输出电流，电流到达设定目标值后自动开始计时，进入稳流运行状态。

试验运行过程中，系统实时采集、记录所有点位的温度数据，自动生成温升-时间曲线，所有运行数据同步存储。

试验计时结束后，设备自动将输出电流逐步降至零位，弹出试验完成提示，自动生成完整试验报告，可直接导出或打印纸质报告。

确认所有输出完全回零后，关闭设备总电源，拆除试验接线，整理设备与配件完成收尾。

六、安全与维护注意事项

试验运行过程中，禁止触碰大电流输出回路的裸露接线部位，避免大电流灼伤或低压大电流触电风险。

设备进风口、出风口不得被杂物遮挡，保证风冷散热通道通畅，避免散热不良触发过热保护。

日常存放需放置在干燥通风区域，定期清理设备内部的积尘，避免粉尘堆积引发绝缘性能下降。

若运行过程中触发急停、过热、过流保护，需先排查故障根源，完全排除隐患后才可重新启动试验，禁止直接屏蔽保护强行运行。

设备长期闲置后再次启用前，需先做绝缘电阻校验，确认绝缘性能达标后才可接入电源使用。
