电容电流测试仪使用说明书

文章来源： 日期：2026-07-24

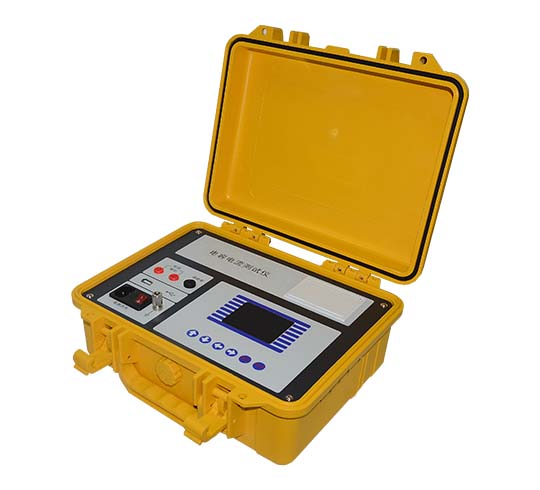

本仪器基于PT二次侧注入信号法研发，无需直接接触一次高压设备，彻底规避传统直接接地法、外加电容法的试验风险，专为不直接接地的10kV、35kV中性点非有效接地电力系统设计，可精准测量系统对地电容值与电容电流，为消弧线圈配置、PT铁磁谐振风险校验提供核心数据支撑。

一、产品核心概述

我国10kV、35kV配电网多采用中性点不直接接地运行方式，线路单相接地故障时，故障点的电容电流过大易引发无法自熄的持续电弧，进而诱发PT铁磁谐振过电压，严重威胁电网安全。依据电力规程要求，10kV系统电容电流超过30A、35kV系统超过10A时必须装设消弧线圈进行补偿，因此精准测量系统电容电流是配网运维的必备试验项目。

本仪器在传统PT二次侧注入信号法的基础上升级研发，搭载高性能ARM处理器与高速AD转换器，内置全数字变频逆变电源，整机体积小、重量轻、发热量低，现场携带与操作便捷，测试全程无需复杂安全措施和冗长调度审批，仅需将测试线接至PT开口三角端子即可完成测量，注入的微弱异频测试信号完全不会对继电保护装置和PT本体造成任何影响，同时可有效规避50Hz工频信号干扰，测量稳定性与数据精度大幅提升。

二、核心测量原理

仪器从PT二次侧的开口三角端子处，注入非50Hz的异频测试电流信号，该信号会在PT高压侧的A、B、C三相感应出三个方向完全相同的零序电流，该零序电流无法在电源侧与负荷侧的正常回路中流通，仅能通过PT绕组和系统对地电容形成闭合回路。

通过建立对应的物理与数学模型，对采集到的测试信号进行运算分析，即可精准得出系统三相对地总电容值3C₀，再通过公式 ‌I=3ωC₀Uφ‌（其中Uφ为被测系统的相电压），直接计算出系统的实际电容电流数值。

三、核心功能与性能特点

测量量程覆盖范围宽，单组测试流程耗时短，大幅提升现场试验效率。

全面适配现场所有PT接线场景，支持3PT、两种不同接法的4PT、1PT共四种连接方式的电容电流测量。

搭载320×240点阵工业级彩色液晶屏，强光直射环境下仍可清晰读取屏幕内容，适配户外变电站作业场景。

全中文人机交互界面设计：

重要操作、参数设置环节同步弹出提示信息与操作帮助说明，降低操作门槛。

测量结果与关联参数展示、打印内容详尽完整，方便后续试验数据溯源与对比分析。

选择PT连接方式时，屏幕同步显示对应接线原理图，辅助用户快速判别现场PT接线形式，找准测试线连接位置。

屏幕顶部状态栏实时显示U盘插入状态，对未连接的外设执行操作时，自动弹出对应提示信息，避免无效操作。

全程实时测量并显示零序3U₀电压数值，辅助用户快速判断系统当前运行状态；测量过程中若检测到零序3U₀电压过高，仪器自动终止测量流程，保障设备与系统安全。

内置多重零序3U₀过压保护电路，测试仪输出端可耐受AC100V 50Hz工频电压而不发生硬件损坏，抗冲击能力强。

内置全数字变频逆变电源，输出频率精准、输出电流连续可调，整机运行效率高、发热量小，长时间连续工作稳定性优异。

自带输出短路保护功能，测试线意外短路时自动触发保护，不会损坏仪器内部功率元件。

内置实时时钟模块，可同步显示当前日期与时间，所有测量结果自动附带对应的试验时间戳，方便数据管理。

双模式数据存储：本机内置存储器可保存150条测试数据，支持将本机数据一键转存至U盘；U盘存储的文件为通用Word格式，可直接在电脑上编辑、归档与打印。

内置静音热敏打印机，可快速输出测试报告，无传统针式打印机的运行噪音。

整机体积小巧、重量轻便，便于试验人员携带至不同变电站现场开展作业。

四、标准现场操作流程

试验前准备：确认被测系统处于正常运行状态，PT开口三角端子无开路、短路故障，仪器放置在平整绝缘台面上，确认供电电源稳定。

接线操作：根据现场PT的实际连接方式，在仪器菜单中选择对应的PT类型，参照屏幕显示的接线原理图，将测试线可靠连接至PT的开口三角对应端子，确认接线牢固无松动。

系统状态校验：开机后仪器自动实时显示当前零序3U₀电压数值，确认该电压处于正常范围，判定系统无接地、谐振等异常工况。

启动测量：确认所有参数设置与接线无误后，启动自动测量流程，仪器自动注入异频测试信号，全程无需人工干预，测量过程中若出现零序3U₀电压超限，仪器会自动停止测试并弹出告警提示。

数据处理：测量完成后，屏幕直接显示系统对地电容值、电容电流等完整结果，可直接选择本地保存、U盘转存或现场打印测试报告。

收尾操作：测试完成后先关闭仪器电源，再拆除PT侧的测试线，清理设备后收纳至专用包装箱，完成试验记录归档。

五、日常维护与安全注意事项

仪器属于精密电力测试设备，需存放于干燥通风、无强电磁干扰的环境中，避免内部采样元件受潮，保障测量精度长期稳定。

每年需将仪器送至有资质的计量机构完成周期校准，确保测量结果的准确度符合电力行业相关规程要求，试验数据具备合规性。

现场试验时严格遵守电力二次作业安全规程，在PT端子箱处接线时做好绝缘防护，避免触碰其他带电端子引发短路、接地故障。

定期检查测试线的绝缘层有无破损，出现老化开裂立即更换同规格测试线，防止试验过程中发生漏电、信号干扰问题。

长期闲置时需定期通电预热，避免内部电路元器件受潮老化，延长设备使用寿命。
