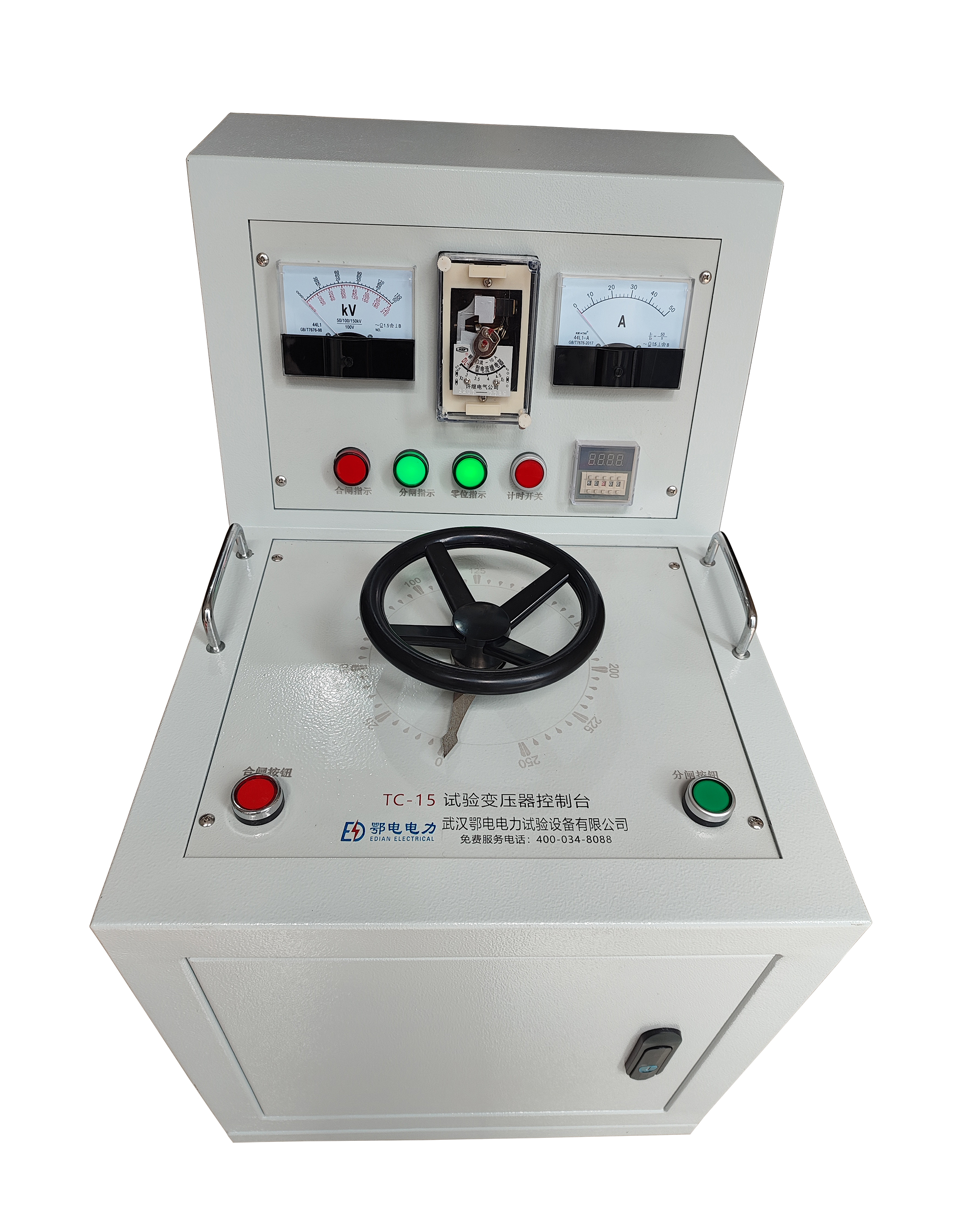

试验变压器全自动操作台使用说明书

文章来源： 日期：2026-07-21

一、产品简介

试验变压器全自动操作台是轻型试验变压器的专属配套设备，由厂家自主研发生产，具备使用维修便捷、性能优越、运行安全可靠、外观结构美观、坚固耐用、移动灵活等核心特点，是供电企业、大型工厂、冶金、发电厂、铁路等所有涉及电力高压试验的维修部门的必备核心设备。

仪器搭载先进的微电子处理技术，全测试流程参数可提前预设，搭配全中文操作界面，操作逻辑简单清晰，所有测试项目完成参数设定后即可全自动执行试验，全程无需人工干预，大幅降低高压试验的人工操作门槛与人为误差。

该产品也常被业内称为：全自动控制箱、全自动控制台、调压器控制装置、全自动操作箱、试验变压器控制箱、试验变压器控制台、试验变控制箱、试验变控制台、试验变压器电源控制箱、试验变压器电源控制台、试验变专用调压器、试验变压器专用调压器、试验变压器专用控制箱、试验变压器专用控制台。

二、核心功能特点

搭载4.7英寸大尺寸液晶显示屏，电压、电流、试验计时、设备运行状态、操作提示等所有数据集中显示，读数清晰直观，远距离也可快速读取关键参数。

全中文图形化操作界面，菜单逻辑简洁明了，无需专业培训即可快速上手，可适配高压耐压试验、绝缘检测等多种现场应用场景。

采用轻触式工业级按键操作，所有功能均可通过按键完成参数设定，从硬件层面提升设备操作的安全性与长期运行可靠性。

全数字式校准方式，彻底摒弃传统老旧的电位器机械调节模式，现场校准操作极为便捷，测量精度全程可控，校准功能自带密码保护，非授权人员无法随意修改校准参数。

支持按键直接设定试验变压器变比，该功能同样自带密码保护，连接不同电压等级的试验变压器时可灵活适配，真正实现单台操作台与多台不同规格试验变压器配套通用，大幅降低设备采购成本。

全中文引导式状态提醒功能，操作流程全程有文字提示，即使不携带说明书，现场作业人员也可熟练完成全部试验操作。

试验运行过程中，屏幕上会持续闪烁高压警示符号，时刻提醒现场操作人员注意高压试验安全，规避误触风险。

内置试验结果自动判定功能，可自动识别试验“通过”或“失败”，同时可精准记录试品发生过电流、闪络、击穿瞬间的实时电压数值，为故障分析提供准确数据支撑。

差异化声音报警功能，试验通过与试验失败时设备会发出不同的报警提示音，试验人员无需紧盯屏幕，仅通过报警声音即可快速辨认试验结果，提升现场作业效率。

专属暂停功能，全自动试验模式下，可在升压或降压的任意节点一键暂停，暂停时长由试验人员灵活掌控，方便近距离观察试品的实时状态。

自动计时功能，全自动控制模式下，当电压自动上升至预设试验电压值时，设备自动启动耐压计时，计时时长达标后自动判定试验结果，随后设备自动将电压降至零位，全程无需人工操作。

手动计时功能，仅台式设备支持该模式，手动控制试验流程时，计时器可由人工手动启动，预设的耐压计时时长达标后，设备自动将电压降至零位，适配传统手动试验的操作习惯。

独立手动控制模式，操作逻辑与传统电动升/降压设备完全一致，升压、降压动作由专属按键控制，设备自动识别电压上下限位，内置过电压硬保护，避免电压超限损坏试品与设备。

智能升压速度控制，当电压上升至目标电压的80%时，设备自动减慢升压速度，当电压达到目标电压的90%时，升压速度进一步放缓，有效避免升压过快导致试品意外击穿，提升试验安全性。

支持选配远程通信接口、门联锁警铃、外接分压器校验接口等拓展配件，可适配不同场景的定制化试验需求。

硬件抗干扰与软件抗干扰技术相结合，设备运行性能稳定，强电磁环境下抗干扰能力优异，适配变电站、发电厂等复杂高压试验现场。

三、核心技术参数

工作电源 AC220V/380V±10%

工作频率 50Hz±1

输出电压（高压侧） 0~1000kV（可根据用户实际需求定制）

输出容量 0~1000kVA（可根据用户实际需求定制）

仪表测量电压范围 0~100V（其他量程范围可定制）

设备输出调压电压 0~200V/400V

电压测量精度 1.0 %FS ±3 字

电流测量精度 1.0 %FS ±3 字

计时长度范围 0-9999s（特殊模式支持长时间连续工作）

适用环境温度 -10℃~+50℃

适用环境湿度 不大于85%RH

适用海拔高度 <1000m

设备储存温度 -15℃ ~ +55℃

四、基础操作流程

按照试验变压器的接线规范，将操作台与试验变压器、试品完成可靠接线，确认所有接地端子牢固连接至专用接地网。

接通操作台工作电源，开机进入主菜单，根据试验需求选择全自动控制模式或手动控制模式，依次设定目标试验电压、耐压计时时长、配套试验变压器的变比参数。

确认所有现场人员撤离至安全区域后，按下启动按键，设备自动完成升压、计时、降压全流程操作，试验结束后通过报警提示音与屏幕显示直接获取试验结果。

试验全部完成后，确认设备电压完全降至零位，关闭设备电源，对试品进行充分放电后再拆除所有试验接线，保障操作安全。
