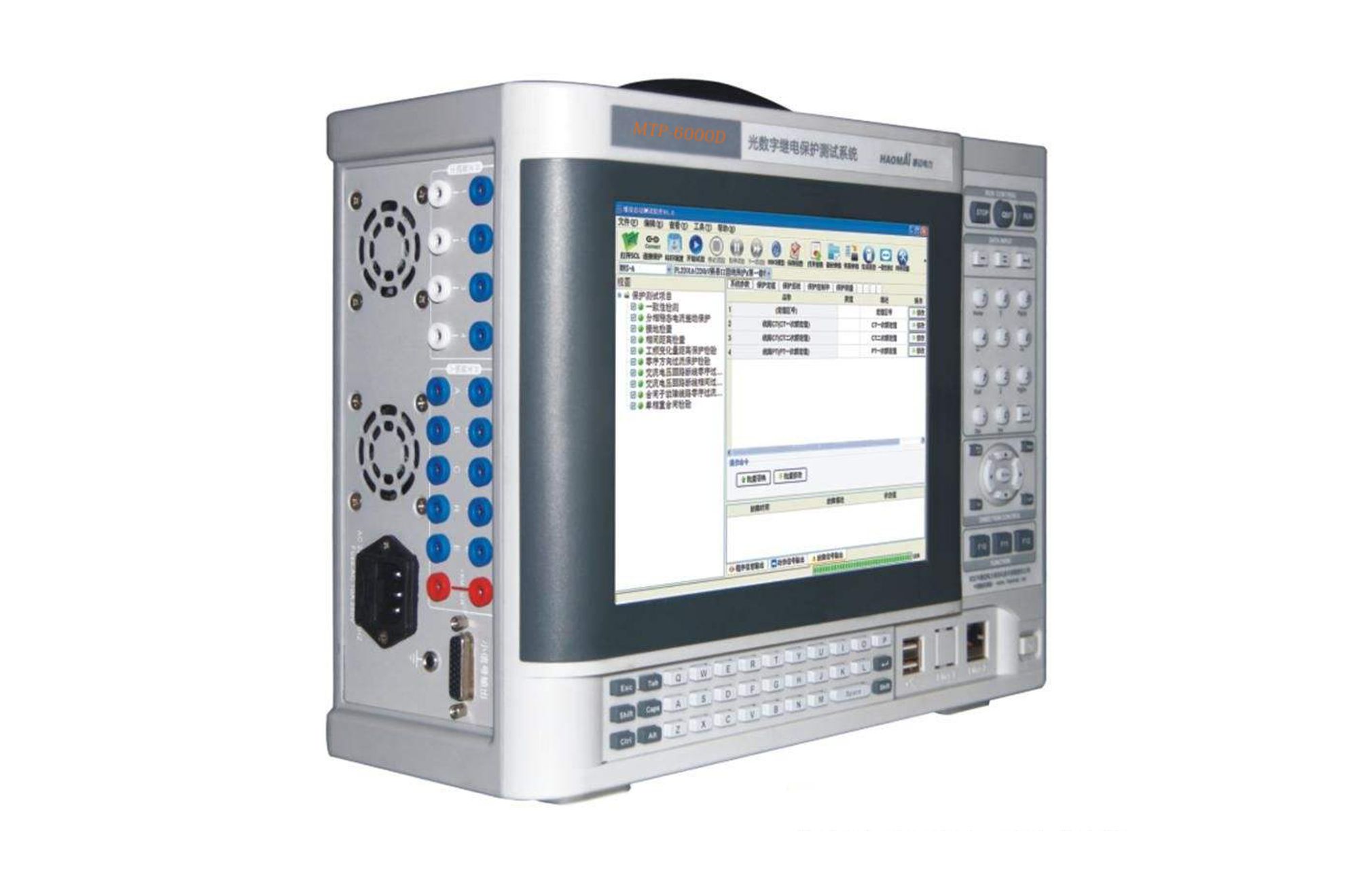

光数字微机继电保护测试仪技术手册

文章来源： 日期：2026-07-14

本手册基于国网智能变电站相关技术规范编制，覆盖这款符合IEC 61850标准的新一代智能继电保护测试仪的产品定位、核心特性、适用场景等全维度内容，适配智能变电站调试、智能设备研发、继电保护技术培训等多类场景需求。

一、产品基础定位

该设备严格遵循国网《智能变电站继电保护技术规范》《智能变电站技术导则》研发，是面向智能变电站场景的新一代专用测试仪器，完全符合IEC 61850国际通用标准，可实现不同厂家智能电气设备间的信息共享与互操作测试，为基于该标准的继电保护及自动化装置提供完整的测试解决方案。

它可完成光数字保护装置的全功能测试，还能模拟采集器输出对合并单元实现闭环测试，搭载GPS、IRIG-B码、PPS同步接口并支持IEEE1588对时方式，既满足站内单站调试需求，也可支撑跨站联调作业。

二、产品通用别名

该设备在行业内有多个常用名称：光数字式继电保护测试仪、数字继电保护测试仪、微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪。

三、核心产品特性

光口配置齐全‌：搭载16对100M-FX光口、12路FT3发送端口和2路FT3接收端口，可同时模拟12个合并单元完成保护试验。

独有电口监视功能‌：配置1路1000M G网电口输出，可全程监视试验过程中的输入、输出数据，通过笔记本连接该电口即可实现数字万用表功能。

全类型标准报文支持‌：可输出符合IEC61850-9-1/9-2/9-2LE、GOOSE、IEC60044-7/8 FT3、FT3LE等全系列标准格式的测试报文。

多厂家采集器报文兼容‌：可直接输出市面主流多个品牌采集器的专属报文，无需额外转换适配。

合并单元专项测试模式‌：可输出采集器FT3/FT3LE格式的采样值报文，同时读取合并单元输出的9-2或FT3报文，精准测算合并单元的比差、角差。

集成网络分析仪功能‌：可抓取IEC 61850或FT3数据包，实时显示并记录数据波形，还可模拟输出过程中的丢帧、乱码异常工况。

12路小信号模拟量输出‌：配置12路小信号模拟量输出通道，专门适配小信号输入型保护装置的测试需求。

光数字信号异常模拟‌：可模拟报文丢包、乱码、SMV数据出错等异常工况，同时支持GOOSE风暴专项测试。

输出波形可视化‌：独创24路输出波形回采和录波功能，直观显示本机或外部设备的输出波形并完成数字录波，解决了数字式保护无法直接测量和显示波形的行业痛点。

全量SCL文件解析‌：可完整解析SCD、ICD、CID等保护模型文件，自动完成SV、GOOSE信息的配置，可灵活适配不同型号的保护设备接口。

多模式对时支持‌：支持秒脉冲、IRIG-B码、IEEE1588三种主流对时方式，适配不同智能站的同步调试需求。

内置GPS模块‌：搭载独立GPS控制单元，可实现双侧对时同步测试，轻松完成光纤纵差保护等跨间隔同步测试项目。

操作门槛低‌：沿用传统继保仪的经典测试界面和操作逻辑，试验人员无需重新学习即可快速上手使用。

完整双操作模式‌：内置工控机，支持单机独立操作，也可外接电脑操作，两种操作方式功能完全一致。

智能站专属自动化测试软件‌：配套专用调试软件，支持IEC61850保护的全自动测试，可自动读取软压板、定值、控制字等参数信息，支持编辑修改后自动下发，程序可根据试验项目自动加量、自动投退压板、自动设置控制字完成全流程测试。

适配“六统一”智能站一键测试‌：针对国网“六统一”标准智能化变电站，实现从导入配置文件到自动生成试验报告的全流程一键操作，大幅降低现场调试人员的工作量。

四、典型适用场景

该设备可广泛适配多类行业场景：智能变电站现场调试、新建智能站工程交接试验、智能设备生产厂家出厂校验、电力科研院所智能设备研发测试、电力系统继电保护技术培训，可完成保护测控装置、合并单元、智能终端、工业交换机等智能站核心设备的全项目专项测试。
