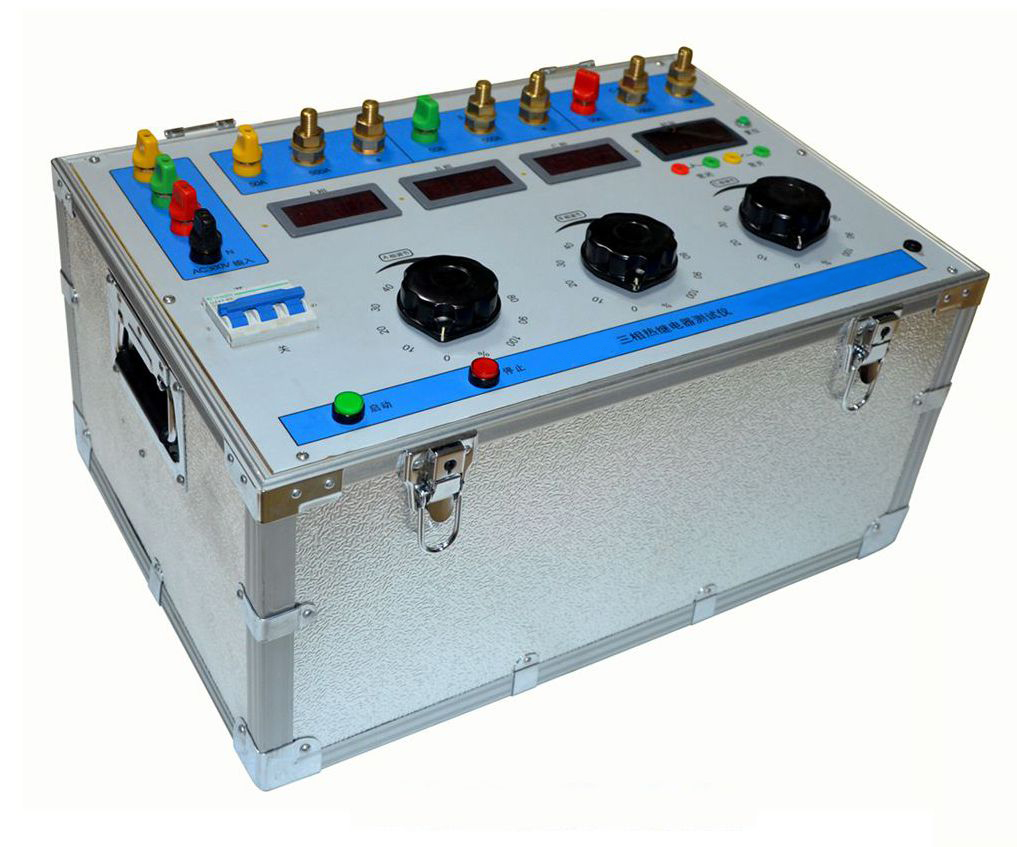

三相热继电器测试仪使用说明书

文章来源： 日期：2026-07-10

本仪器是结合全国各行业用户多年现场使用反馈与大量一线试验经验研发的新一代专用校验设备，专门用于各类热继电器、电动机保护装置的整定与校验工作，整机设计布局合理、操作便捷、输出功率强劲，广泛适配电力系统、铁路、石化、冶金、矿山等行业的电气试验现场，是保障低压电机过载保护装置可靠投运的核心检测设备。

一、核心功能特点

支持长时间稳定输出0～50A或0～500A连续可调电流，带载能力充足，可满足不同额定电流等级热继电器的长时间校验需求。

三相电流可实现均衡同步输出，每相独立配备细调旋钮，单相接法、三相接法均可精准调节输出电流，电流控制精度远高于普通单相继保试验设备。

内置高精度计时模块，可同步记录热继电器或热电偶的完整动作时间，无需额外外接秒表，直接获取动作特性全量数据。

仪器可自动识别被测继电器的常开、常闭接点类型，无需人工提前设置触点模式，接线完成后即可自动适配触发逻辑，大幅降低操作门槛。

支持多台热继电器串联同步校验，一次接线即可完成多台设备的整定测试，批量作业场景下可大幅提升校验工作效率，缩短现场停电试验时长。

二、核心技术指标

工作电源输入：适配AC 380V/220V 50Hz三相四线供电模式，现场供电条件适配性强。

整机额定功率：3×1KVA，三相独立供电互不干扰，大电流输出时无明显压降。

测量仪表精度等级：0.5级，电流读数精准可靠，完全满足热继电器整定校验的计量精度要求。

输出电流规格：支持3×50A、3×500A双量程切换，覆盖几乎所有工业场景常用热继电器的额定电流范围。

整机重量：40kg，机身结构坚固，配备专用便携移动轮，方便试验现场短距离转运。

三、标准化操作流程

通电前准备：确认仪器处于断电状态，先断开面板上的“电源控制”总开关，将“三相电流调节”主手柄以及“A相细调”“B相细调”“C相细调”三个独立调节旋钮全部逆时针旋转至零位，避免通电瞬间出现冲击大电流，损坏被测热继电器与仪器内部功率模块。

接线操作：将“电源输入”区域的A、B、C、N端子可靠接入现场三相四线工作电源，再使用仪器配套的专用测试导线，将“A、B、C相电流输出”端子与“开关量输入”有源接点端子，对应连接至被测热继电器的电流回路与辅助接点端子，多台串联校验时需保证所有被测设备的电流回路串联导通，接点回路并联接入仪器开关量输入端口。

量程切换：根据被测热继电器的额定电流选择对应档位，测试0～50A规格的保护器时，将面板量程转换开关拨至“50A”侧；测试50～500A规格的保护器时，将量程转换开关拨至“500A”侧，严禁超量程档位输出大电流。

正式测试：所有接线核查无误后，合上“电源控制”总开关，按下面板“启动”按钮，先顺时针将A、B、C三相细调旋钮全部旋转至最大输出位置，再缓慢转动“三相电流调节”主手柄，配合三相细调旋钮精准调整至试验所需的目标电流值，调整完成后先按下“停止”按钮，再次按下“启动”按钮即可正式启动热继电器特性试验，仪器将自动记录被测设备的动作电流、动作时间等核心参数。

缺相、三相不平衡工况测试：如需模拟缺相、三相电流不平衡故障场景，只需将对应相的细调旋钮逆时针旋转调回零位，或直接断开对应相的电流输出回路，即可快速完成故障工况模拟，无需重新更换接线。

单220V供电适配操作：若现场仅能提供单相220V供电电源，可将仪器电源输入侧的A、B、C三个端子短接后接入火线，N端子接入零线，其余操作流程与三相供电模式完全一致，仪器仍可正常输出电流完成校验工作。

四、安全操作与维护注意事项

试验前必须核查电流输出线的线径与长度，线径需满足对应量程的载流要求，过长或线径不足的输出线会产生额外压降，直接影响实际输出电流的精度，导致整定结果出现偏差。

每次测试完成后，必须先将“三相电流调节”主手柄逆时针旋转回零位，再依次将三相细调旋钮调回零位，最后断开仪器总电源，避免下次开机时出现大电流冲击。

所有操作人员必须严格按照本说明书流程开展操作，严禁在未核查接线的情况下直接启动大电流输出，防止热继电器、仪器内部功率元件因过流烧毁。

仪器转运过程中必须小心轻放，避免强烈震动与碰撞，防止内部精密电流采样元件移位，影响测量精度。

长期存放时需将仪器放置在干燥通风的仓库环境中，环境温度控制在0～30℃，相对湿度不超过85%，存放空间内不得含有腐蚀性气体、有害杂质，避免内部金属部件锈蚀与电路老化。
