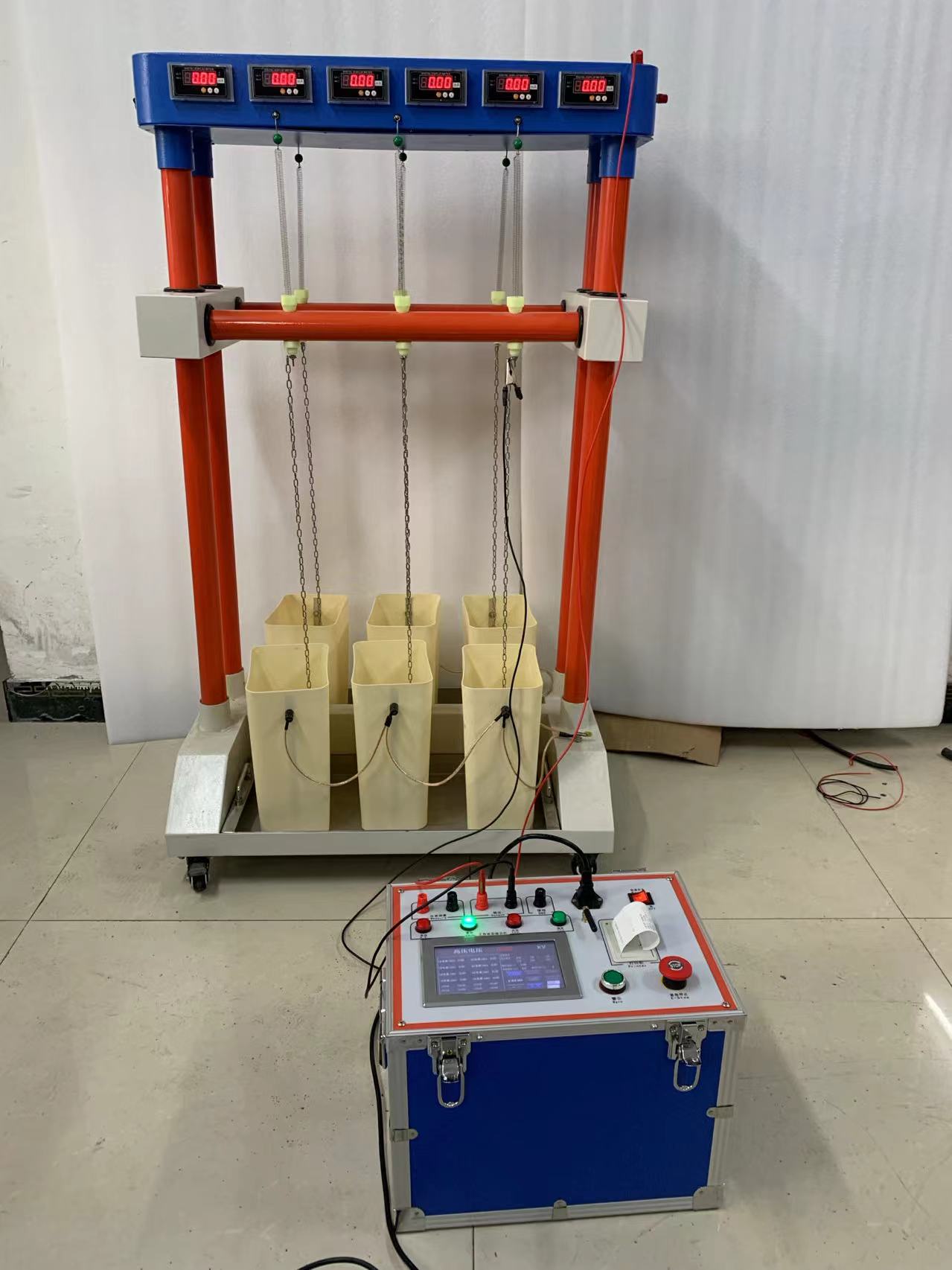

全自动绝缘靴手套耐压试验装置使用说明书

文章来源： 日期：2026-07-07

本装置是电力系统运维、检修场景下的专用安全工器具检测设备，完全贴合DL408《电业安全工作规程》中绝缘靴、绝缘手套的试验方法与周期要求，这类安全工器具的强制试验周期为半年，试验过程中不允许出现击穿现象，同时绝缘靴的泄漏电流需严格控制在标准限定值以内。装置搭载多路高压泄流测量专利技术与红外数据通讯技术，实现高压泄漏电流的安全采集，测试仪与高压系统完全物理隔离，既可以精准完成多路高压泄漏电流测量，也从根源上保障试验人员的操作安全。为大幅提升批量检测效率，装置支持单次同时完成8只试品的耐压试验，搭配独有高压分断专利技术，试验过程中可自动将击穿的试品从高压系统中脱离，其余未击穿的试品可继续完成全流程试验，无需中途中断重启，彻底避免重复试验的冗余操作。

一、核心功能亮点

支持单次同时对8只绝缘靴或绝缘手套开展耐压试验，每一路试品的泄漏电流都可独立精准测量，互不干扰。

搭载大尺寸全中文液晶显示屏，信息展示容量充足，单屏可同步显示8路高压泄漏电流、实时试验电压、回路电流、计时时长等全部核心参数，无需切换页面即可掌握全流程试验状态。

可同步采集显示试验电压、试验变压器一次侧电流等多维度关键参数，完整还原试验全工况数据。

依托红外通讯专利技术，操作控制台与高压试验区域完全物理隔离，彻底杜绝高压传导风险，全方位保障试验人员人身安全。

全流程全自动完成耐压试验：试验启动后，装置自动合闸，严格按照国标规定的升压速度匀速升压，达到预设试验电压后自动开始计时并稳压，计时结束后自动降压至零位并切断高压输出，同步展示每一路试品的泄漏电流，自动保存全部试验结果。

配套专用绝缘试品容器，适配绝缘靴、绝缘手套的浸水试验要求，操作便捷不易洒漏。

每一路试品都配备独立高压分断机构，任意一路试品出现击穿现象，该路会自动脱离高压回路，其余试品的试验进程不受影响，无需中途停机重启。

内置完备的过压、过流双重保护机制，异常工况下自动触发保护，避免设备损坏。

配置高压危险警示灯，高压输出状态下持续点亮，直观提示现场人员远离高压区域。

支持最多60组完整试验数据的存储，随时可调取查阅历史试验记录，满足安全台账归档要求。

自带实时日历时钟功能，每一组试验数据都自动绑定精准时间戳，符合电力安全工器具检测的溯源管理规范。

二、核心技术参数

额定输出电压：50kV

额定容量：5kVA

输出电压量程：50.0kV（配套250V低压输入接口）

电压测量误差：＜±(0.5%U+0.02%Umax)，其中U为电压示值，Umax为电压量程上限

输入电流量程：25.0A

电流测量误差：＜±(0.5%I+0.02%Imax)，其中I为电流示值，Imax为电流量程上限

泄漏电流量程：25.00mA

泄漏电流测量误差：±(1.0%I+1个字)，其中I为泄漏电流示值

泄漏电流分辨率：0.01mA

数显计时范围：10~990S，完全覆盖国标要求的耐压计时时长

三、面板部件功能说明

仪表测量接口：将操作箱的仪表端与试验变压器的仪表端通过专用线缆连接，实现高压侧电压信号的精准采集。

输出接口：将操作箱的输出端与试验变压器的输入端连接，为试验变压器提供可调驱动电源。

接地端子：操作箱的主接地接口，必须可靠接入现场主接地网，保障整机接地安全。

输入电源接口：连接220V市电电源，为整套装置提供工作供电。

电源开关：操作箱总电源控制部件，控制整机所有供电回路的通断。

高压指示灯：装置有高压输出时持续点亮，直观提示当前处于高压危险状态。

零位指示灯：该灯点亮代表内部调压器已回到零位，满足试验启动的安全前置条件，可正常启动试验。

升压指示灯：该灯点亮代表调压器正处于匀速升压进程中。

降压指示灯：该灯点亮代表调压器正处于降压或回零运行状态。

无线天线：实现泄漏电流、试验电压等数据的无线传输，保障高低压回路完全隔离。

打印机：内置热敏打印机，可直接打印当前试验的全部数据，生成纸质检测记录。

警示按钮：按下后触发声光警示，高压输出状态下按下可强化现场高压提示，试验完成后复位该按钮即可关闭报警音。

紧急停止按钮：试验过程中遇到突发紧急情况，按下该按钮可立即切断操作箱的输入输出电源，装置瞬间停止高压输出，规避安全风险。

四、标准接线操作流程

将配套电源线的一端接入操作箱的电源输入接口，另一端接入220V市电回路，操作箱的接地端子用专用接地线可靠连接至现场主接地网，接地电阻满足电力安全规范要求。

将配套输出线的一端接入操作箱的输出接口，另一端连接至试验变压器的输入端，试验变压器的接地接线柱用专用接地线接入主接地网。

将配套仪表线的一端接入操作箱的仪表测量接口，另一端连接至试验变压器的仪表端，完成电压信号的采集回路连接。

将配套高压线的一端连接至试验变压器的高压输出端，另一端接入耐压试验机的高压输入端，试验变压器的接地端与耐压试验机的接地端用专用接地线连通后统一接入主接地网。

将待测试品对应的测试接头卡扣扣入对应编号的测试端口，将绝缘靴或绝缘手套放入对应编号的试验容器中，按规范完成浸水布置，确认所有接线牢固无松动后启动装置，开机后耐压试验机的各路电流指示灯会全部点亮，代表装置进入正常待测试状态。
