过电压保护器测试仪使用说明书

文章来源： 日期：2026-07-07

本仪器广泛应用于各类电气设备工频放电电压测试场景，针对带间隙的氧化锌过电压保护器（避雷器、TBP）的工频放电电压检测具备专属优化能力，是电力系统校验过电压保护元件性能的核心专用设备。

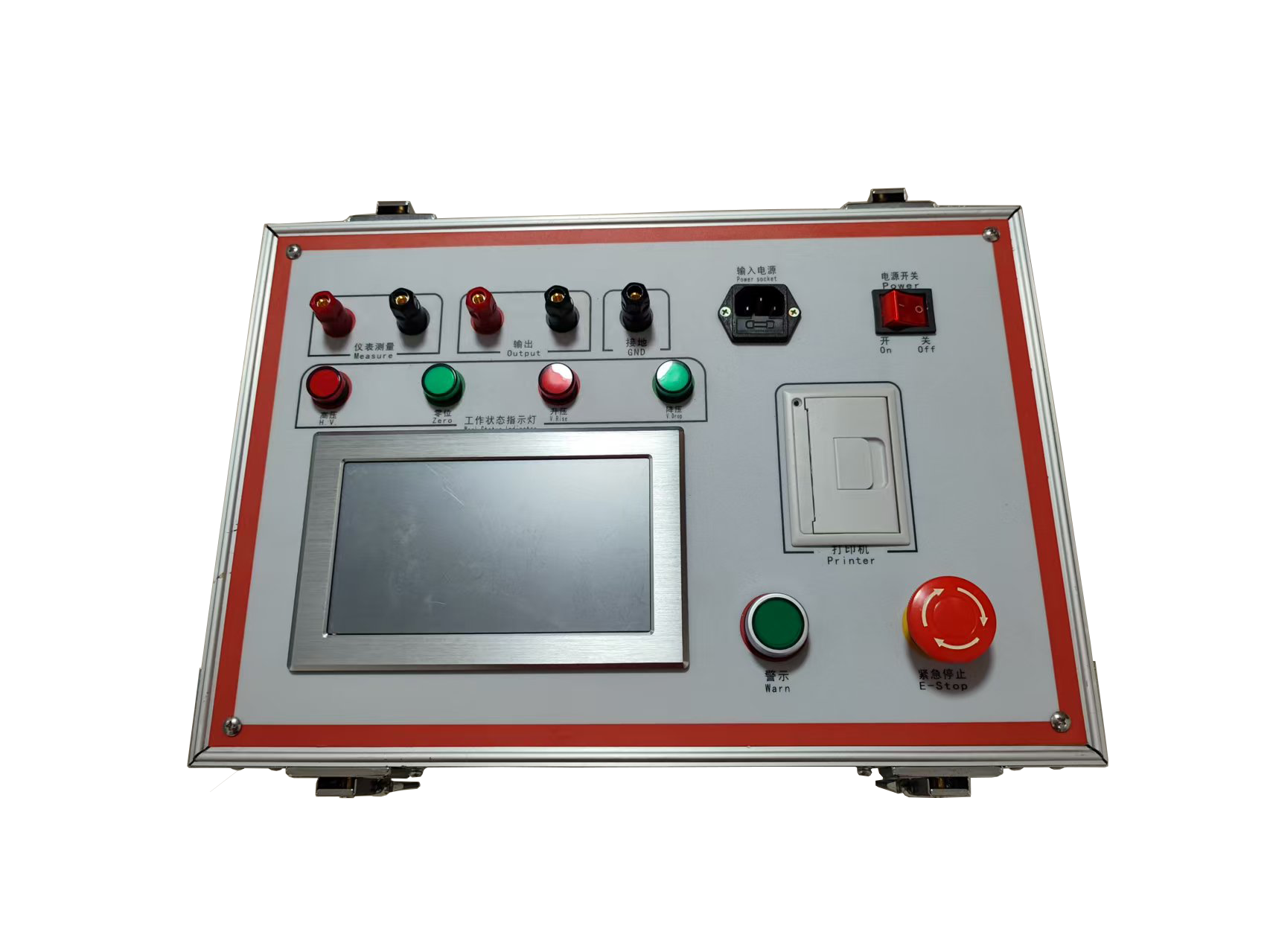

仪器由武汉国瑞中源科技研发推出，搭载新型专属电路，可实时监测试验电压波形，同步采集电流回路的放电脉冲信号，自动精准识别间隙放电瞬间，锁存放电时刻的电压峰值，同步触发蜂鸣报警提示试验人员，且能在极短时间内切断试验电源，从根源上避免试品和试验设备被过流损坏。整机将工频高压电源、测量单元、控制系统高度集成在同一机箱内，体积小巧、重量轻便，抗震耐摔，操作流程简洁，野外现场携带使用十分便捷。

一、核心技术指标

输出参数：交流电压输出范围0~40kV（有效值），输出电流范围0~25mA，完全覆盖常规过电压保护器的工频耐压测试需求

放电识别方式：采用波形实时监测+傅里叶变换双重判定机制，识别精度远高于传统单一采样模式

测量准确度：电压测量误差≤±(读数×2%+0.1)，电流测量误差≤±(读数×2%+0.1)，满足电力行业校验精度要求

高压切断响应速度：全流程切断时间小于0.2秒，试品击穿瞬间即可完成断电保护

分辨率参数：电压分辨率0.01kV，电流分辨率0.01mA，微小电压电流变化也可精准捕捉

供电适配性：支持180V~270V AC宽幅供电，适配50Hz/60Hz±1%频率范围，市电、发电机供电场景均可稳定运行

数据通讯接口：标配标准RS232接口，可直接连接PC端完成数据导出与报告生成

环境适配范围：工作温度覆盖-10℃~50℃，相对湿度≤90%，适配野外高温、高湿等复杂作业环境

二、产品核心性能特点

双重放电识别机制全程监测放电电流，捕捉到有效放电信号后立刻锁存当前高压数值，0.2秒内完成高压切断，测试结果精度高，完全适配自动化无人值守测试场景

搭载全触摸高清液晶显示屏，采用超大图形化全中文操作界面，每一步操作流程都有明确提示，操作人员无需深度专业培训，轻点屏幕即可完成全流程测试

全流程测试操作在微处理器闭环控制下自动完成，无需人工干预调压、计时、判定等环节，大幅降低人为操作误差

一体化集成设计，内置高压发生单元，现场测试时可大幅减少外接接线数量，降低现场作业复杂度

多重高压保护机制：试品短路、击穿或高压回路电流异常波动时，仪器将以极速短路模式切断输出，避免核心功率部件损坏

全维度防误操作设计：电压、电流实时可视化监测，高低压接线端子物理标识清晰区分，支持缓速升压、极速降压逻辑，异常状态同步触发声音报警，从操作层面规避安全隐患

专属抗震结构设计，可承受长途运输过程中的强烈震动与颠簸，核心部件不会出现移位、损坏，长期野外使用稳定性强

配套专用耐高压绝缘测试电缆，使用时需保持电缆悬空布设，避免贴近地面或金属构件引入分布电容，保障测量数据精准度

三、标准化操作指南

（一）现场接线规范

将配套电源线一端接入仪器电源输入端口，另一端连接至现场供电回路，仪器专属接地端子必须可靠接入主接地网，接地电阻满足电力试验安全规范要求

将配套升压输出线一端接入仪器升压输出端口，另一端连接至外接试验变压器的低压输入端口，输出线的接地端必须牢固接在试验变压器的金属接地柱上

将配套测量航空插头完全插入仪器对应航空插座，旋转锁扣完成固定，避免测试过程中出现接触不良导致的数据中断

（二）全流程操作步骤

打开仪器总电源开关，仪器自动启动硬件自检流程，液晶屏同步显示中文开机主界面

数秒后自检完成，仪器自动进入操作主界面，当界面上“零位指示灯”点亮时，代表内部调压器已完全回归零位，满足试验启动安全条件，可正式开始测试

选择「手动试验」选项进入参数设置界面，界面内额定基准参数为出厂预校准配置，非专业校准人员无需自行修改，仅需按需调整试验相关参数即可：

高压保护电流设置：常规测试推荐设置为6.0mA，该参数代表仪器允许的最大输出电流，可在1~25mA范围内按需调整，无间隙过电压保护器非击穿状态下回路电流几乎为0，6mA的保护阈值可兼顾测试安全性与识别灵敏度

试验电压设置：常规测试推荐设置为30.0kV，即仪器本次测试的最高输出电压上限，可在1~100kV范围内按需调整，不同型号TBP推荐对应上限为：TBP-3.8设置10.0kV、TBP-7.6设置20.0kV、TBP-12.7设置30.0kV、TBP-35设置75.0kV

保护电压、分压变比、闪络保护判断值、电压误差上下限参数为出厂校准锁定参数，常规测试场景下不建议自行修改

间隔时间设置：出厂默认值为15秒，仅在自动试验模式下生效，用于控制两次连续测试之间的等待间隔

参数设置完成后点击「确定」，进入手动试验操作界面：

按需选择升压步长，支持5kV、1kV、0.5kV、0.1kV四档步长，也可切换为点降点升模式，升压过程中可随时调整步长适配不同测试阶段的调压需求

点击「启动试验」后仪器正式输出高压，点击「手动升压」按钮，仪器将按照选定步长逐步抬升电压，实时同步显示回路输出电流，抬升至试品击穿触发保护时，仪器自动锁存当前放电电压值，自动控制调压器回归零位，断开主回路接触器；该模式也可作为常规耐压仪使用，手动升压至目标电压后自动启动耐压计时，计时结束后点击「降压停机」，仪器将快速降压至零位并断开主接触器，高压输出完全切断

支持连续开展多次重复试验，测试完成后仪器将自动计算多组试验数据的平均值，点击「保存」按钮即可将本次所有测试数据存入本地存储，点击「返回」可逐步退回上级操作界面

选择「自动试验」选项进入自动模式参数设置界面，额定基准参数同样为出厂预校准配置，仅需按需调整试验参数：

高压保护电流设置：常规测试推荐设置为6.0mA，可在1~25mA范围内按需调整

保护电压、分压变比、闪络保护判断值为出厂锁定参数，常规场景无需修改

间隔时间设置：出厂默认15秒，用于控制两次自动测试之间的等待时长

参数设置完成后点击「确定」进入自动试验操作界面，点击「启动试验」后仪器将自动完成3次完整工频放电测试，全程自动调压、自动识别放电、自动锁存数据，测试完成后自动计算3次试验的平均值，点击「保存」即可将整组数据存入本地存储，点击「返回」可逐步退回上级操作界面

进入「历史数据」界面，选中目标试验记录后点击「打印」，即可直接通过内置打印机输出完整测试报告

进入「系统设置」界面，该界面用于校准仪器高压输出电压、电流的测量准确度，仅允许专业校准人员操作，常规使用场景下不建议自行调整参数，避免影响整机测量精度。
