变压器容量及空载负载测试仪使用说明书

文章来源： 日期：2026-07-06

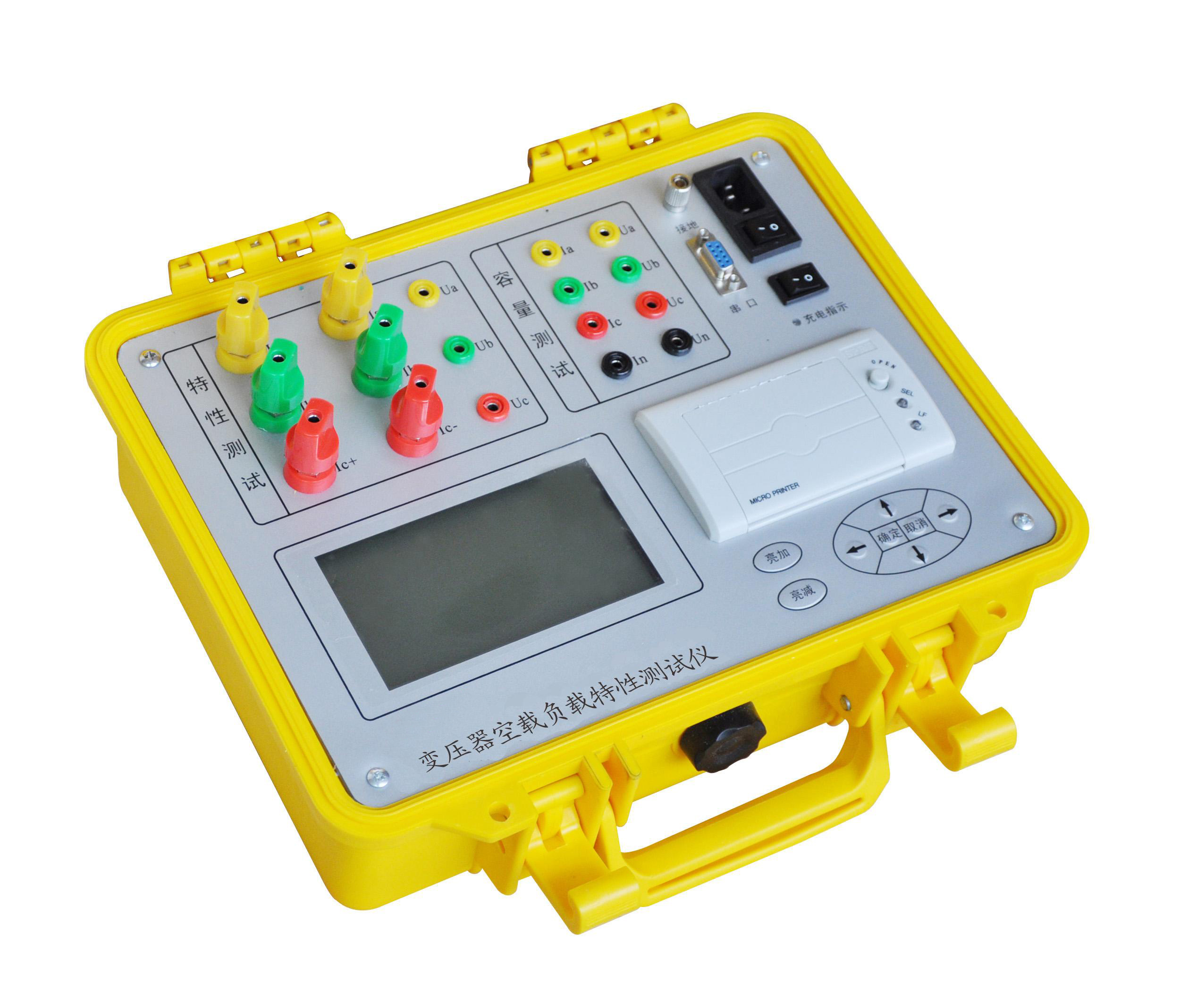

本仪器严格依据电力行业标准DL/T596—1996研发，是专为解决电力系统变压器铭牌篡改、容量虚报、电费流失痛点打造的高精密专用测试设备，可精准完成各类配电变压器的额定容量、空载特性、负载特性等全系列工频参数测量，是电力部门开展变压器合规校验、性能检测、能效评估的核心作业设备。

一、产品基础概述

针对电力系统两部制电价执行过程中，部分用户通过篡改铭牌虚报变压器容量、偷逃基本电费与增容费的行业痛点，仪器搭载高效能大容量充电电池，无需外接市电即可独立完成现场作业，单次充满电可连续完成500台次变压器测试，完全适配无供电条件的野外作业场景。

仪器内部采用数字合成技术生成纯净三相标准正弦波信号，区别于普通逆变交流输出，从根源上保障非额定工况下的测试数据准确性，经高精度功率放大器输出三相大功率精密测试源，测量变压器容量与短路损耗时，无需额外外接三相测试电源、调压器、升流器等笨重辅助设备，现场接线流程大幅简化，单台仪器可等效替代四台独立专业设备：变压器容量及空载负载测试仪、变压器损耗参数测试仪、谐波分析仪与便携式示波器，一台设备即可覆盖变压器容量核验、空载电流、空载损耗、短路损耗、阻抗电压等全项目工频参数精密测量，同时支持空负载试验过程中的电压电流失真度检测、谐波含量分析与相位矢量分析功能，大幅降低现场作业设备携带量。

二、核心产品特征

高精度容量无源测量‌：采用成熟无源测量算法，可精准核验各类配电变压器的额定容量，操作流程简便，测试结果准确率可达100%，完全满足反窃电、容量合规校验的作业要求。

内置独立三相测试电源‌：仪器内部自动生成三相大功率精密测试电源，彻底摆脱现场供电条件限制，无需外接辅助电源即可完成全项目测试。

全类型变压器参数覆盖‌：支持所有常规电力变压器的空载电流、空载损耗、短路电压、短路损耗参数测量，适配绝大多数电力场景的检测需求。

变压器型号自动判定‌：通过空载试验采集的原始数据，可自动识别判定被测变压器的具体型号，完整覆盖S7、S9、S11、S13、S15系列油浸式变压器，以及SCB9、SCB10、SCB11系列干式变压器等当前主流品类。

多维度自动校正功能‌：内置波形畸变校正、双模式温度校正（简易温度校正、附加损耗分别校正）、非额定电压下的空载试验电压校正、非额定电流条件下的短路试验电流校正四大校正机制，尤其适配不具备大容量变压器短路试验条件的基层供电单位，无需搭建大型试验平台即可获得精准合规的测试结果。

谐波与失真度检测‌：可精准测量电压、电流的各次谐波含量与总谐波失真度，辅助判断试验电源与被测设备的电能质量状态，排查试验数据异常的诱因。

矢量分析功能‌：支持基础电参量矢量分析，可自动生成相位矢量图，直观展示各电压、电流之间的相位关系，快速定位接线错误、设备异常等问题。

实时波形显示功能‌：可实时显示各电参量的原始波形图，直接作为简易示波器使用，辅助排查试验过程中的异常工况，快速定位故障点。

宽量限免切换设计‌：电压回路支持最高750V宽量限测量，全程无需手动切换档位即可保证全量程测量精度，彻底避免档位选错引发的仪器损坏风险。

超宽容量测量范围‌：容量测量覆盖20kVA～100000kVA，从小型台区配电变压器到变电站大型主变均可直接测试，覆盖几乎所有常见电力变压器的检测需求。

精准电量显示‌：屏幕可实时显示电池剩余电量百分比，区别于传统仪器仅支持亏电报警的简易提示，方便作业人员提前规划现场作业行程，避免中途断电影响测试进度。

友好人机交互‌：配备大屏幕高亮度彩色液晶显示屏，全中文菜单搭配清晰操作提示，导电硅胶触摸按键操作便捷、抗老化使用寿命长，户外强光环境下也可清晰读取屏幕内容。

本地打印输出‌：内置微型热敏打印机，测试完成后可随时直接打印检测结果，现场即可出具标准化纸质检测报告，无需返回单位后二次整理。

大容量数据存储‌：可完整存储200组容量测试全量数据，支持后续随时回溯调阅，方便批量检测后的数据分析与电力设备台账建立。

三、现场作业标准化操作指引

测试前准备工作‌：开机确认仪器电池剩余电量充足，提前拆除被测变压器的所有外部运行连线，将变压器高低压侧分别短接后可靠接地放电至少2分钟，彻底消除残余感应电，既规避触电风险，也避免残余电荷干扰后续测量数据准确性。

接线操作规范‌：严格按照仪器面板标注的对应端口定义，将三相电压测试线、三相电流测试线分别连接至被测变压器的高低压侧对应端子，所有接线端子必须拧紧保证接触牢固无松动，避免接触电阻过大引入额外测量误差。

测试启动流程‌：开机进入全中文操作主菜单，选择对应测试项目，准确录入被测变压器的预估容量、设备类型等基础信息，系统自动校验参数合理性，确认所有接线无误后点击启动测试，仪器将自动完成三相测试源输出、全通道数据采集、多维度参数校正全流程，全程无需人工干预。

测试结果处理‌：测试完成后屏幕直接展示所有测量参数，可直接在线查看完整数据，也可选择打印当前检测结果，或将数据存入仪器内置存储器，全部现场测试完成后可统一导出至PC端完成批量数据管理。

作业收尾操作‌：所有测试完成后先关闭仪器电源，再依次拆除所有测试连接线，最后对被测变压器再次执行一次对地放电操作，确认现场无安全隐患后即可完成全部作业流程。

四、日常维护与安全注意事项

仪器长期存放时需保证每3个月完成一次完整充放电，避免内置锂电池因长期亏电损坏；测试过程中严禁触碰高压输出端子，避免高压电击风险；搬运过程中做好防震防护，避免内部精密采样模块受剧烈撞击出现测量偏差；定期使用干燥软布清洁仪器外壳与测试线接头，防止积尘、油污引发接触不良，保障长期测量稳定性。
