电缆故障测试仪使用说明书

文章来源： 日期：2026-07-02

仪器概述

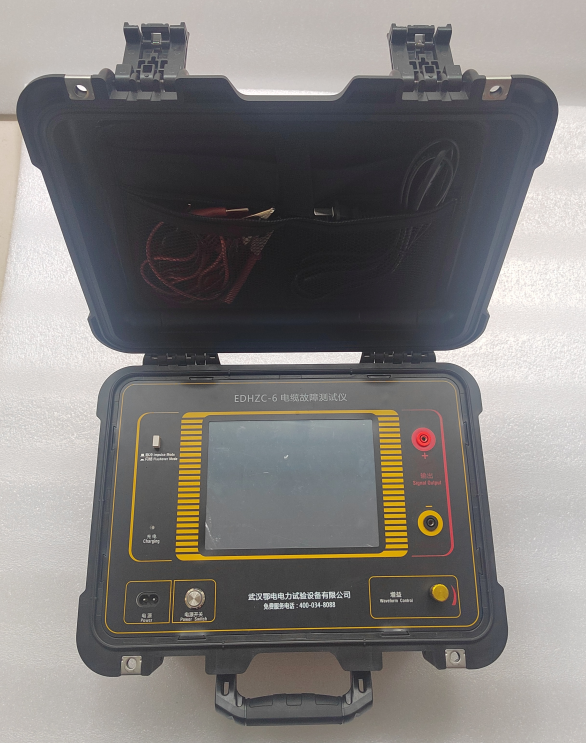

本款箱式电缆故障测试仪专为35kV及以下电压等级的各类电力电缆设计，可精准检测高阻闪络性故障、泄漏性故障、低阻故障、短路故障以及断路故障，是电力运维、工程抢修场景下的核心检测设备。 仪器采用一体化箱式结构，搭载全触摸操作界面，所有功能按键直观展示在屏幕上，无需复杂的物理按键操作即可完成全流程设置。内置大容量波形存储模块，可保存数百组现场测试波形，支持随时调取查看、同屏对比分析。整体测试界面简洁清晰，功能按键定义直白易懂，无需长期专业培训即可快速上手，大幅缩短电缆故障排查时长，提升抢修效率。

第一章 技术说明

一、主要技术指标

核心检测方法：支持低压脉冲法、高压闪络法两种主流测试模式，覆盖几乎所有常见电缆故障类型。

核心性能参数

测试距离：低压脉冲法最大测试距离60km，高压闪络法最大测试距离40km

系统测试精度：小于20cm，完全满足现场故障定点的精度要求

脉冲幅度：负载阻抗为50Ω时，输出脉冲幅度不小于250Vpp，信号穿透力强、抗衰减能力优异

长度档位选择：提供<1km、<3km、>3km三档可选，适配不同长度电缆的测试需求

采样频率：支持6MHz、12MHz、24MHz、48MHz、96MHz、192MHz多档可调，兼顾长距离测试的稳定性与短距离测试的分辨率

读数分辨率：1m，测距结果直观精准

预置波速库：内置5种常见电缆介质的标准电波传播速度，油浸纸/不滴流电缆160m/μs、交联聚乙烯电缆172m/μs、聚氯乙烯电缆184m/μs，同时支持自定义设置其他类型电缆的波速

专属测速功能：针对特殊类型电缆，输入已知的电缆全长即可自动测量电波在该电缆中的实际传播速度，进一步提升测试精度

采样方式：兼容电流取样法、电压取样法两种主流采样模式，适配不同现场的接线条件

工作环境条件：工作温度范围-20℃~+55℃，相对湿度≤90%，可适应野外、井下等复杂作业场景

外形尺寸：430×300×190mm，便携箱设计便于现场携带转运

整机重量：约10kg，单人即可完成搬运操作

二、仪器工作逻辑框图

选择“低压脉冲法”模式时，仪器自动输出250Vpp的测试脉冲信号，同步加载到被测电缆与主机输入电路中，采集到的信号经过数字化处理后直接在屏幕上生成测试波形，界面状态栏同步实时显示当前电缆类型、电波传播速度、采样频率、故障距离、测试日期等关键信息。 选择“高压闪络法”模式时，仪器内部低压脉冲输出回路自动断开，进入外触发等待状态。当外部冲击高压加载到被测电缆上，故障点发生闪络放电时，单次闪络产生的信号经过电流取样器传输至仪器，仪器自动启动采样流程，捕捉并在屏幕上显示完整的闪络测试波形。

三、核心测试原理

电缆故障可分为两大类：短路、开路、低阻故障，以及高阻闪络、泄漏性故障。仪器基于雷达脉冲测距原理工作：在测试端向电缆发射一个电脉冲信号，当脉冲在电缆内部传播遇到特性阻抗不匹配的故障点时，就会产生反射回波。仪器将入射脉冲与反射回波完整采集并显示在屏幕上，通过双电子游标精准定位两个波形的特征拐点，结合电波在对应类型电缆中的传播速度，即可自动计算出故障点到测试端的距离，计算公式为： S = V·T / 2 其中S代表故障点距离测试端的距离，V代表电波在该电缆中的传播速度，T代表电波从测试端到故障点往返一次的总时间。在V和T两个参数精准获取的前提下，仪器可自动完成距离测算，无需人工复杂计算。

第二章 仪器操作界面介绍

系统全触摸操作界面分为四个功能区域，布局清晰直观：

顶部区域：显示仪器型号标识，以及主机与采样单元的实时通信状态，随时掌握设备连接情况

右侧区域：集中展示参数选择菜单，包含被测电缆类型选择、采样频率选择、测试方法选择、电缆长度选择、两组波形对比、波形打印、波速测量等所有核心功能按键

底部区域：实时显示已选定的参数状态，清晰展示当前设置的采样频率、电缆类型、测试方法等关键配置，避免参数误设置

中部核心区域：为波形显示区域，分为上下两个独立部分，上半区展示局部放大波形，方便精准定位波形拐点；下半区展示全程完整波形，便于掌握整体波形特征。

第三章 操作方法与基础步骤

开机前准备与通用测试流程

现场测试前首先检查仪器内置电池电量，若电量不足需提前连接外接电源充满，避免测试中途断电中断作业。

打开仪器面板上的电源开关，等待系统进入Windows桌面后，将自动跳转至电缆故障测试系统主界面。按下面板上的“测试电源”按键，此时“闪络”“脉冲”两个指示灯交替闪烁，仪器默认进入“低压脉冲”待机状态。若测试过程中意外退出测试系统回到桌面，只需双击桌面上的电缆仪图标，即可重新进入测试系统主界面。

结合被测电缆的类型、实际敷设长度以及已初步判断的故障性质，用触摸笔点击屏幕右侧的对应功能按键，完成初始测试参数的设置。

参数设置完成后，默认处于“低压脉冲法”状态，将仪器测试线的红、黑两个夹子分别连接到被测故障电缆的故障相，以及另一完好相或电缆铠装地线上，点击“采样”按键，仪器自动启动数据采集，波形实时显示在屏幕上。再次点击“采样”按键，仪器将进入连续采样状态，测试人员可根据波形的显示幅度与位置，缓慢调节“位置调节”和“振幅调节”旋钮，将波形调整到便于清晰观察分析的状态，最后点击“取消采样”按键停止采样，进入波形分析环节。

若选择“高压闪络法”模式，点击“采样”按键后仪器进入“采样中”的等待触发状态，此时对故障电缆施加高压冲闪，仪器将自动捕捉采样盒传输的闪络信号并显示在屏幕上，随后自动回到等待状态，准备采集下一次冲闪的波形。多次冲闪采样的过程中同步调节位移与振幅旋钮，将波形调整到最佳观察状态，点击“取消采样”停止采样后，操作双电子游标即可测算出故障点距离测试端的电缆长度。

第四章 不同故障类型的专项测试流程

一、低压脉冲法：检测低阻、短路、断路故障与电缆全长

开机进入测试系统预置界面后，根据被测电缆的类型、实际长度，依次点击屏幕右侧的“电缆种类”“检测方法”“长度选择”“采样频率”按键完成参数配置：

电缆类型选择：反复点击“电缆种类”按键，观察屏幕下方的当前状态设置栏，直到显示的电缆类型与被测电缆完全一致，系统将自动匹配对应标准波速。

检测方法选择：点击“检测方法”按键，状态栏将循环切换“低压脉冲法”和“高压闪络法”选项，选择“低压脉冲法”后，仪器面板上的绿色“脉冲”指示灯常亮，确认模式生效。

长度档位选择：点击“长度选择”按键，状态栏循环显示<1km、<3km、>3km三个档位，根据被测电缆的实际总长度选择对应档位，优化采样参数。

完成所有参数设置后，按照接线要求连接测试线，点击“采样”启动采集，连续采样模式下调整波形的位置与幅度，确认波形清晰后停止采样。

数据处理阶段，可根据波形实际情况对波形进行展宽、压缩、左右移动操作，滑动双电子游标精准卡在入射脉冲与反射脉冲的特征拐点上，仪器将自动计算并显示故障距离。

波形保存操作：点击“保存”按键，在弹出的二级菜单中输入波形备注信息，即可完成当前测试波形的本地存储。界面集成12个快捷波形操作按键：1-波形左移、2-波形右移、3-波形移动速度切换、4-波形压缩、5-波形展宽、6-波形还原、7-游标移动速度切换、8-游标慢速左移、9-游标慢速右移、10-双游标切换、11-游标快速左移、12-游标快速右移，所有操作一键完成。

历史波形调取：点击屏幕右侧的“打开文件”按键，在弹出的文件列表中选中需要查看的历史波形，点击“打开”即可直接加载查看，用于后续故障回溯分析。

波形打印操作：用USB线将仪器的USB接口与打印机连接，点击“打印文件”按键，界面将显示待打印的完整波形与所有测试参数，点击“打印机”进入型号选择界面，选定对应打印机后点击“参数修改”，设置打印纸张类型与打印份数，确认后点击“开始打印”即可输出纸质测试报告。注意需提前在系统中安装对应打印机的驱动程序，才能保证打印功能正常运行。

波形对比功能：点击“波形对比”按键，选择两组同类型电缆的历史波形，第一组作为主参考波形，第二组作为待对比波形，选定文件后点击“比较”，两组波形将在屏幕上同屏显示，便于分析波形差异、判断故障特征。

自定义波速测量：针对特殊类型电缆，取一段与被测电缆同型号的已知准确长度的电缆，将仪器设置为低压脉冲法模式，电缆类型选择“其它类型电缆 速度未知”，点击“波速测量”按键，在弹出的菜单中选择“用实时通讯数据计算速度”并点击“测量吧”，仪器输出测试脉冲后调整波形，用双游标分别卡住发射脉冲与回波脉冲的前沿拐点，点击“计算速度”，在弹出的输入框中填入已知的电缆准确长度，点击“确定”后仪器将自动计算并显示该类型电缆的实际电波传播速度，该数值将自动保存为后续同类型电缆测试的默认波速，大幅提升测试精度。

操作过程中点击“返回”按键，即可从当前操作界面退回到初始设置界面；所有测试完成后点击“退出”按键，仪器将正常退出测试系统。

二、高压闪络法：检测高阻故障

针对高阻闪络、高阻泄漏类故障，进入测试系统预置界面后，根据被测电缆的类型与长度，将测试方法设置为“高压闪络法”，状态栏将以红色字体显示当前模式，面板上的红色“闪络”指示灯常亮，确认模式生效。 点击“采样”按键，仪器进入等待触发状态，此时启动外部高压冲击设备对故障电缆施加冲闪电压，故障点击穿放电产生的信号将通过电流取样器传输至仪器，仪器自动捕捉完整闪络波形并显示在屏幕上，随后回到等待状态准备下一次采样。多次冲闪过程中同步调整位移与振幅旋钮，直到波形特征清晰易读，点击“取消采样”停止采样，操作双游标定位波形拐点，即可得到故障点的准确距离。 采用电流取样法时，将电流取样器套在电缆地线与电容地线的连接位置，确认所有高压接线连接牢固、现场无关人员全部撤离后，再启动高压冲击操作，冲击电压逐步提升直到故障点稳定击穿，即可采集到特征清晰的闪络波形。

第五章 仪器使用安全与维护注意事项

首次操作仪器前必须完整阅读本说明书，熟悉所有操作步骤与安全要求，严禁未培训人员独立操作高压闪络测试功能。

仪器日常使用时可连接交流市电进行浮充补电，但在进行高压闪络测试前，必须将仪器的外接交流电源线完全断开，避免高压串入市电回路引发安全事故。

本仪器属于高精度电子检测设备，非专业维修人员严禁私自拆卸仪器内部组件，设备出现故障时请第一时间联系经销商或厂家售后，避免私自拆解造成设备损坏。

测试完成后需按流程逐步操作，先点击“返回”“退出”按键退出测试系统回到桌面，再按照Windows系统正常关机步骤关闭仪器电源，严禁直接断开电源强制关机，避免丢失已保存的测试波形与数据。

野外测试完成后，及时清理仪器表面的灰尘与水渍，将仪器放置在干燥通风的环境中存储，长期闲置时每3个月开机充电一次，避免内置锂电池亏电损坏。
