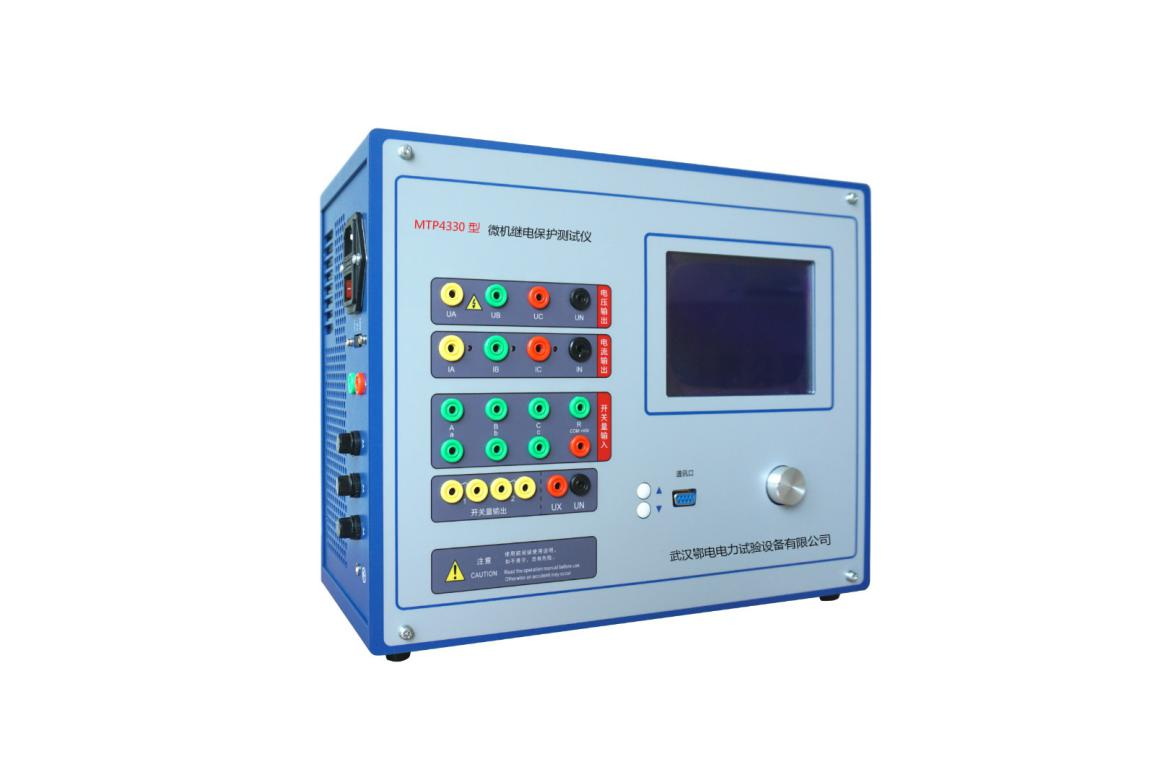

继电保护校验仪是我公司研发的专业校验装置，内部交直流电压、电流源采用前沿电源技术，在电路设计、器件选型、面板布局、内部结构设计层面均达到国内先进水平，具备功能完善、选材精良、测试数据直观清晰、操作简便等核心优势，是电力继保运维部门的首选试验设备，也可被称为继电保护测试仪、单相继电保护测试仪、继保测试仪、单相继保测试仪、单相继电保护校验仪、继保校验仪、单相继保校验仪、继保仪。

一、核心测试功能

量度继电器测试‌：可精准测量电流、电压继电器的启动值、返回值，自动计算返回系数

时间继电器测试‌：可完成启动值、返回值、继电器动作时间的全参数测量

中间继电器测试‌：适配各类带启动线圈、保持线圈的中间继电器，可测量启动值、返回值、保持值及完整动作时间

重合闸继电器测试‌：支持电容充电试验、充电时长测试、重合闸时间测试、中间元件性能校验

差动继电器测试‌：可开展直流励磁试验、制动特性试验、伏安特性全曲线测试

二、核心技术参数

基础工作条件‌

供电电源：AC220V±10%、50Hz

工作环境：温度区间-10℃~40℃，环境湿度≤85%

适配大气压：86~106Kpa

全量程输出能力‌

交流电压：0~220V/3A

交流电流：0~100A/7.5V、0~20A/25V、0~5A/5V多档位可选

直流电压：0~220V/3A

直流电流：0~20A/25V

固定直流定值输出：DC24V、DC48V、DC110V、DC220V

测量精度指标‌

电流、电压表采用4½位高精度显示

数字毫秒表量程覆盖0~99.9999s，可精准捕捉毫秒级动作时长

计时精度：≤0.001s，完全满足各类继保元件动作时间的高精度测量需求

输出波形：纯正正弦波，波形畸变率≤1%，避免谐波干扰影响测试结果准确性

整机特性指标‌

整机重量：约12kg，便携性强，适配实验室、现场运维等多场景使用

散热方式：智能风冷，低负载时自动启停风机，降低运行噪音

绝缘性能：电源输入端与外壳绝缘电阻≥10MΩ，可承受AC2kV 1分钟耐压，保障操作安全

三、标准操作流程

开机前确认设备可靠接地，根据被测继电器类型，选择对应输出端口完成接线，确认输出档位与被测元件参数匹配

接入AC220V工作电源，开机预热3~5分钟，让仪器内部源进入稳定工作状态

在面板选择对应测试项目，设置保护动作阈值、测试步长等参数，启动自动测试流程

仪器自动完成升流/升压、数据采集、结果判定，测试完成后自动将输出归零，可直接导出测试数据生成报告

测试结束后先关闭输出，再断开仪器电源，整理测试线缆妥善收纳

四、安全与维护注意事项

严禁输出端口短路、过载运行，测试前需确认被测元件额定参数，避免超出仪器输出量程

长期存放需置于干燥通风环境，每3个月通电开机一次，运行30分钟驱潮，避免内部元件受潮损坏

每年需送计量机构完成一次精度校准，确保电流、电压、计时指标符合计量检定要求

测试大电流输出时，需尽量缩短输出线缆长度，降低线路压降，保证输出精度达标
