66kV～500kV 验电器试验架产品说明

文章来源： 日期：2026-07-01

一、产品概述

本验电器功能检测装置严格依据国家电力公司《电力安全工器具预防性试验规程》（国电发777号）要求研制，所有性能指标完全符合国标规定，可按规程要求完成验电器的全功能检测，适配全电力行业内66kV~500kV电压等级验电器的检定工作，检测流程与判定规则完全符合DL740-2014行业标准要求。

二、核心技术指标

允许工作环境温度：‌-25℃~55℃‌

适配环境湿度：‌20%~75%RH‌

连续运行能力：支持长时间不间断连续运行

支架整体规格：‌1.8m * 0.85m * 3.3m‌

设备总重量：‌32kg‌

三、产品结构组成

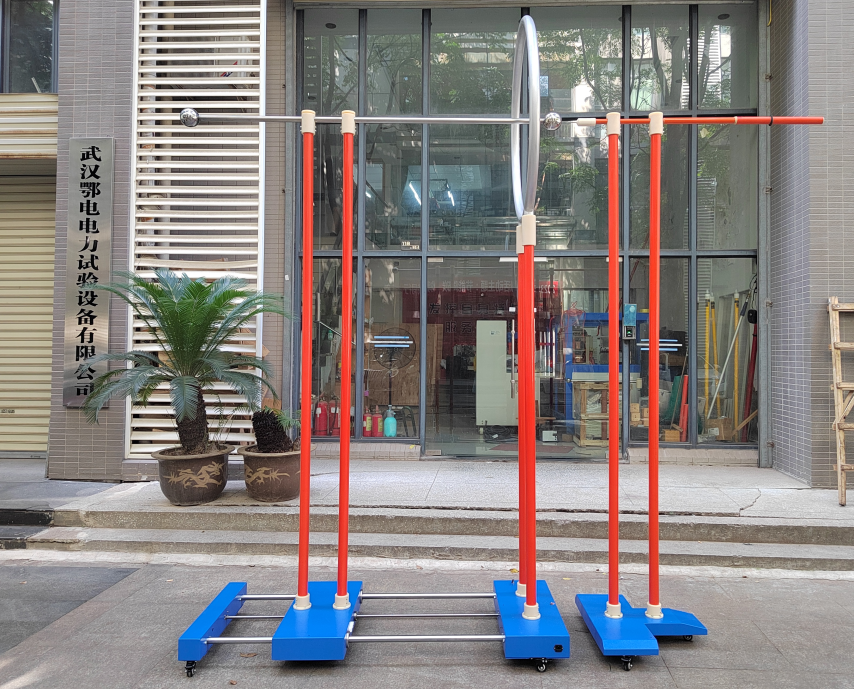

整机由8个核心部件构成：①接线端子、②均压球、③均压环、④验电器、⑤固定器、⑥绝缘管、⑦平车（10-35KV和导轨平车合二为一）、⑧带导轨平车。

其中66kV~330kV电压等级对应的均压环直径为1050mm，均压环圆心到地面的距离不低于2.5m，配套均压球直径为100mm，整套设备分为两个独立装置，适配不同规格验电器的试验需求。

四、检测项目与合格判定规则

本装置可完成三类核心验电器功能检测：验电器启动电压检测、同向干扰电场影响检测、反向干扰电场影响检测。

合格判定标准统一为：验电器启动报警电压处于其标称电压的15%~40%区间内即为合格，超出该范围则判定为不合格。

五、标准试验操作方法

启动电压试验‌

以35kV带接触电极延长的验电器为例：将带导轨平车上安装均压环的中间平车移动至标尺标记a0=430mm的位置，对齐平车与平台的刻度线；将平车底座、均压环、升压设备全部可靠接地，把验电器固定在平车的专用固定座上，抽出验电器使其穿过均压环，保证验电器金属头部与均压球接触良好；将升压设备的高压导线接至均压球延长杆，接好其余试验回路，人员撤离至安全区域后匀速升压，验电器发出报警时立即停止加压，记录此时的高压电压值，确认数值落在5.25kV~14kV区间内即为合格。其余电压等级的验电器，只需将均压环平车移动至对应指定刻度位置，即可按相同流程完成测试。

同相干扰电场影响试验‌

移动导轨平车至对应标记位置，接好全部地线，将均压球与均压环同时接入高压回路，匀速升压至验电器标称电压的0.4倍或0.45倍后停止加压，此时验电器正常发出报警即为合格，无报警则判定为不合格。

反相干扰电场影响试验‌

移动导轨平车至对应标记位置，接好全部地线，将均压球可靠接地，高压导线接至均压环回路，匀速升压至验电器标称电压的0.6倍后停止加压，此时验电器未发出误报警即为合格，出现误报警则判定为不合格。

六、关键安全与维护注意事项

本装置属于配套试验工装，‌必须搭配升压试验变压器才能完成完整试验流程‌，不可单独使用。

装置的金属底座必须完成可靠接地，接地电阻满足电力试验安全规范要求，避免高压触电风险。

定期清洁装置表面的积灰污垢，定期在导轨接触面涂抹润滑油，保证平车移动顺滑无卡滞，延长设备使用寿命。
