SF6密度继电器校验仪检测的重要性与规范作业说明

文章来源： 日期：2026-06-29

一、仪器概述

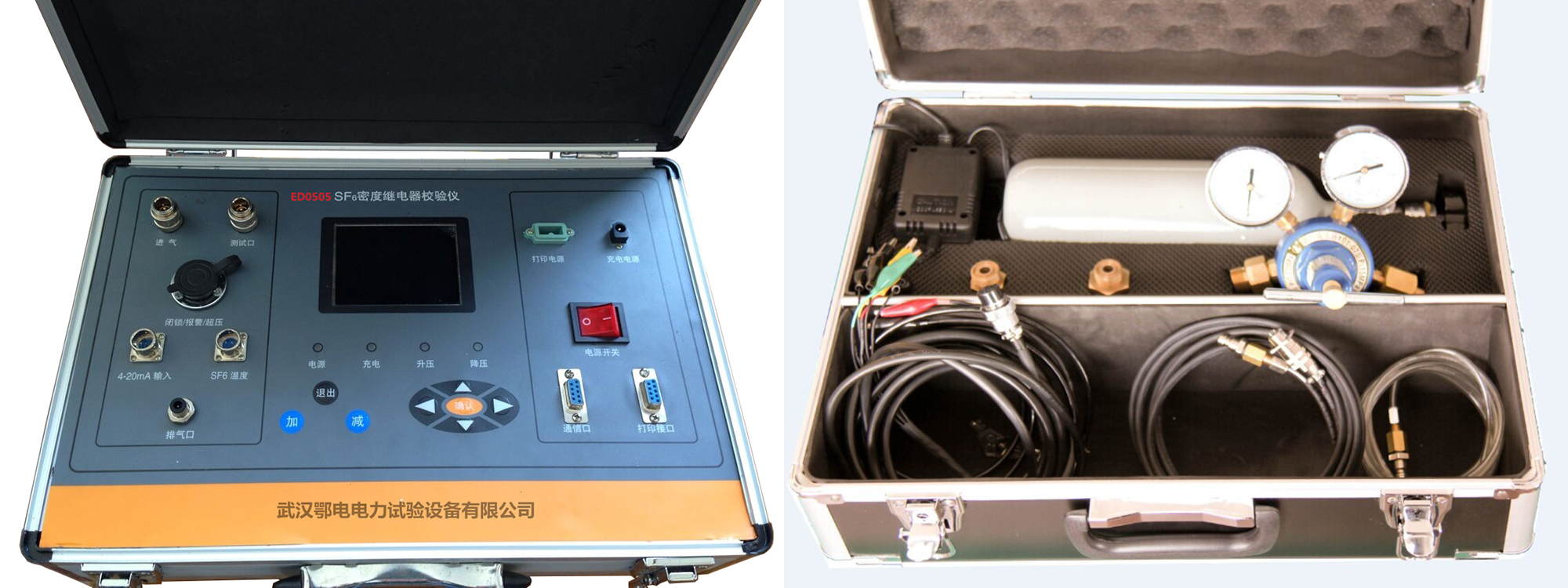

本公司自主研发的智能型SF6密度继电器校验仪，是专为SF6高压电气设备现场检测场景定制的智能化全自动校验设备。

仪器搭载先进的单周期指令微机技术，运行处理速度可达普通单片机的10倍，可同时兼容指针式接点输出、智能式电流输出两类SF6密度继电器的现场校验作业。

仪器采用硬件中断机制实时捕获密度继电器的动作信号，大幅提升测量响应的及时性与数据输出的准确性。

作为便携式专用校验设备，本仪器可实现任意环境温度下SF6气体压力向20℃标准压力值的自动换算，同时支持SF6密度表、普通压力表的全自动校验工作。

根据热力学特性，密闭容器中特定温度下的SF6气体压力可间接表征气体密度，电力行业统一将20℃环境下的SF6气体压力定义为标准参考值。

现场校验过程中，仪器会自动将不同环境温度下测得的压力值，精准换算为对应20℃的标准压力值，以此准确判定SF6密度继电器的动作性能是否符合规程要求。

整机校验流程全自动化运行，无需人工反复调节参数，搭配全中文可视化操作菜单，上手门槛极低，测量结果稳定可靠，完全适配变电站现场复杂的校验工况。

二、功能与特点

采用模数混合型单周期高速单片机作为控制核心，片内集成A/D、D/A转换模块、高精度基准电压源与模拟放大电路，外围电路精简，整机稳定性强、测量准确度高，数据处理能力远超传统校验设备。

支持指针式、电子式全品类SF6密度继电器全自动校验，可适配1~3组接点的密度继电器，无论接点初始状态为常开或常闭，均可同时测量多组接点的动作响应值与恢复返回值，全面覆盖行业内所有新、老型号密度继电器的校验需求。

搭载320*240分辨率大屏幕彩色液晶显示屏，全中文图形化操作界面，参数设置与数据查看直观清晰，现场作业无需额外翻阅复杂说明文档。

测量过程中实时同步展示当前实测压力、换算后的20℃标准压力、实时环境温度三类核心参数，从根源上解决了SF6密度继电器现场校验温度补偿难的行业痛点。

全程自动完成压力调节、数据采集、动作点判定全流程，完全规避人工操作引入的读数误差、操作滞后误差，校验结果全程可追溯。

内置存储模块可永久保存100组完整测量数据，掉电不丢失，每一次校验记录均可随时调取查阅，充分满足电力试验的溯源管理要求。

配备标准RS-232通讯接口，可直接将测试数据上传至PC端，配套专用软件可自动生成标准化试验报告表格，无需人工二次录入整理。

突破环境温度限制，可在任意现场环境温度下完成常温压力表、SF6密度表的精准校验，进一步拓展设备适用场景。

气路管路全部采用进口快速接头，连接操作便捷，整体漏气率极低，可避免现场校验过程中因气路泄漏干扰测量结果。

仪器自带实时时钟模块，支持时间自主修正，可自动为每一条测量记录添加时间戳；同时内置自校准程序，设备长期使用后可自行完成精度校验修正，长期保障仪器的校验准确度。

搭载高精度压力传感器，采用国际先进的磁流体密封技术，压力调节过程平稳无冲击，大幅延长设备使用寿命。

随机配备多种开关专用转换接头，绝大多数型号的SF6开关无需拆卸密度继电器即可直接开展现场校验，大幅降低试验工作量。

配置高容量可充电内置电池，屏幕实时显示剩余电量，无需外接电源即可完成户外现场校验，极大拓展了设备的使用场景。

三、SF6密度继电器检测的重要性与规范作业说明

在变电站年度例行预防性试验工作中，SF6密度继电器检测是保障高压设备运行安全的核心必试项目。

SF6气体作为绝缘和灭弧介质，被广泛应用于GIS组合电器、SF6断路器等核心高压设备中，一旦设备内部的SF6气体密度下降至设定阈值以下，设备的绝缘性能将大幅衰减，严重时会引发绝缘击穿、断路器灭弧失败等重大运行事故。

因此，通过规范的例行预试对SF6密度继电器开展准确校验，是保障变电站长期安全稳定运行的关键技术措施。

SF6密度继电器的核心功能是实时在线监测设备内部SF6气体的密度变化，当气体密度低于预警值时触发报警信号，低于闭锁值时触发设备闭锁操作，避免设备带隐患运行。

但在长期运行过程中，受环境温度循环变化、内部机械部件老化、设备本体气体微泄漏等多重因素影响，密度继电器极易出现示值偏差、动作点漂移等问题。

如果不在预试阶段及时发现并完成校验，后续运行中极有可能出现“误报警”或“拒动作”故障，误导运维人员判断，给高压设备运行带来重大安全隐患。

按照电力行业预试规程要求，SF6密度继电器的规范检测流程通常包含外观完整性检查、示值误差校验、报警点动作值校验、闭锁点动作值校验、返回值校验等核心环节。

试验过程中需要通过模拟不同的气体密度状态，验证继电器是否能在规程规定的允许误差范围内准确动作，同时核对示值偏差是否满足标准要求，整个检测过程对校验设备的测量精度、温度补偿稳定性、现场操作便捷性都提出了极高的要求。

在实际现场检测工作中，采用专业的SF6密度继电器校验仪可大幅提升预试工作效率与检测结果可靠性。

公司生产的SF6密度继电器校验仪，集成了高精度压力测量单元与温度采集模块，可自动完成标准状态下的气体密度参数换算，全面覆盖市面上所有主流类型SF6密度继电器的校验需求。

设备操作流程简化直观，试验数据一目了然，能够帮助试验人员快速判定继电器性能是否合格，最大限度减少人为操作引入的试验误差。

总体而言，在变电站例行预试工作中规范开展SF6密度继电器检测，不仅可以及时发现隐藏的设备安全隐患，还能为后续设备运行维护提供连续、可靠的历史数据支撑。

搭配精度稳定、性能可靠的专业校验仪器，可进一步推动SF6密度继电器检测工作的专业化、标准化落地，为变电站的长期安全运行筑牢坚实的技术防线。
