66-500kV电动验电支架产品说明书

文章来源： 日期：2026-06-26

一、产品概述

本款66kV~500kV电动验电支架，是严格依据国家电力公司国电发777号《电力安全工器具预防性试验规程（试行）》要求研发的验电器功能检测专用装置，所有技术指标完全符合国家相关标准规范，可按照规程要求完成对应电压等级验电器的全功能检测，适配全行业所有涉及高压电力作业的相关单位，检测流程与判定规则完全符合DL740-2014行业标准要求。

二、主要技术指标

设备可在-25℃~55℃的环境温度下稳定运行，适配20%~75%RH的常规室内外试验环境，支持长时间连续不间断开展试验作业。

整机外形规格为1.8m × 0.85m × 3.3m，适配66kV~500kV全电压等级验电器的检测需求，设备总重量仅32kg，搭配移动平车可轻松完成现场转运与就位。

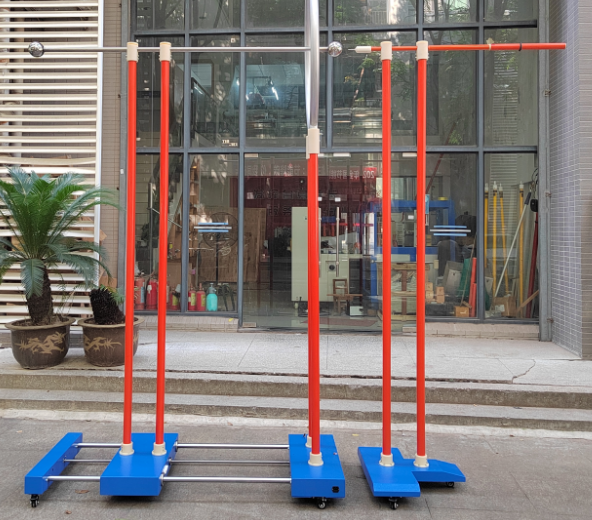

三、产品结构组成

整机所有部件均做了标准化模块化设计，各部件功能清晰、拆装便捷：

① 接线端子：用于连接升压设备的高压回路与接地回路，保障试验接线接触可靠

② 均压球：优化高压端电场分布，避免试验过程中出现局部放电

③ 均压环：构建标准试验电场，保障电场分布均匀性符合DL740-2014标准要求

④ 验电器：待检测的目标高压验电器，可适配带/不带接触电极延长段两类产品

⑤ 固定器：用于稳固夹持验电器，避免试验过程中出现位移偏差

⑥ 绝缘管：作为设备的主绝缘支撑部件，保障高压回路与底座之间的绝缘强度

⑦ 平车：整合10-35kV试验工位与导轨移动功能，无需额外更换工位即可完成低电压等级验电器检测

⑧ 带导轨平车：搭载可精准位移的均压环组件，通过标尺定位快速调整试验间距

四、试验装置设计说明

根据DL740-2014标准要求，66kV~330kV电压等级对应的均压环直径为1050mm，均压环圆心距离地面的高度不低于2.5m，配套使用的均压球直径为100mm。为适配两类不同结构的验电器，本套设备整合为两套独立试验布置模式，分别对应不同的试验场景。

当前市场上的高压验电器分为带接触电极延长段、不带接触电极延长段两类，两类产品的试验布置要求完全不同，对应的检测流程也存在差异。整套验电器功能检测覆盖三个核心项目：验电器启动电压检测、同向干扰电场影响检测、反向干扰电场影响检测，其中启动电压报警值落在验电器标称电压的15%~40%区间内即为合格，超出该范围则判定验电器性能不合格。

针对带接触电极延长段的验电器，采用球电极布置在环电极之后的试验结构，所有布置参数完全匹配DL740-2014标准中表一的要求；针对不带接触电极延长段的验电器，采用球电极布置在环电极之前的试验结构，所有布置参数完全匹配DL740-2014标准中表二的要求，完全覆盖两类验电器的标准检测需求。

五、验电器功能检测试验方法

本设备需配套对应电压等级的升压设备共同完成试验，所有试验项目均可通过导轨平车上的预设标记，快速完成试验间距定位，无需反复手动测量调整。

1. 验电器启动电压试验

首先完成启动电压测量的回路接线，采用球电极+环电极的标准启动电压测量布置，两类验电器分别对应不同的接线方式。

以35kV带接触电极延长段的验电器为例：首先将带导轨的试验平车上，安装有均压环的中间平车移动到标尺标记的a0=430mm位置，对齐平车与平台的基准标尺。随后完成所有接地连接，包括平车底座、均压环以及升压设备的接地端，将验电器固定在平车的验电器固定座上，抽出验电器使其穿过均压环，保证验电器的金属头部与均压球接触良好。将升压设备的高压导线连接到均压球的延长杆上，接好升压设备的其余回路，所有试验人员撤离到安全区域后闭合电源，通过升压设备均匀缓慢加压，直到验电器发出报警声响，立刻停止升压，记录此时的高压电压数值，确认数值是否落在35kV标称电压的15%~40%区间内，也就是5.25kV~14kV范围内，落在区间内则判定该验电器启动电压报警性能合格，否则即为不合格。其余所有电压等级的验电器启动电压试验，操作逻辑完全一致，仅需将均压环平车移动到对应电压的指定标记位置即可。

2. 同向干扰电场影响试验

采用球电极+环电极的同向干扰电场标准试验布置，试验操作流程与启动电压试验基本一致。首先将导轨平车移动到同向干扰试验对应的指定标记位置，接好所有接地回路，将均压球与均压环同时接入高压回路，随后启动升压设备，将电压平稳升至验电器标称电压的0.4倍或0.45倍后停止加压，以10kV验电器为例，需将电压升至4000V，此时如果验电器正常发出报警，即判定该验电器同向干扰电场耐受性能合格，无报警则判定不合格。

3. 反向干扰电场影响试验

采用球电极+环电极的反向干扰电场标准测试布置，试验操作流程与前两项试验逻辑一致。首先将导轨平车移动到反向干扰试验对应的指定标记位置，接好所有接地回路，将均压球直接接地，升压设备的高压回路仅连接到均压环上，随后启动升压设备，将电压平稳升至验电器标称电压的0.6倍后停止加压，以10kV验电器为例，需将电压升至6000V，此时如果验电器没有发出报警，即判定该验电器反向干扰电场耐受性能合格，出现误报警则判定不合格。

六、安全与维护注意事项

本设备仅作为验电器检测的试验工装使用，必须搭配符合对应电压等级要求的升压试验变压器，方可完成所有试验项目，不可单独直接输出高压开展试验。

试验作业前必须确认装置底座与接地网完成可靠连接，接地电阻满足电力试验安全规范要求，避免试验过程中出现底座带电的安全隐患。

日常存放与使用过程中需保持装置表面清洁干燥，定期清理导轨表面的灰尘杂质，在导轨接触面均匀涂抹润滑油，保证平车移动顺滑无卡顿，避免试验间距定位出现偏差。
