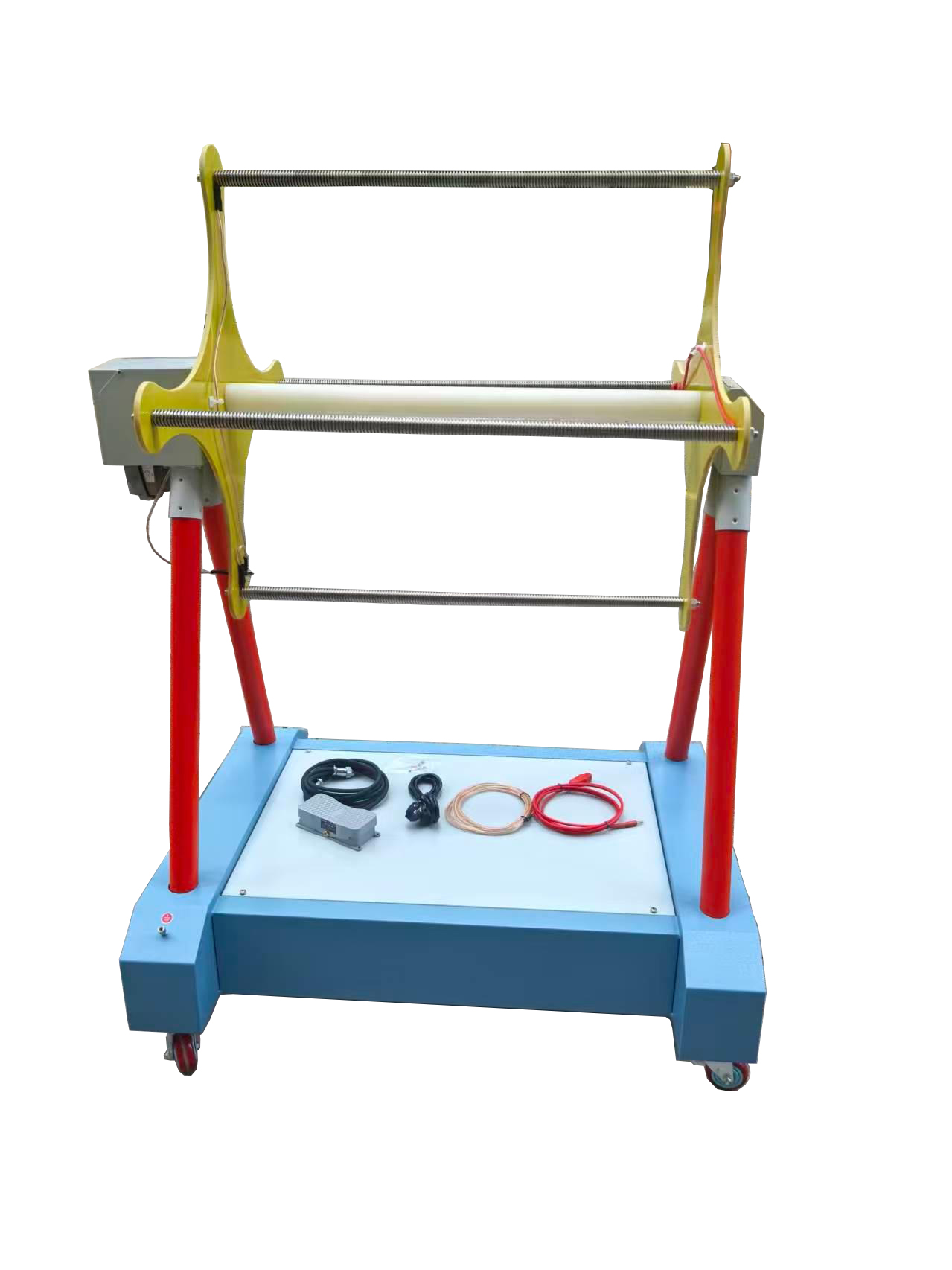

电动绝缘绳测试支架使用说明书

文章来源： 日期：2026-06-22

一、概述

本产品依据国家电力公司《电力安全工器具预防性试验规程》（试行）（国电发[2002]777号）要求研制，各项指标均符合国标。

可按规程要求对绝缘绳进行绝缘耐压试验，适用于所有电力相关行业。

二、技术指标

使用方式：非固定摆放使用

海拔高度：不小于2000m

环境温度：最高＋40℃，最低-25℃

最大风速：不超过34m/s（相当于风压700Pa）

地震烈度：8度

环境相对湿度（25℃时）：小于90%

系统供电：DC12V

装置规格：1500mm × 800mm

极板尺寸：700mm × 700mm

电极距离：500mm

最高耐压值：120kV，绝缘耐压距离40/50cm，电动卷绕

缠绕长度：50m

三、结构与配置说明

电动绕绳机构，配双路脚踏开关控制正转与反转

内部配有配重水袋，用于保证设备稳定性

配重灌水方式：拧下地板上4颗螺丝，打开盖板灌水，灌水重量约100kg

四、使用方法

4.1 接线准备

接好电源插座线

底座接地线接好

电机航插线与脚踏开关航插线对接好

控制盒电源开关合上

4.2 绕绳操作

将绝缘绳一端固定在铝棒上

操作人员理好绝缘绳，脚踩开关控制正转或反转

将绝缘绳按顺序缠绕于电极上，直至绕满整根电极或绕完整根绝缘绳

绕完后将绝缘绳固定在装置上

4.3 电极调节与高压接线

调节电极位置，使水平方向两根电极相平——接高压

垂直方向两根电极——接地

本装置为正方形结构，每段绝缘绳间距为50cm

按规程要求，绝缘绳每50cm耐压100kV

地线接在正方形装置对角的接线端子上（黑色）

高压线接在另一组对角上，高压对地耐压距离即为50cm

4.4 加压试验

固定好绝缘绳后，关掉电源

接上转盘上面的接地线插头

方可进行加压试验

升压装置的接线请参考试验变压器使用说明书，此处不再阐述。

4.5 试验结束

绕完绳索后，务必将以下线缆全部拔下：

电源插座线

电机控制线

脚踏开关航插线

五、注意事项

加压试验前必须关掉电源，并接好接地线插头，方可升压。

装置内部含有电机，运转时请勿强制人为阻断运转，以免回路负载超载，损坏内部线路。

配重水袋灌水约100kg，使用前务必灌满，保证设备稳定。

高压接线严格按对角方式：一组对角接高压，另一组对角接地，确保每50cm耐压距离准确。

本说明书内容与产品技术指标一致，如有更新以最新版本为准。
