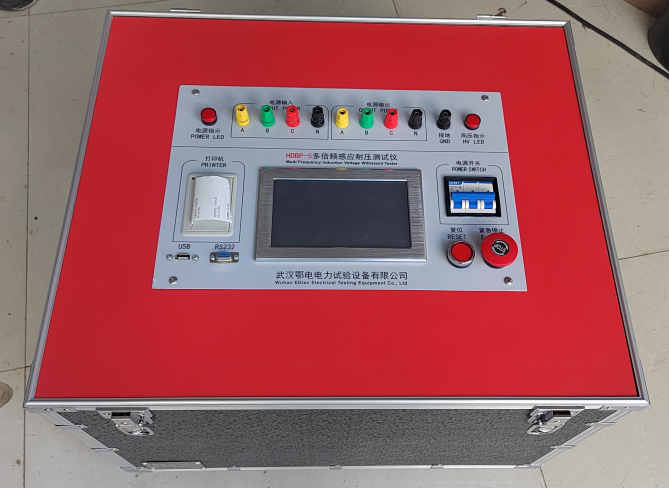

多倍频发生器使用说明书

文章来源： 日期：2026-06-17

一、概述

多倍频发生器又称多倍频电压发生器、多倍频感应耐压装置，依照 DL/T 848.4—2004 及 GB311.1-2012 标准研发制造而成。

本装置采用电力电子技术，内部核心部分使用变频调节器，全部采用数字控制技术，内置计算机，配备8寸彩色液晶显示器，操作、接线简单。专门用于变压器和互感器的感应耐压试验，包括变压器绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验，以及互感器的感应耐压试验。

倍频耐压是变压器绝缘试验中的重要项目，纵绝缘试验需通过倍频电源装置施加试验倍频电压进行耐压试验。

二、仪器别名

电子式多倍频试验装置、多倍频耐压试验装置、多倍频发生器、电子式三倍频电源发生器、互感器感应耐压装置

三、主要功能及特点

数字控制技术：采用电力电子技术，内部核心使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等全部采用数字控制技术。内置计算机，8寸彩色液晶显示，数据存储可达3200组。

触摸操作与打印：采用触摸式操作方式，配备热敏打印机进行汉字打印。

多频率输出：预置50Hz、100Hz、150Hz、200Hz四种试验频率（可选），触摸方式调节电压，步长可实时调节（1V、2V、5V、10V），可实现多倍频试验电压输出。不只产生三倍频，还能产生1、2、3、4倍频的试验电压输出。

波形质量保障：外置LC滤波回路，保证波形畸变率小于3%。外置带抽头的补偿电感，用于补偿被试设备的电容电流，提高装置带负载能力。

便携设计：体积小、重量轻，便于携带，便于大功率化。

降低电源要求：操作、接线简单，对现场试验电源容量的要求有很大程度的降低。

四、主要技术指标

装置容量：0～20kVA（可根据要求做更高容量）

输入电源：220V ±10% / 50Hz

输出电压：0～400V（需要更高电压需配升压变）

输出频率：50Hz、100Hz、150Hz、200Hz（任选）

波形畸变率：＜3%

数据存储：可达3200组

五、适用标准

DL/T 848.4—2004

GB311.1-2012

六、适用范围

适用于变压器和互感器的感应耐压试验，具体包括：

变压器绕组匝间、层间、段间及相间的纵绝缘感应耐压试验

互感器的感应耐压试验

七、操作说明

接通输入电源（220V ±10% / 50Hz），确认仪器接地良好。

根据试验要求，在触摸屏上选择输出频率（50Hz / 100Hz / 150Hz / 200Hz）。

通过触摸方式调节输出电压，步长可选1V、2V、5V、10V。

按试验接线图连接被试设备，注意外置补偿电感的抽头选择，以匹配被试设备的电容电流。

启动试验，装置自动升压至预设值并保持，试验完成后自动降压。

试验数据自动存储，可通过热敏打印机打印输出。

八、注意事项

仪器须可靠接地。

输出电压最高400V，如需更高电压须配合升压变压器使用。

波形畸变率小于3%，外置LC滤波回路已内置，使用时请勿拆除。

补偿电感带抽头，使用前应根据被试设备电容电流选择合适抽头，以提高带负载能力。

仪器参数以产品使用说明书或合同为准，技术参数如有变动恕不另行通知。
