一、概述

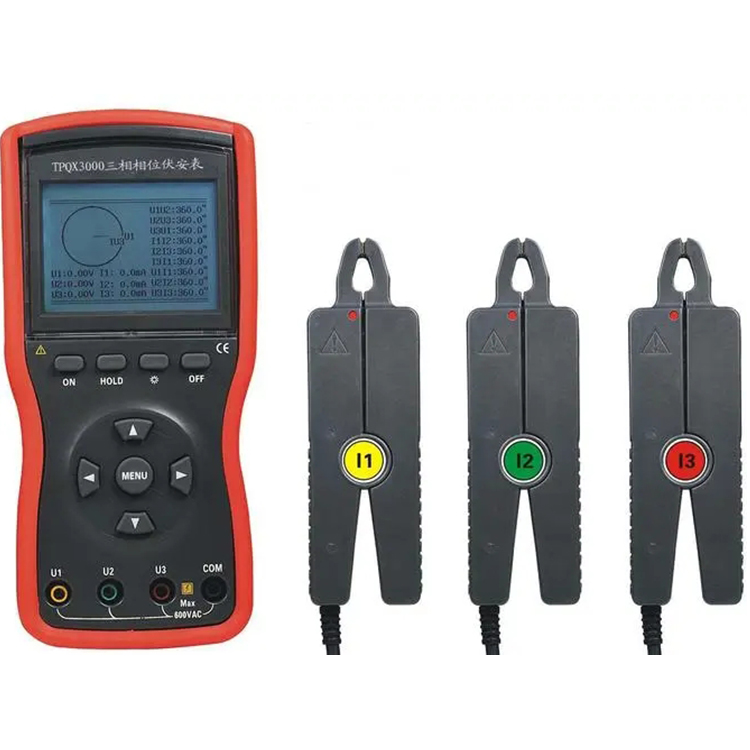

本仪表是专为现场测试设计的多功能、数字式、智能化仪表，具有高精度、高稳定、低功耗、使用方便等特点。

核心功能：在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性/容性电路，测试二次回路和母差保护系统，读取差动保护各组CT之间的相位关系，检查电度表接线正确与否，检修线路设备等。

适用领域：电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等，尤其适用于电能计费系统及继电保护系统。

产品别称：智能型三相数字相位伏安表、多功能三相数字相位伏安表、三钳数字相位伏安表

二、产品特点

配有防振、防滑、高绝缘护套，适合现场使用。

采用 240×160 LCD 显示器，动态显示，向量图指示，一目了然。

电流钳有两种规格：尖小形钳口适用于排线密集的地方，圆形大钳口适用于粗导线检测。

开机 15 分钟后自动关机，节省电量。

最多可存储 500 组数据，支持数据保持、查阅、删除。

带背光灯，适合昏暗场所及夜间使用。

三、技术参数

显示器：240×160 dots LCD

存储容量：最多 500 组数据

电压测量范围：不超过 600V

电流测量范围：不超过 20A

相位测试关系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3（均为前一路超前后一路的相位）

同名端标识：U1、U2、U3 电压插孔和对应电流钳上红色标记点为同名端

四、安全警告

有电，危险！ 必须由经培训并取得授权资格的人员操作，严格遵守安全规则，否则有电击危险。

禁止用于测量超过 600V 的电压线路，否则有电击危险。

禁止用于测量超过 20A 的线路，可能损坏设备。

危险场所禁止使用本仪表。

测试完毕后必须先将测试线撤离被测线路，才能从仪表上拔出。

必须严格按照手册说明连线，I1、I2、I3 不能插反。

五、操作方法

5.1 开关机

按 ON 键开机，LCD 显示。

按 OFF 键关机。

开机 15 分钟后自动关机。

5.2 背光灯控制

开机后，按背光键可控制背光灯开/关，适合昏暗场所及夜间使用。

5.3 数据保持、取消、存储

测试模式下按 HOLD 键保持显示数据，"HD" 符号指示。

再按 HOLD 键取消保持。

保持数据的同时，仪表自动编号并存储，显示 "S：001" 等组别号。

最多存储 500 组，存满后显示 "FULL"。

5.4 数据查阅、退出

按 MENU 键进入数据查阅模式，显示 "RD" 符号，从 "R：001" 开始查阅。

按向上箭头键以步进量 1 递增查阅。

按向下箭头键以步进量 10 递增查阅。

按向左箭头键退出查阅模式，返回测试模式。

5.5 数据删除

在查阅模式下按向右箭头键进入删除选项。

按向左/向右箭头键移动光标到 "YES" 或 "NO"。

按 MENU 键确认删除或退出，返回测试模式。

5.6 测试显示模式切换

开机自动进入电压、电流、相位测试显示模式（图A），通过方向键切换：

按向下箭头键：进入有功功率、无功功率、视在功率、功率因数、频率、三相电流矢量测试显示模式（图B）

按向右箭头键：进入相序测试显示模式（图C）

按向左箭头键：进入向量图显示模式（图D）

按向上箭头键：返回电压、电流、相位测试显示模式（图A）

图B 中三路功率、功率因数为 U1I1、U2I2、U3I3 的对应值。

注意：不要同时操作 2 个或 2 个以上按键，操作无效。

六、测试接线

6.1 单相测试

将被测电压线 L、N 对应接入仪表 U1 黄、COM 黑插孔，电流钳 I1 钳住被测 L 线路。也可使用 U2/I2 或 U3/I3 插孔测试。

6.2 三相四线测试

U1（黄）接 UA，U2（绿）接 UB，U3（红）接 UC，COM（黑）接 N

电流钳 I1 钳 IA，I2 钳 IB，I3 钳 IC

6.3 三相三线测试

U1（黄）接 UA，U3（红）接 UC，COM（黑）接 UB

电流钳 I1 钳 IA，I3 钳 IC

七、相位判断方法

7.1 感性 / 容性判断（以 U1I1 为例）

相位显示在 0°～90°：被测负载为感性

相位显示在 270°～360°：被测负载为容性

7.2 相序与极性判断

相位都接近 120°：正相序，极性相同

相位接近 120° 和 300°****：正相序，极性相反（可能电流钳夹反或线路接线反）

其他情况：反相序（不考虑缺相）

7.3 相序显示模式判断

正相序：U1、U2、U3 或 I1、I2、I3 光标从左往右顺次闪烁

反相序：光标从右往左顺次闪烁

某路光标不亮：可能缺相或信号幅值太低

7.4 电流钳使用注意

相位测试时，电流钳夹的方向应与钳夹上红色标记点方向一致。

八、注意事项

使用前仔细检查仪表所有部件是否有损坏，无损坏方可使用。

按手册说明安装电池。

不要同时操作 2 个或 2 个以上按键，操作无效。

测试时 I1、I2、I3 不能插反，U1、U2、U3 电压插孔与对应电流钳红色标记点为同名端。

长期不用时请取出电池，避免漏液损坏仪表。
