全自动绝缘靴耐压试验装置使用说明

文章来源： 日期：2026-06-10

一、概述

全自动绝缘靴耐压试验装置是绝缘靴（手套）批量试验的专用设备，也可对安全工器具进行测试，例如绝缘杆、绝缘螺丝刀、绝缘垫等。

本产品根据绝缘靴（手套）的试验要求，并遵从广大用户意见设计生产。有效解决了过去不规范试验的问题，提高了工作效率，保障了工作安全，是理想的绝缘靴（手套）专用设备。

本装置采用先进的微电子处理技术，全部使用过程可提前设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。

二、工作原理

接入0～220V电源，根据电磁感应原理，使变压器产生0～30kV工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。根据绝缘靴（手套）试验规程，读取、记录测试参数。

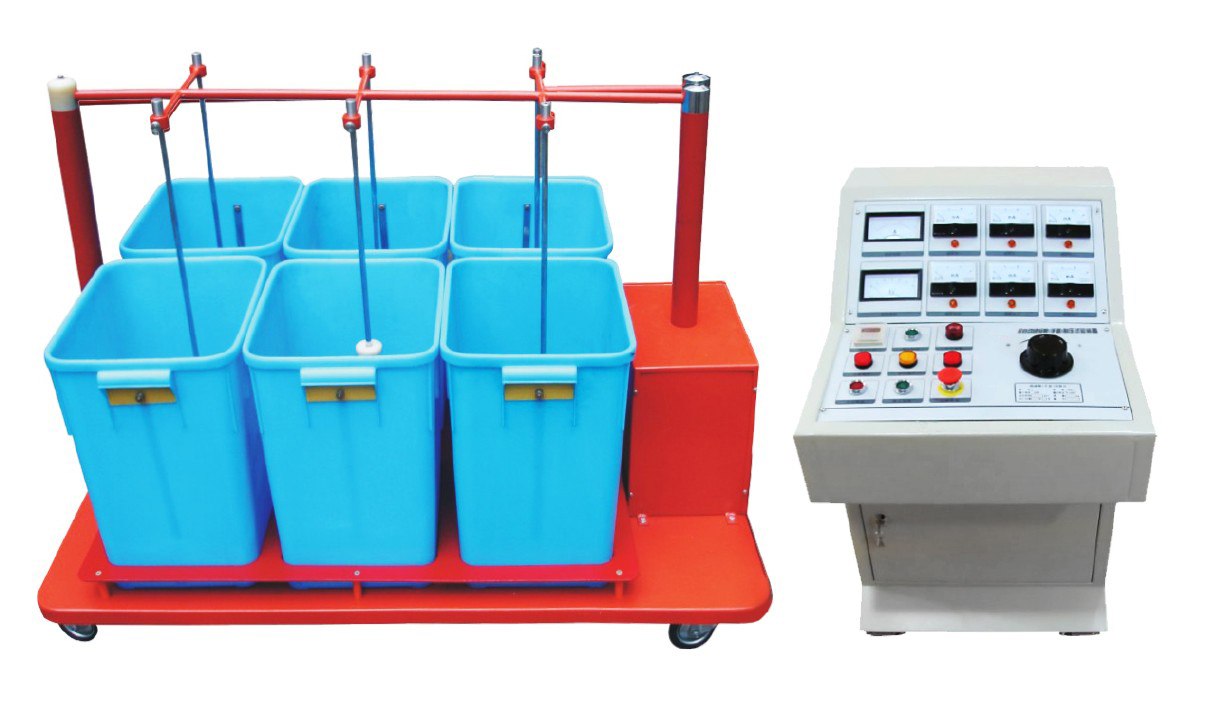

三、结构设计

本产品分为两部分组成：

1. 绝缘靴（手套）试验车

由移动托架、盛水水槽、电极杆支撑等组成。

2. 绝缘靴（手套）操作箱

四、主要技术参数

输入电压：AC220V 50Hz

输出电压：0～30kV

容量：3kVA

测试数量：每次6只

测量数据：可显示打印每只被试品电压值、泄漏电流值

保护功能：过流保护、过压保护；可自定义时间、电压、泄漏电流值

显示方式：液晶显示，全中文菜单操作，带打印

测量准确度：电压±2%（±3个字），电流±2%（±3个字）

质量：操作箱12kg，工频耐压试验台60kg

五、按键说明

显示器（LCD显示器）

显示电压、电流、时间

在参数设定状态下，显示参数符号及参数设定值

复位键

程序清零

选择键 / 功能键

进入参数设定界面

确认已变更的设定值

按序变换参数设定项

移位键

变更参数设定时，用于移动被设定位

用于启动试验

用于停止试验

减少键

变更设定时，用于减少被设定位的数值

进入打印选项，并确认打印

增加键

变更设定时，用于增加被设定位的数值

退出打印选项

六、按键使用方法

功能键： 在测量状态下，按一下"功能"键，进入密码输入界面，请输入密码（1818），然后按"功能"键进入参数设置状态。通过"移位键"、"减少键"和"增加键"，可改变当前参数的设定值。

移位键： 在参数设置状态下，每按一下该键，设定值右移一位，被选定的位反白显示。当移到末位时，再按移位键，将回到首位，如此循环。

减少键： 在参数设置状态下，每按一下该键，设定值将自动减1，当减到0时，再按减少键，将回到9，如此循环。该键只能改变反白显示的位。

增加键： 在参数设置状态下，每按一下该键，设定值将自动加1，当增加到9时，再按增加键，将回到0，如此循环。该键只能改变反白显示的位。

七、参数设定说明（请注意参数设定范围）

目标电压：0～30.0kV

用于设定高压侧工作电压，当高压侧电压接近此设定值时，自动起动计时功能。

时间设定：0～120s

用于设定工作时间，当计时时间到达此设定值时，表示试验结束，系统自动降压。

过流设定：0～20.0mA

用于设定泄漏电流保护值。
