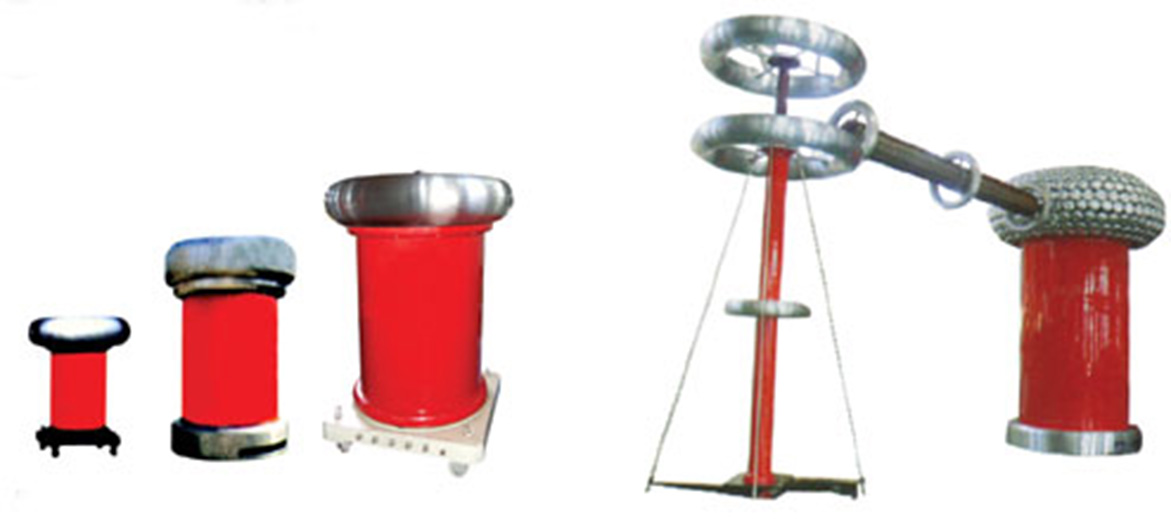

绝缘筒式无局放试验变压器使用说明书

文章来源： 日期：2026-06-05

一、产品简介

绝缘筒式无局放试验变压器是鄂电电力公司结合油浸式试验变压器和绝缘筒式电抗器工艺结构开发的产品。体积大、质量沉。适用于电力部门、大型厂矿企业、科研单位对220kV及以下电压等级的电力设备（例如电力变压器、开关设备、电容器、互感器等）进行工频交流耐压试验，以及各电气设备（如电缆、大型变压器、互感器、GIS组合电器等）的局部放电试验。可广泛用于电力系统用户现场检测各种高压电器设备的绝缘性能，特别适用于大型企业及研究部门的项目研究使用。

充气式无局放试验变压器是在充气式试验变压器基础上，加上特殊工艺结构开发的最新产品。同样适用于220kV及以下电压等级电力设备的工频交流耐压试验和局部放电试验。充气式产品特别适用于野外及高原山区地带使用。

二、用途及性能

主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

50～1200kV无局部放电工频试验变压器，主要技术性能处于国内领先地位，达到国际同类产品的先进水平。

三、产品特征

成套设备配置性强，电压容量系列齐全，功能完善。

成功研制无局部放电环氧绝缘筒，局部放电量小。

阻抗电压低，优于国标规定。

采用自动控制技术，自动化程度高，抗干扰能力强。

采用快速电子保护装置，可靠性高。

采用环氧浇注筒壳，全绝缘处理，提高了绝缘强度，输出电压高，单台设备的最高电压等级可达120kV（绝缘筒式单台最高可达750kV）。

抗湿能力强，有效地削弱了漏磁，而大大增加了承受试验短路电流的冲击能力。

四、技术指标

输入电压：AC220V～380V

输出电压：100kV～400kV（覆盖50kV～1200kV系列）

阻抗电压：＜10%（单台3%～12%，串接5%～25%）

空载损耗：＜5%

容量：100kVA～600kVA（系列覆盖1kVA～2400kVA）

局部放电量（绝缘筒式）：

10～200kV额定电压，100%UH下≤3～5pC

250～300kV额定电压，100%UH下≤5pC

350～750kV额定电压，80%UH下≤5pC，100%UH下≤10pC

800kV～1500kV额定电压，80%UH下≤10pC

波形畸变率：≤3%

允许运行时间：额定电压额定电流下可运行30分钟；三分之二额定电压电流下可连续运行

五、使用条件

海拔高度：不超过1000米（≥2000m时需降容使用）

周围空气温度：-25℃～+50℃（户内通常-5℃～+40℃）

空气相对湿度：不大于90%（25℃时）

无导电尘埃存在

无火灾及爆炸危险

不含有腐蚀金属和绝缘的气体

无剧烈振动和碰撞的场所

地平水平面不超过1.5°（部分标准要求不超过3°）

电源电压波形为实际正弦波，波形畸变率小于3%，频率50Hz

设有一个可靠接地点，接地电阻小于0.5Ω

六、成套设备组成

一套完整的局部放电试验装置通常以无局放试验变压器为核心，主要包括：

工频无局放试验变压器（1台）

试验控制调压器（1台）

保护电阻（1根）

无晕电容分压器/耦合电容器（1台）

电源滤波器（1套）

控制台（1台）

局部放电检测仪（1台）

七、日常维护

无局放试验变压器应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作。户外型应做好防雷、防冻、防撞击工作。

对长期放置不用的设备应定期检查所有紧固件、绝缘套管及绝缘筒表面的清理工作，查看油位的变化情况，确认正常方可使用。

运输时应包装好且用钢丝绳紧固好，注意变压器的装车方式和方向，防止运输时起步与刹车引起内部构件窜动、松动、变形。绕组元件的轴向方向应垂直于运输工具的行走方向。

八、注意事项

应装有储油柜（密封式除外），带有储油柜的产品应加装带油封的吸湿器。

应配便于接线的均压球、均压罩。

在低压绕组、测量绕组和高压绕组之间应有接地屏隔离，接地屏应可靠接地。

宜装有注油、注绝缘气体、放油和检查油样用的阀门。

宜装有油位计，油位计应标注+40℃、+20℃、-5℃（户内式）油面线。六氟化硫气体绝缘产品应装有气压表或密度计。

应有可靠的接地螺栓，接地处应有明显的接地符号或标明接地字样。

50kVA及以下的产品应装有移动滚轮。

外表面应涂漆保护。

本说明书内容如有变更，恕不另行通知，以实际产品为准。
