一、概述

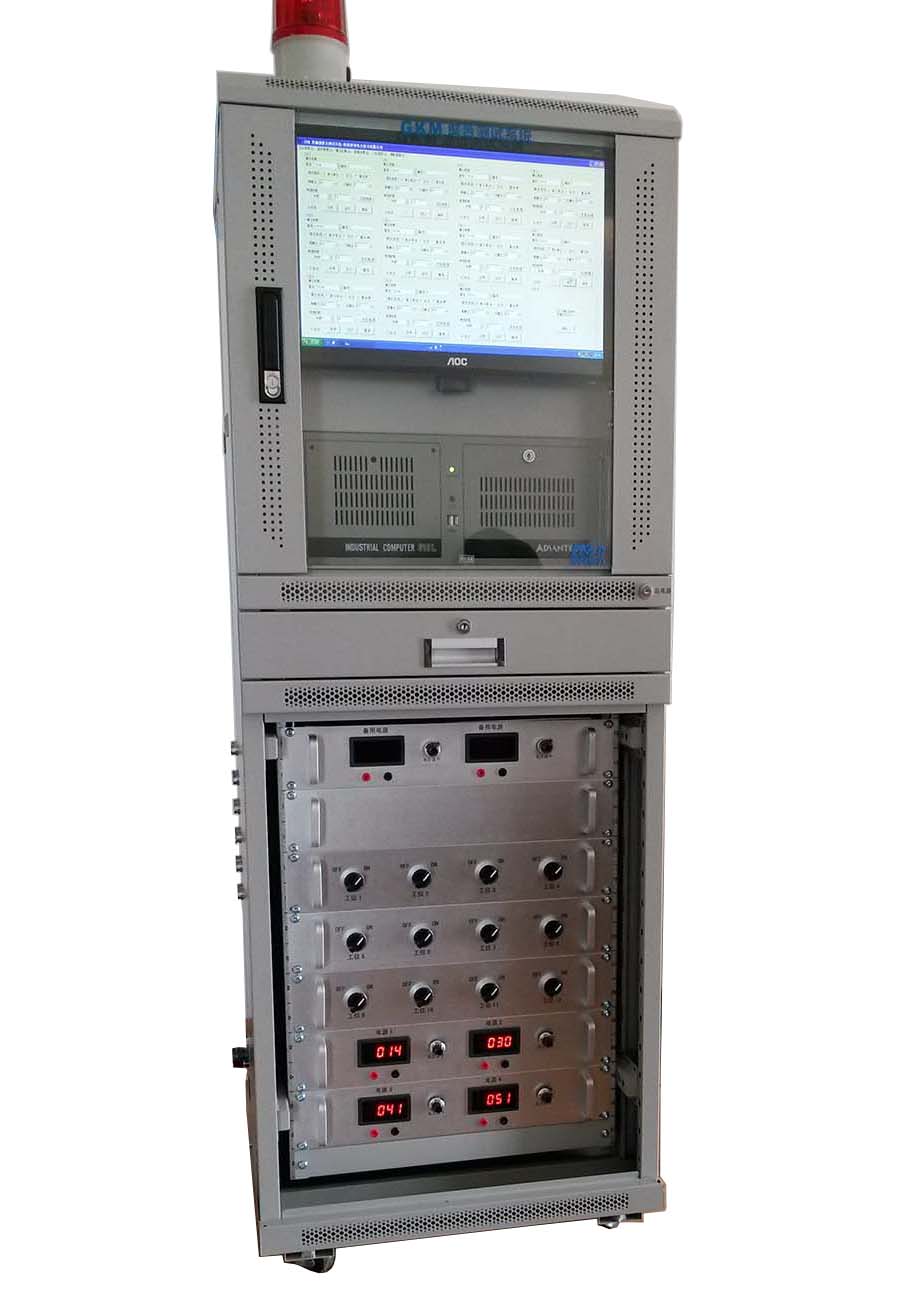

本系统针对高压断路器的磨合测试而设计，可同时控制六台断路器的磨合测试（六路完全独立），并以计算机为基础进行参数设定、时序控制。

参数设定直观，时序控制简便，使工作效率得到极大提高。克服了以往使用时间继电器进行磨合时控制能力较差、易使分合闸线圈烧毁的缺点，有效保护了断路器的完好性。

本系统操作简单，是断路器设计和测试的理想工具。

二、主要功能及特点

操作功能：可按预设参数进行单分、单合、合分、重合闸操作及寿命试验。

报警功能：当断路器发生拒合、拒分、误合、误分时，软件报错并切断电源停止操作。其中某一工位有问题不影响其他工位的正常磨合。

保护功能：当发出合（分）命令后，经过适当延时，自动切断合（分）闸电源，防止因断路器拒动或辅助开关转换不到位而导致合（分）闸线圈长期带电。

独立控制功能：六台断路器中有一台出现拒分、拒合、误分、误合等故障时，系统对其进行报警并停止操作命令，且不影响其他工位正常工作。磨合设定次数完成后，软件有信息提示，停止操作命令，切断电源。

分、合间隔时间可设定，整定范围：0.1~25秒。

分、合间输出时间可设定，整定范围：0.1~25秒。

电源输入灵活，每个工位操作电源独立，即可交流输入也可直流输入。

三、主要技术参数

电源：AC220V±15%，50Hz

整机功耗：≤50W

内部触点最大承受电流：10A

最大输入电压：240V

湿度：≤85%RH

温度：-10℃~50℃

外形尺寸：370mm×280mm×160mm

重量：6kg

四、操作方法

1. 启动软件

接好线后，双击计算机的控制软件。

2. 打开串口

选择对应的串口号打开串口。只有在第一次使用时需要选择串口并打开，以后电脑默认自动打开串口。

3. 选择工位

根据需要可选择打开或关闭对应的工位，或者打开全部工位。

4. 选择磨合方式

选择对应工位的磨合方式：单分、单合、合分、分合分。

5. 设置时间间隔

设置分合间隔时间，范围为最小0.1秒，最大25.5秒。设置间隔时间时要考虑储能时间的长短。

6. 设置电源输出时间

设置分合间输出时间，范围为最小0.1秒，最大25.5秒。

设置时一般应大于开关的合分闸时间。弹簧机构一般设置为0.3秒~1秒。如果设置过长，当断路器发生拒分、拒合或辅助触点转换不到位时，合分闸线圈长时间通电，发热甚至烧毁。如果设置过短，可能会出现断路器拒分拒合现象。

7. 设置磨合次数

设置需要磨合的次数，最大为65535次。

8. 运行控制

点击"运行"开始磨合测试

需要暂停时按"暂停"，暂停时磨合次数不清零，再次点击"运行"会从上次磨合的次数开始计数

需要停止时按"停止"，停止时磨合次数自动清零，下次磨合计数从零开始

9. 自动保护

当出现拒合、拒分、误合、误分或磨合结束时，系统自动切断电源输出，并软件提示。
