低压耐压仪使用说明书

文章来源： 日期：2026-06-02

一、产品简介

本产品依据 JB/T7082-93 技术标准设计，符合 IEC、ISO、BS、UL、JIS 等国际国内安全标准要求。

适用于家用电器、稳压电源、电缆线、变压器、接线端子、高压胶木电器、开关、电源插座、电机、洗碟机、洗衣机、脱水机、微波炉、电磁炉、电烤箱、电火锅、电饭锅、电视机、电风扇，以及医疗、化工、电子仪器仪表、整机等产品的安全耐压测试。

同时也是科研实验室、技术监督部门不可缺少的耐压检测试验设备。

主要特点：

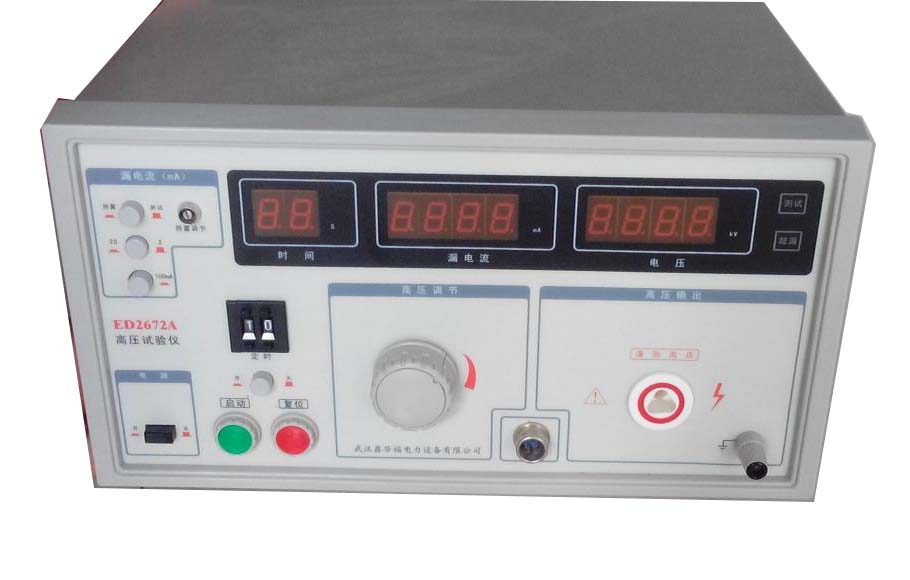

三窗口 LED 同时显示：时间(s)、漏电流(mA)、输出电压(kV)

设有遥控接头端口，支持远距离操作

执行标准：JB/T7082-93

二、使用注意事项

以下为安全强制要求，操作前务必逐条确认：

操作者必须佩戴绝缘橡皮手套，脚下垫绝缘橡皮垫，以防高压电击造成生命危险

仪器必须可靠接地，并与被测体的地可靠相接

连接被测体时，必须保证高压输出为"0"且处于"复位"状态

切勿将输出地线与交流电源线短路，以免外壳带电造成危险

尽可能避免高压输出端与地短路，以防发生意外

超漏指示灯一旦损坏，必须立即更换，以防造成误判

仪器空载调整高压时，漏电流表头有起始电流，属正常现象，不影响测试精度

避免阳光正面直射，不要在高温、潮湿、多尘环境中使用和存放

使用一年后，必须送计量部门或回厂检定合格后方可继续使用

建议配合交流稳压电源使用

三、操作步骤

操作前准备

操作时必须戴好橡胶绝缘手套，坐椅和脚下垫好橡胶绝缘垫！

只有在测试灯熄灭、无高压输出状态时，才能进行被试品的连接或拆卸操作。

模式一：手动测试

① 确认电压表指示为"0"，测试灯灭，连接好地线

② 设定测试电压范围

③ 设定漏电流测试范围

④A 将定时开关置为"关"，按下启动钮，测试灯亮，旋转电压调节钮至所需值

④B 测试完毕后，按动复位钮，电压输出切断，测试灯灭，电压调回零点，被测物合格

④C 若漏电流超过设定值，仪器自动切断输出，蜂鸣器报警，超漏指示灯亮，被测物不合格，按下复位键清除报警

模式二：定时测试

① 将定时开关置"关"，通过拨码盘设置测试时间

② 按下启动钮，将电压调至所需值

③ 打开定时开关，设定时间到后电压自动切断，被测物合格

④ 若电流过大，超漏灯亮，蜂鸣器报警，被测物不合格

模式三：自动测试（适合大批量流水作业）

① 按下自动开关，仪器自动启动，"启动钮"不工作

② 设定时间到，定时器使仪器复位，测试合格，数秒后仪器再次自动启动

③ 若被测体不合格（超漏），仪器自动切断输出并声光报警

④ 断开不合格被测体，按下复位钮，仪器方可再次自动启动

自动测试时，须将自动启动时间与流水线节拍同步，严防仪器自动启动高压时人员接触被测体。

四、应用举例

1. 电器整机耐压试验

按手动/定时/自动模式均可，根据产线节拍选择。

2. 变压器或电机耐压试验

按手动/定时模式操作，设定相应电压和漏电流范围。

3. 电容器耐压试验（重点）

关键注意事项：

充电电流冲击：必须缓慢升压，使充电电流小于设定报警值，等充电结束后再启动定时测试

禁止操作方式：不可采用"固定电压→复位→启动"方式

容抗电流：交流测试时，电容器存在容抗 Xc = 1/(2πfC)，会产生回路电流

设定原则：漏电流报警值必须大于回路电流值，再进行测试

禁止并联：避免多个电容并联同时打耐压

禁止突加电压：避免突然施加电压，以免损坏仪器

特别警告：本仪器内含大容量电容，停止测试后 5 秒内，严禁用手等身体部位触摸高压测试枪，以免遭高压电击！
